Nuovi amplificatori TV con selettore T2

Nella fase di passaggio al nuovo nuovo standard digitale DVB-T2 è importante disporre di soluzioni adattabili alle diverse esigenze degli impianti. Con i nuovi amplificatori da palo e da interno serie T2 è possibile gestire con facilità i sistemi installati grazie a una innovativa funzionalità.

Switch OFF: pronti a partire

Il passaggio al nuovo standard digitale DVB-T2 si verificherà in tutta Italia nel periodo dal 21 al 30 giugno 2022, ma già quest’anno gli operatori del settore dovranno tenere conto di alcuni importanti cambiamenti. L’applicazione del nuovo Piano Nazionale di Assegnazione delle Frequenze (PNAF), previsto a seguito della cessione della banda 700 MHz per lo sviluppo delle reti 5G, sarà effettuata a partire dal 1 settembre 2021 con la conseguente necessità di intervenire sugli impianti in modo da consentire una corretta visione dei programmi.

Switch OFF

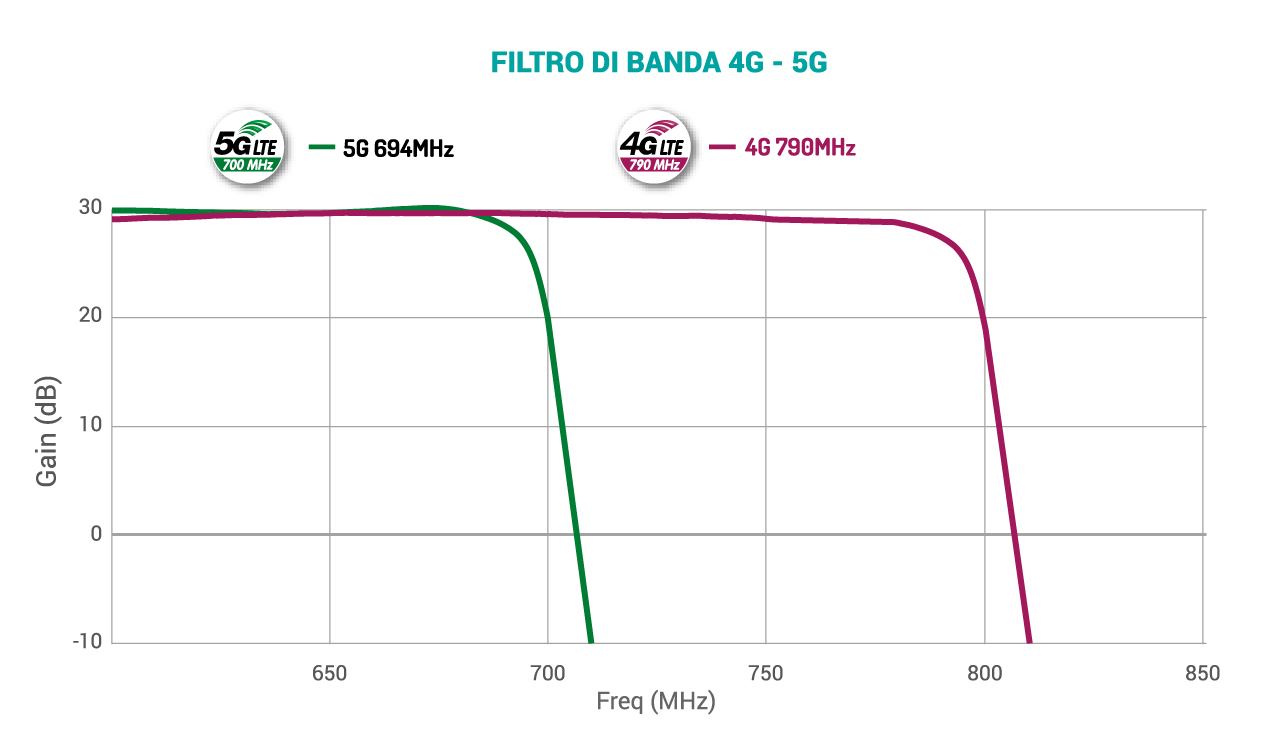

Nuovo selettore T2

In questa particolare fase di passaggio, Fracarro mette a disposizione degli installatori una nuova gamma di soluzioni per l’amplificazione TV, caratterizzata dal nuovo Switch T2 che consente la selezione del filtraggio in base alle eventuali interferenze causate dai ripetitori telefonici; questa condizione può rendersi necessaria quando tra il sistema d’antenna e la stazione di trasmissione è presente un emittente per i servizi mobile:

  • Posizione 4G: utilizzata in presenza di interferenti a frequenze superiori a 790 MHz
  • Posizione 5G: utile con interferenze nella banda 703-790 MHz.

Amplificatori da palo MAP EVO T2

Disponibili nelle versioni a 1, 2, 3 e 4 ingressi gli amplificatori multingresso da palo MAP EVO T2 caratterizzano per il  livello di uscita fino a 116dBµV in banda UHF, le amplificazioni separate VHF/UHF e le regolazioni indipendenti del guadagno per ogni ingresso.

  • Tecnologia T2: innovativo interruttore di selezione del taglio per le interferenze LTE 4G a 790MHz o 5G a 694MHz; fi ltri LTE 4G e 5G integrati per garantire alle connessioni maggior protezione alle intemperie rispetto a un filtro esterno
  • Funzionalità Clipper sui modelli con guadagno più alto: limita automaticamente il guadagno del dispositivo per garantire il massimo livello di uscita RF e ridurre al minimo l’intermodulazione
  • Telaio in ZAMA pressofusa con coperchi metallici per garantire un’alta schermatura ai disturbi LTE
  • Passaggio della telealimentazione sugli ingressi UHF e LED di presenza dell’alimentazione su tutti i modelli
  • La nuova campana protettiva da esterno in ABS è dotata di una apertura a slitta e sistema di basculamento della sezione di amplificazione, per rendere più facile il lavoro dell’installatore in fase di collegamento e messa in opera dell’amplificatore da palo
  • Disponibili anche nei pratici kit con antenna
scarica la brochure
vai ai prodotti
Codice Articolo Numero
ingrssi
Tipo
ingressi
Guadagno
dB
Liv. uscita
dBµV
Consumo
mA@12V
Clipper T2
223753 MAP2R3+U T2 1 3+DAB+U 20,25 112,116 80 -
223751 MAP4R3+U T2+ 1 3+DAB+U 22,42 112,116 125
223752 MAP4RU T2+ 1 UHF 42 116 100
223724 MAP2R3UPASS LTE 2 3+DAB,U 21,- 110,- 35 - -
223755 MAP3R3U T2 2 3+DAB,U 21,28 112,116 80 -
223756 MAP3R3+UU T2 2 3+DAB+U,U 28,28 112,116 60 -
223754 MAP4R3U T2+ 2 3+DAB,U 22,42 112,116 125
223757 MAP3R3UU T2 3 3+DAB,U,U 21,48 112,116 105 -
223712** MAP3R3UU 2LTE 3 3+DAB,U,U 26,28 112,116 140 - -
223713** MAP3RFM+3UU2LTE 2LTE 3 FM+3,U,U 26,28 112,116 140 - -
223758 MAP4R3UU T2+ 3 3+DAB,U,U 22,40 112,116 125
223759 MAP2R345U T2 4 3+DAB,4,5,U 21,25 112,116 80 -
223750* MAP2R345U T2/.. 4 3+DAB,4,5,U 21,25 112,116 80 -
223716*** MAP2RFM3USAT 4 FM,3+DAB,U,SAT 22,20,25,1 112,116 80 - -

*      Modello a taratura speciale (taglio 35/36 default, selezionabili: 30/31, 31/33, 40/42 e 41/43)
**    Modello con 2 uscite
***  Passaggio toni DISEqC attraverso l’ingresso SAT

Centralini multingresso MBJ EVO T2

Centralini multingresso autoalimentati da interno con livello di uscita fi no a 120dBμV in banda UHF e regolazioni del livello d’uscita (0-20dB) indipendenti e stabilizzate per ogni ingresso.

  • Tecnologia T2: innovativo interruttore di selezione del taglio per le interferenze LTE 4G a 790MHz o 5G a 694MHz; filtri LTE 4G e 5G integrati per rendere minimo l’ingombro nelle cassette di derivazione rispetto a un filtro esterno
  • A.B.L.A. Technology: mantiene costante il livello di uscita impostato al variare del segnale in ingresso; ogni ingresso è dotato di un LED A.B.L.A. che permette di individuare immediatamente se i livelli RF di ogni ingresso sono compresi all’interno del range di lavoro corretto e se i circuiti A.B.L.A. dedicati stanno mantenendo costante livello di uscita
  • Alta schermatura ai disturbi LTE e contenitore in ABS ignifugo in classe V0
  • Abilitazione della telealimentazione su tutti gli ingressi e protezione contro i corto circuiti autoripristinante
  • Disponibili anche nei pratici kit con antenna
scarica la brochure
vai ai prodotti
Codice Articolo Numero
ingressi
Tipo
ingressi
Guadagno
dB
Liv. uscita
dBµV
A.B.L.A. T2
223617 MBJ2R3+4+5 T2 1 3+4+5 25,25 110,115
223620 MBJ3R3+4+5 T2 1 3+4+5 35,35 110,120
223621 MBJ3R3U T2 2 3+DAB,U 35,35 110,120
223619 MBJ2R3UU T2 3 3+DAB,U,U 20,20 110,115
223616 MBJ3R3UU T2 3 3+DAB,U,U 32,32 110,120
223611 MBJ2RFM+3UU LTE 3 FM+3+DAB,U,U 20,20 110,115 -
223610 MBJ3RFM+3UU LTE 3 FM+3+DAB,U,U 32,32 110,120 -
223618 MBJ2R345U T2 4 3+DAB,4,5,U 20,20 110,115
223622* MBJ2R345U T2/.. 4 3+DAB,4,5,U 20,20 110,115
223615 MBJ3R345U T2 4 3+DAB,4,5,U 35,35 110,120
223623* MBJ3R345U T2/.. 4 3+DAB,4,5,U 35,35 110,120

*      Modello a taratura speciale (taglio 35/36 default, selezionabili: 31/33, 40/42 e 41/43)

Amplificatori da interno MBX T2

Amplificatori da interno con livello di uscita fino a 125dBµV in banda UHF e regolazioni del guadagno (0-20dB) indipendenti per ogni ingresso

  • Tecnologia T2: innovativo interruttore di selezione del taglio per le interferenze LTE 4G a 790MHz o 5G a 694MHz; filtri LTE 4G e 5G integrati per evitare la perdita di inserzione di un filtro esterno
  • Elevato guadagno (fino a 43dB) per servire impianti di medie e grandi dimensioni
  • Telaio in ZAMA pressofusa con coperchi metallici e viti imperdibili per garantire un elevata schermatura ai disturbi LTE
  • Abilitazione della telealimentazione su tutti gli ingressi e alimentatore switching ad alto rendimento con bassi consumi
scarica la brochure
vai ai prodotti
Codice Articolo Numero
ingressi
Tipo
ingressi
Guadagno
dB
Liv. uscita
dBµV
T2
235125 MBX5710 T2 1 3+U 43,43 122,125
235126 MBX5720 T2 2 3,U 43,43 122,125
235124 MBX5541 T2 4 FM,3+DAB,U,U 31,31 122,125
235123 MBX5741 T2 4 FM,3+DAB,U,U 38,43 122,125
235122 MBX5540 T2 4 3+DAB,4,5,U 31,31 122,125
235121 MBX5740 T2 4 3+DAB,4,5,U 38,43 122,125
