ALPHA3EVO 5G

Code 213237

Série ALPHA 700

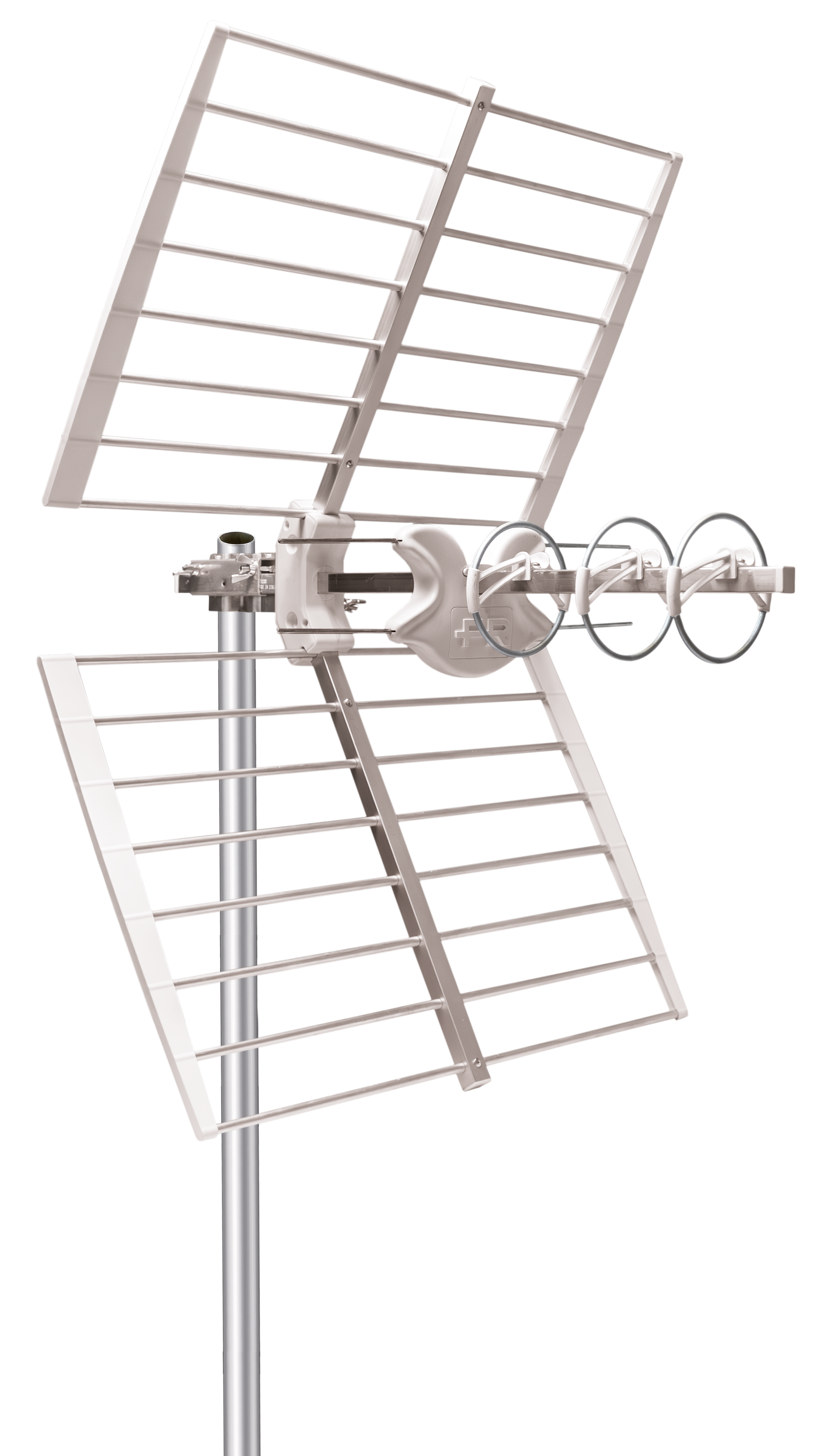

Antenne UHF Yagi à 3 éléments avec connecteur F, filtre LTE 5G et 4G et réflecteur à tubes

Caractéristiques Techniques

  • Eléments, dipôles et réflecteurs pré-assemblés, à insertion rapide, sur une glissière déjà présente sur le tube; l'assemblage se fait sans aucun outil.
  • Une attention particulière a été accordée au choix des matériaux pour obtenir une plus grande robustesse.
  • Gain élevé, excellente adaptation d'impédance et directivité optimale.
  • Fixation au mât innovante avec réglage vertical de série et une surface moletée pour une résistance et un maintien optimaux sur le mât, et un écrou papillon pour un serrage sans outil.
  • Un filtre LTE a été inséré dans le dipôle afin de garantir la qualité du signal distribué et d'obtenir un excellent filtrage des signaux interférents 5G et 4G dans la bande LTE (694-860 MHz) réservée à la téléphonie mobile.
  • Design exclusif breveté par Fracarro.
ALPHA3EVO 5G
Code 213237
Eléments 3
Bande UHF
Canaux E21-E48
Largeur de bande MHz 470-694
Gain dBi 12.5
Rapport avant/arrière dB 38
Affaiblissement de réflexion dB -18
Largeur du faisceau (-3dB) ° ±25
Résistance au vent 120Km/h 729N/m² Kg (N) 10.2 (100.0)
Connecteur F
Impédance Ohm 75
Diamètre maximum fixation au mât mm 60
Dimensions cm 91 x 50
Accessoires
Polarisation horizontale Y compris
Réglage vertical en pol. horizontale Y compris
Polarisation verticale Y compris
Réglage vertical en pol. verticale Y compris
Support auxiliaire N.P.
Dimensions et conditionnement
Pièces 10
Code EAN 8016978105649
Code EAN 8016978105717
Poids unitaire Kg 1.70
Poids total conditionnement multiple Kg 21.0

Gain (x : fréquence MHz, y : gain ISO dBi) et diagramme (@600MHz)
