Solution GPON

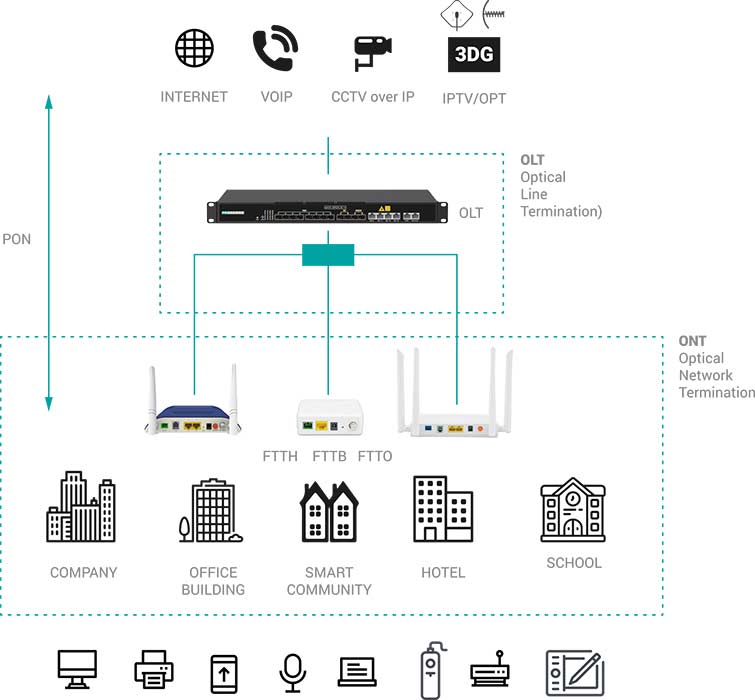

Fracarro présente GPON (Gigabit Passive Optical Network), la solution de nouvelle génération qui utilise le réseau FTTH (Fiber To The Home) pour distribuer les datas, la vidéo et l’audio sur une seule fibre optique.

L’architecture basée sur la fibre est la solution idéale pour créer des infrastructures multiservices évolutives: Fracarro GPON, en particulier, est modulaire et évolutive afin de garantir un service de haute qualité même dans les grandes installations, jusqu’à 4096 utilisateurs.

Avec la solution Fracarro GPON, de nombreux services et contenus sont disponibles sur fibre optique : connectivité Internet, VoIP, SAT-TV, UHDTV, TNT, IPTV, radio et datas. Les produits utilisés, résultat de plus de 20 ans de recherche et développement Fracarro, sont parmi les meilleurs disponibles sur le marché.

Les émetteurs et récepteurs optiques Fracarro fonctionnent dans les deuxième et troisième fenêtres de transmission, garantissant une flexibilité maximale pour tout type d’installation.
Les stations de tête Fracarro sont adaptées à la gestion locale et / ou à la régénération des signaux SMATV / CATV / radio qui, gérés de manière appropriée par le système GPON, sont injectés dans la distribution en fibre optique via la technologie WDM (Wavelength Division Multiplexing).

Des services supplémentaires provenant de différentes sources, sur la base des exigences des utilisateurs, peuvent être intégrés facilement, grâce à la flexibilité du système qui permet différentes configurations.

Une partie intégrante de la solution GPON est le service de conseil Fracarro, qui représente une valeur importante depuis la phase de conception du réseau jusqu’à la mise en œuvre.

Solution GPON + CATV

Solution GPON + CATV + Satellite

Solution GPON + CATV + MultiSatellite

Soluzione GPON + CATV
Questo esempio di configurazione GPON mostra la distribuzione dei servizi basati su IP e dei programmi CATV provenienti da una centrale FRACARRO. I due segnali ottici risultanti, provenienti uno da un trasmettitore GPON (OLT – Optical Line Terminal) e l’altro da un trasmettitore ottico HOME Fiber, vengono combinati utilizzando un WDM2 (multiplex che combina due lunghezze d’onda diverse) su una singola fibra. Quest’ultima può essere divisa da uno splitter ottico fino a 128 volte. Ciò consente a tutti i servizi iniettati (IP) e ai programmi CATV di raggiungere il ricevitore ONT (Optical Network Terminal) nei punti terminali, dove vengono riconvertiti nella loro forma originale. Tutti i servizi basati su IP sono disponibili sulle porte Ethernet, sull’eventuale uscita telefonica e tramite la rete WiFi; tutti i programmi CATV sono disponibili sull’uscita coassiale, pronti per essere collegati al televisore.

Soluzione GPON + CATV + Satellite
Oltre ai servizi basati su IP e ai programmi digitali CATV (DVB-T/C), questa configurazione GPON include la distribuzione di 4 polarità satellitari (DVB-S2/S). I due segnali ottici, uno proveniente dal trasmettitore OLT e l’altro da un trasmettitore ottico Home Fiber vengono combinati utilizzando un WDM2 (multiplex che combina due lunghezze d’onda diverse) su una singola fibra e quindi divisi da uno splitter ottico fino a 32 volte. Ciò consente a tutti i servizi iniettati e ai programmi CATV/Satellite di raggiungere il ricevitore ONT nei locali dove vengono riconvertiti nella loro forma originale. Tutti i servizi basati su IP sono disponibili sulle porte Ethernet, sull’eventuale uscita telefonica o sulla rete WiFi; tutti i programmi CATV/Satellite sono disponibili sull’uscita coassiale, pronti per essere collegati al televisore o al set top box satellitare.

Soluzione GPON + CATV + MultiSatellite
Questo esempio mostra la distribuzione di una combinazione di servizi basati su IP, di programmi CATV (DVB-T/C) e di 16 polarità satellitari (DVB-S2/S). Cinque diversi segnali ottici, uno proveniente da un OLT, gli altri da quattro provenienti dai trasmettitori ottici Home Fiber vengono combinati utilizzando un CWDM5 (multiplex a divisione di lunghezza d’onda a 5 vie) su una singola fibra e successivamente divisi per mezzo di uno splitter ottico fino a 32 volte. Ciò consente a tutti i servizi IP iniettati e ai programmi CATV/MultiSatellite di raggiungere il ricevitore ONU nei punti terminali (locali tecnici) dove vengono riconvertiti nella loro forma originale. Tutti i servizi basati su IP sono disponibili sulle porte Ethernet, sull’eventuale uscita telefonica o tramite WiFi; tutti i programmi CATV/MultiSatellite saranno disponibili alle uscite coassiali, pronti per essere collegati alla TV o al sistema multi-abitazione.
