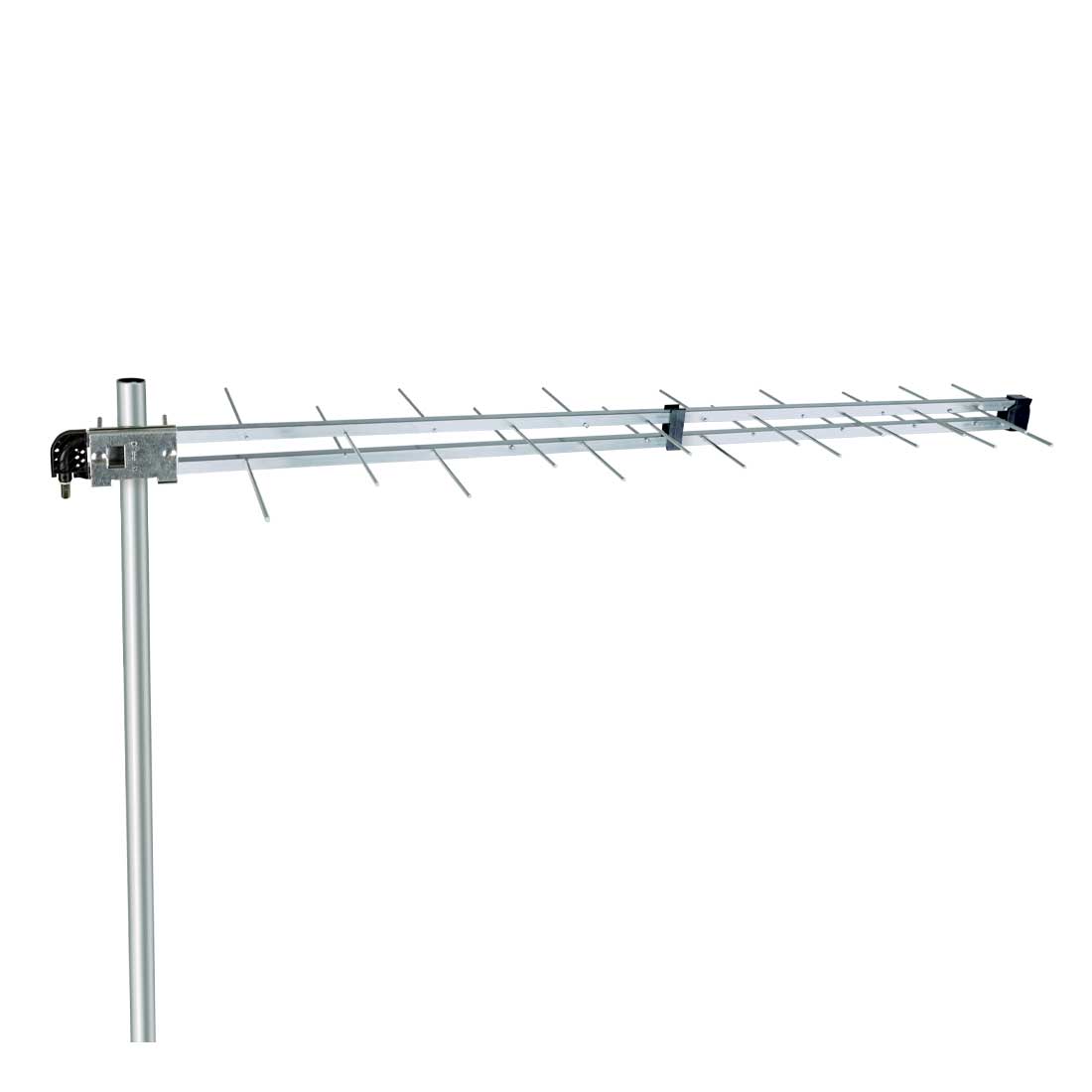

LP45F 5G
Code 216258
LOG Périodique 5G
Antennes log périodiques pré-assembées caractérisées par une extrême facilité de connexion grâce au connecteur F placé à proximité de la fixation au mât.
La fixation au mât permet d'installer l'antenne en polarisation verticale ou horizontale sans adaptateurs ou autres accessoires.
La distribution des éléments a été redessinée pour obtenir un excellent filtrage de la bande LTE (694 – 860 MHz) réservée à la téléphonie mobile.
Caractéristiques Techniques
- Grâce à la spéciale fixation au mât, l'antenne peut être installée en polarisation verticale et horizontale sans adaptateurs ou autres accessoires.
- La distribution géométrique des dipôles a été repensée pour obtenir un excellent filtrage des signaux interférents dans la bande 5G et 4G LTE au-dessus de 694 MHz réservée à la téléphonie mobile.
- Elle se caractérise par une excellente résistance mécanique des éléments sur le tube, une bonne résistance mécanique à la rotation sur le mât et de performances électriques optimales.
- Le connecteur F est protégé par un capuchon à baïonnette.
- Antenne de couleur blanche.
| LP45F 5G | ||
| Code | 216258 | |
| Eléments | 14+14 | |
| Bande | UHF | |
| Canaux | E21-E48 | |
| Largeur de bande | MHz | 470-694 |
| Gain | dBi | 12 |
| Rapport avant/arrière | dB | 36 |
| Affaiblissement de réflexion | dB | -15 |
| Largeur du faisceau (-3dB) | ° | ±28 |
| Résistance au vent 120km/h 729N/m² | kg (N) | 3.0 (29.4) |
| Connecteur | F | |
| Impédance | Ω | 75 |
| Diamètre maximum fixation au mât | mm | 60 |
| Dimensions | cm | 99 x 32 |
| Accessoires | ||
|---|---|---|
| Polarisation horizontale | Inclus | |
| Réglage vertical en pol. horizontale | PV10 (210011) | |
| Polarisation verticale | Inclus | |
| Réglage vertical en pol. verticale | PV10 (210011) | |
| Support auxiliaire | N.P. | |
| Dimensions et conditionnement | ||
| Pièces | 15 | |
| Code EAN | 8016978106462 | |
| Code EAN | 8016978106486 | |
| Dimensions de l'emballage | mm | 1000 x 810 x 250 |
| Poids carton | kg | 13.2 |
| Poids unitaire | kg | 0.70 |
| Poids total conditionnement multiple | kg | 13.2 |
Gain (x : fréquence MHz, y : gain ISO dBi) et diagramme (@600MHz)
