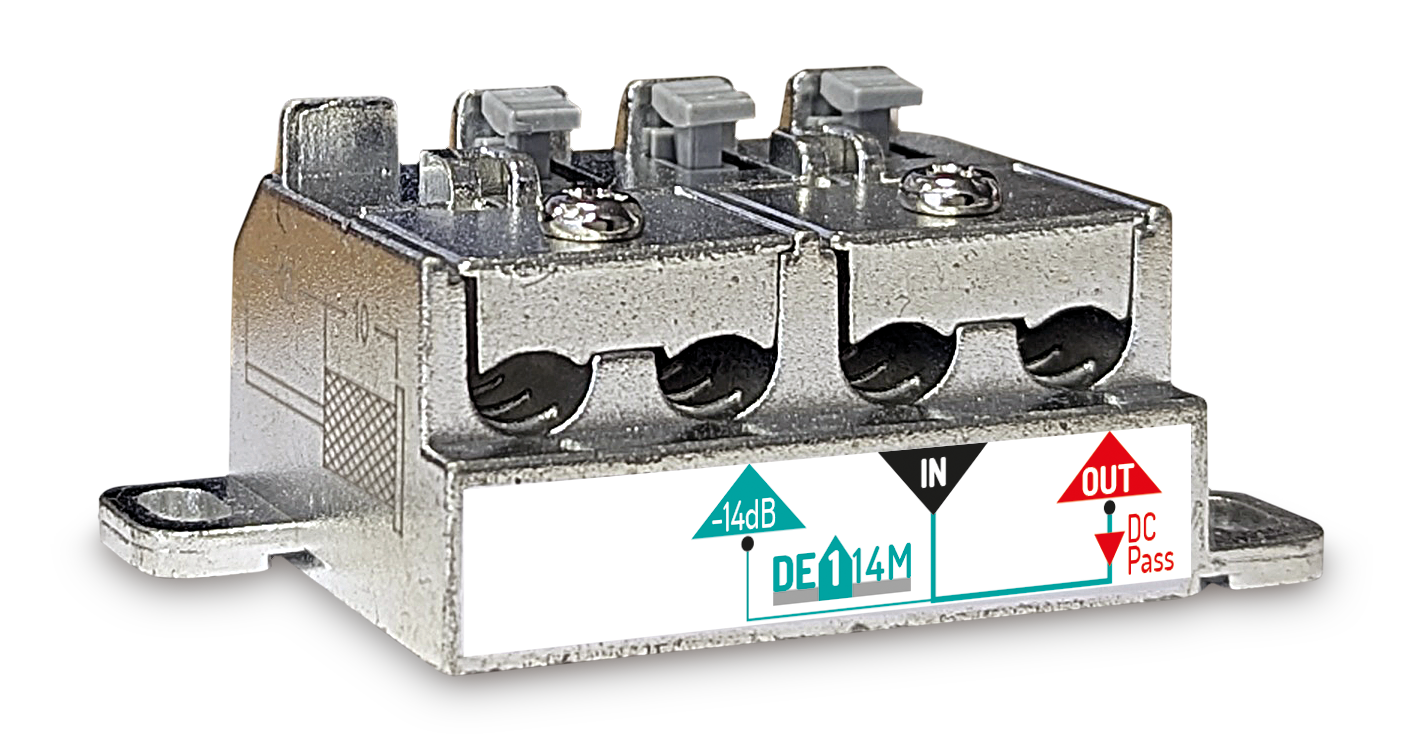

DE114M

Code 287461

Série PAM - DEM

Dérivateurs à bornes de la série PAM en bande TV et satellite (5-2400MHz).
Grâce à l’exclusif ressort de fixation, le connecteur central reste solidaire du reste du mécanisme, en facilitant ainsi la fixation du câble.
Le nouveau châssis de petite dimension et la solution de fixation, sans connecteur F, réduisent considérablement l'espace d'installation.
L'excellent blindage garantit la protection contre les interférences LTE.

Caractéristiques Techniques

Grâce auclip de maintien unique, le connecteur central reste solidaire du reste de la mécanique, ce qui facilite la fixation du câble.
La très petite taille et la solution à pince, sans connecteur F, réduisent considérablement l'encombrement de l'installation.
L'excellent blindage garantit la protection du signal contre les perturbations 5G et 4G LTE dans l'air.
La nouvelle mécanique avec ailettes de protection (Rev. 1) empêche d'appuyer accidentellement sur le ressort du connecteur central lors de la fermeture des boîtes de jonction.
Ports d'entrée et de sortie séparés pour permettre l'utilisation de câbles de diamètres différents entre la chute et les sorties de dérivation.
Passage du courant continu des sorties à l'entrée dans toute la série ; blocage du courant continu dans les sorties de dérivation des modèles DE.

Perte de passage
		DE114M
Code		287461
Dérivations		1
RC 5-40MHz	dB	1.2
TV 47-862MHz	dB	1.3
SAT 950-1750MHz	dB	1.8
SAT 1750-2150MHz	dB	2
SAT 2150-2400MHz	dB	2.8
Perte de dérivation
RC 5-40MHz	dB	14
TV 47-862MHz	dB	14
SAT 950-1750MHz	dB	14.5
SAT 1750-2150MHz	dB	15
SAT 2150-2400MHz	dB	15.5
Isolation sorties
RC 5-40MHz	dB	20
TV 47-862MHz	dB	20
SAT 950-1750MHz	dB	20
SAT 1750-2150MHz	dB	20
SAT 2150-2400MHz	dB	20
Caractéristiques générales
Perte dérivation	dB	14
Dimensions et conditionnement
Pièces		10
Code EAN		8016978101238
Code EAN		8016978101450
Dimensions de l'emballage	mm	130 x 75 x 90
Dimensions du produit	mm	62 x 33 x 23
Poids carton	Kg	0.66
