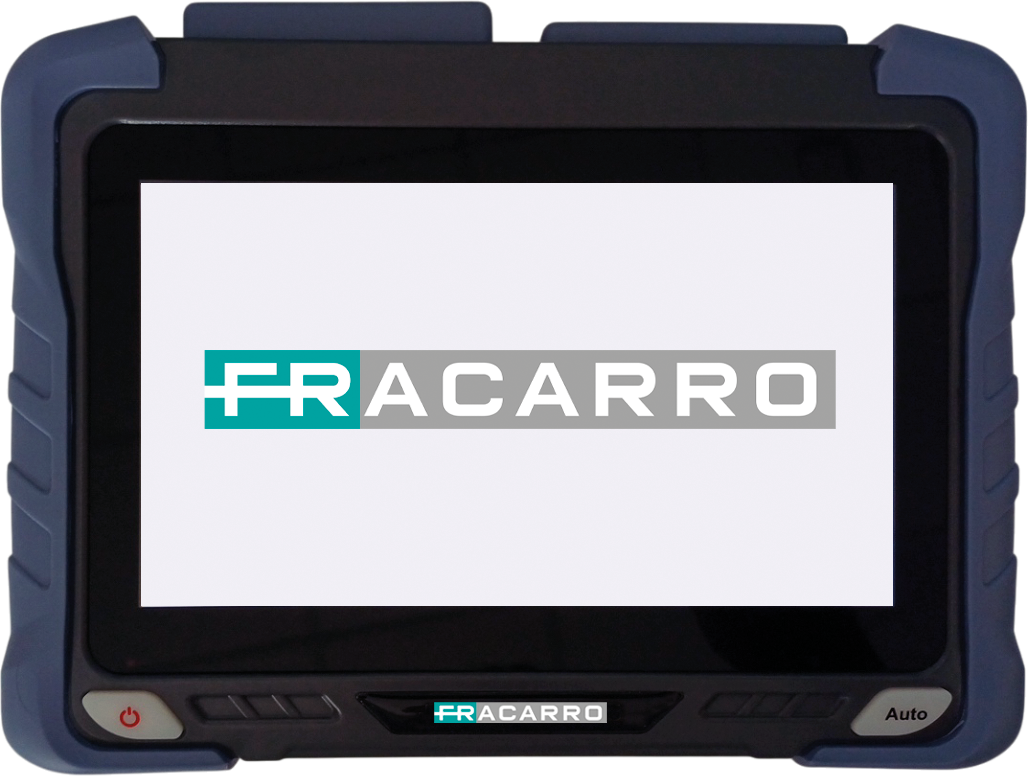

OTDR 62

Code 287872

Multimètres optiques

L'OTDR 62 (Optical Time Domain Reflectometer) est l'outil idéal pour les techniciens recherchant une solution fiable pour le diagnostic rapide d'un système de fibre optique linéaire (sans répartiteur).

Il est particulièrement utile pour identifier les défauts suivants :

1 - Fibres cassées

2 - Fibres présentant une courbure excessive

3 - Connecteurs mal épissés ou encrassés

Il permet également d'effectuer des mesures optiques grâce à la fonction OPM et de réaliser des tests RJ45 simples mais utiles sur un réseau local, tels que :

1 - Ping IP

2 - Test à distance

3 - Vérification de périphérique IP sur un sous-réseau

4 - Vérification du câblage RJ45

Caractéristiques Techniques

Longueurs d'onde : SM 1310-1490-1550-1625 nm et MM 850-1300 nm
Fonction VFL pour la localisation des défauts ou des coupures sur la ligne
Fonction OPM pour la mesure optique de la ligne
Fonctionnalité RJ45 pour une analyse de réseau simplifiée
Certificat d'étalonnage inclus
Alimentation secteur avec câble USB-C incluse
Clé USB pour l'enregistrement des tests
Batterie lithium-ion rechargeable intégrée
Sacoche de transport incluse

Caractéristiques générales
		OTDR 62
Code		287872
Entrée optique		SM: SC/APC, MM: SC/UPC
Longueur d'onde	nm	850/980/1300/1310/1490/1550
Affaiblissement de réflexion optique	dB	0.03
Puissance optique maximum à l'entrée	dBm	800nm-1700nm: +6dBm a -50dBm
Précision		±2%
Source lumineuse		VFL, OPM
Batterie	V/Ah	Litium intégrée
Recharge		Port USB-C
Température de fonctionnement	°C	De -10 à +50 , < 95% humidité relative
Température de stockage	°C	De -40 à +70
Conformité		EN62368-1:2014/AC:2015; EN IEC 61326-1:2021 EN IEC 61326-2-2:2021
Dimensions et conditionnement
Pièces		1
Code EAN		8016978110889
Dimensions de l'emballage	mm	290 x 190 x 220
Dimensions du produit	mm	215 x 160 x 50
Poids carton	kg	2,5
Poids net	kg	2,2

Documentation

Datasheet

Manuel
287872 OTDR 62 MI IT

Image haute résolution

Garantie
Conditions et classe de la garantie produit

Conformité
Déclaration de conformité disponible sur ce.fracarro.com
