LP45F700MINI
Code 216256
LOG Périodique 5G
Antenne log-périodique MINI de bande UHF préassemblée caractérisée par un filtrage des interférences 5G et 4G LTE et une extrême facilité d'installation grâce au connecteur F situé à proximité de la fixation au mât
Caractéristiques Techniques
- Grâce à la fixation spéciale sur poteau, l'antenne peut être installée en polarisation verticale et horizontale sans adaptateurs ou autres accessoires.
- La distribution géométrique des dipôles a été repensée pour obtenir un excellent filtrage des signaux parasites dans la bande 5G et 4G LTE au-dessus de 694 MHz réservée à la téléphonie mobile.
- Il se caractérise par une excellente résistance mécanique pour la fixation des éléments sur le berceau, une excellente résistance mécanique à la rotation sur le poteau et de bonnes performances électriques.
- Le connecteur F est protégé par un couvercle de connecteur à baïonnette.
- Antenne de couleur noire.
| LP45F700MINI | ||
| Code | 216256 | |
| Eléments | 10+10 | |
| Bande | UHF | |
| Canaux | E21-E48 | |
| Largeur de bande | MHz | 470-694 |
| Gain | dBi | 9 |
| Rapport avant/arrière | dB | 30 |
| Affaiblissement de réflexion | dB | -15 |
| Largeur du faisceau (-3dB) | ° | ±30 |
| Résistance au vent 120Km/h 729N/m² | Kg (N) | 2.7 (26.5) |
| Connecteur | F | |
| Impédance | Ohm | 75 |
| Diamètre maximum fixation au mât | mm | 60 |
| Dimensions | cm | 44 x 36 |
| Accessoires | ||
|---|---|---|
| Polarisation horizontale | Y compris | |
| Réglage vertical en pol. horizontale | PV10 (210011) | |
| Polarisation verticale | Y compris | |
| Réglage vertical en pol. verticale | PV10 (210011) | |
| Support auxiliaire | N.P. | |
| Dimensions et conditionnement | ||
| Pièces | 30 | |
| Code EAN | 8016978104093 | |
| Code EAN | 8016978104277 | |
| Poids unitaire | Kg | 0.50 |
| Poids total conditionnement multiple | Kg | 15.0 |

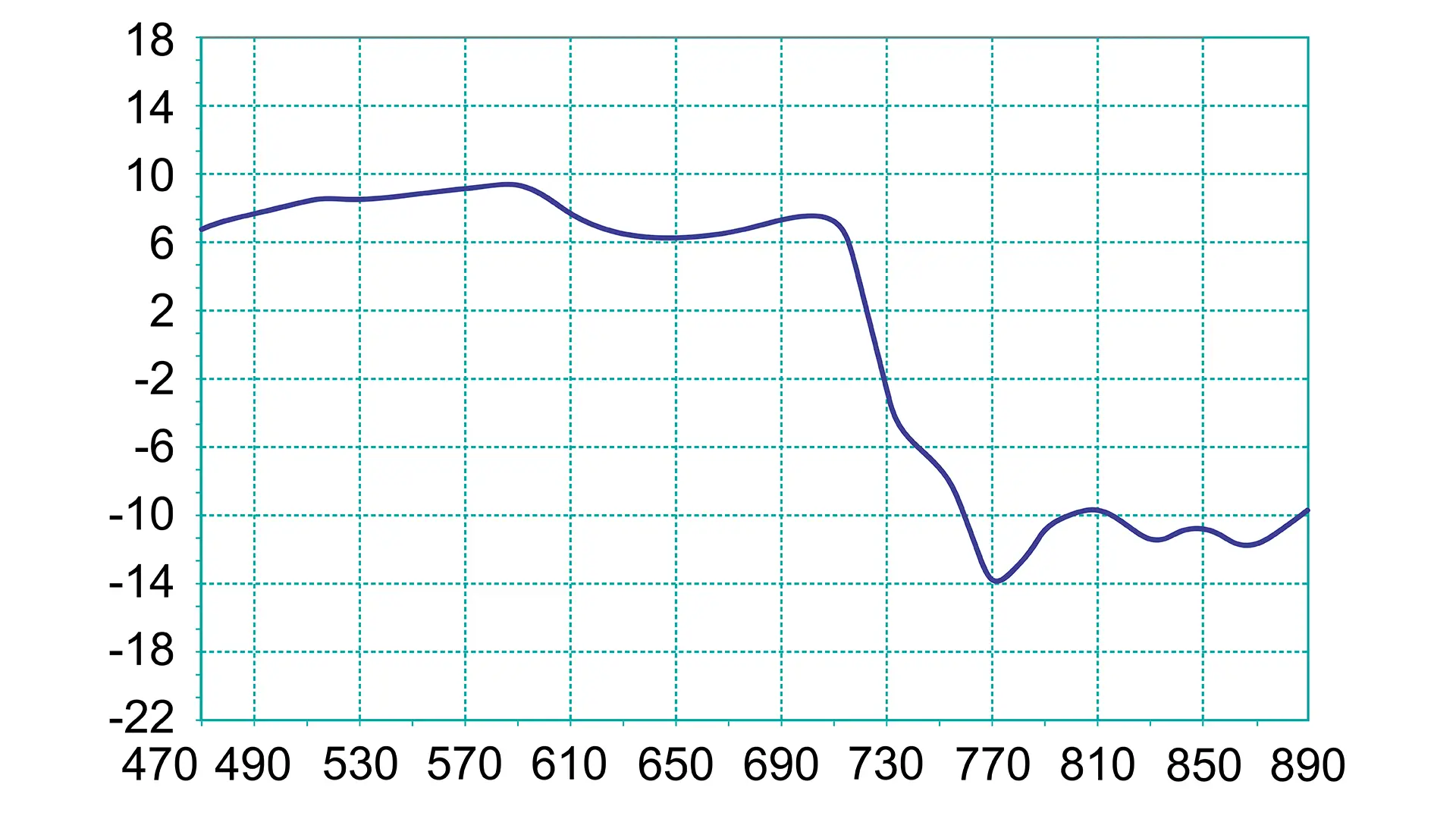

Gain (x : fréquence MHz, y : gain ISO dBi) et diagramme (@600MHz)
