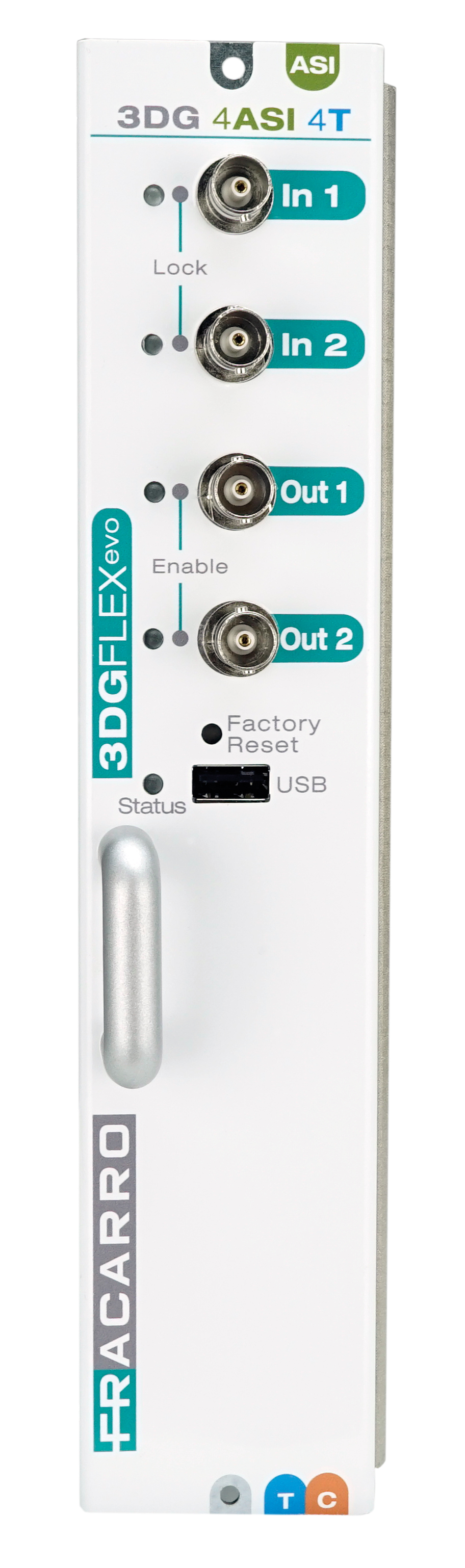

3DG-4ASI-4T
Code 283167
ASI
Le module ASI appartient à la famille de produits 3DGFLEX et permet de gérer simultanément des programmes disponibles sur plusieurs sources ASI distinctes
Le module est capable de gérer les flux ASI, qu'ils proviennent d'encodeurs numériques ou de sources ASI externes généralement disponibles dans les salles de contrôle des diffuseurs, et de choisir avec souplesse les programmes qui composeront les multiplex de sortie indépendants dont le module est équipé, ce qui permet à l'installateur de décider du contenu à distribuer via le système coaxial et de la quantité de contenu à distribuer.
Caractéristiques Techniques
- Entrées multiples : 4 entrées ASI indépendantes, entrée USB pour la gestion de contenu externe et entrée/sortie sur le panneau arrière.
- modulateurs DVB-T/DVB-C à 4 sorties (2 paires de modulateurs adjacents) disponibles dans le module 3DG-4S2-4T.
- Fonctionnalité "Smart & Pool" pour une gestion flexible du contenu : la nouvelle génération de modules 3DG-EVO utilise le Back-Panel bidirectionnel à grande vitesse.
- ARP 2.0 = Automatic Recovery Procedure sauvegarde les programmes prioritaires et assure la continuité du service lorsque le flux de données entrant dépasse les limites autorisées par les normes DVB-T ou DVB-C
- "Mux-ad-Hoc" : possibilité de créer son propre mux à volonté en choisissant des programmes parmi tous les modules de nouvelle génération insérés dans la même BOX et en gérant tous les paramètres des descripteurs des programmes individuels (LCN, SID, PID, nom du programme,...) et des MUX (ONID, TSID, NetID,...).
| 3DG-4ASI-4T | ||
| Code | 283167 | |
| entrées | ||
|---|---|---|
| Nombre d'entrées | 4 x BNC (2x ASI in, 2x ASI out) | |
| Fond de panier | ||
| Type de sortie TS | Parallèle | |
| Sorties TS | 48 pin sur Back Panel | |
| Débit maximum TS | Mbps | 1000 bidirectionnel |
| Sortie | ||
| Created multiplexes | 4 (2 couples de multiplex numériques adjacents) | |
| Sortie | S2-E69 | |
| Fréquence de sortie | dB | 111-862 |
| Pas de syntonisation | KHz | 250 |
| Niveau maximum de sortie | dBµV | 95 |
| Niveau de sortie | dB | De 0 à 20 |
| Ondulation | dB | ±1.5 |
| MER RF | dB | ≥36 |
| Réjections des interférences | dB | <-50 |
| Spectrum | Normal, inversé | |
| Mode de fonctionnement | Normal, simple porteur | |
| Modulation DVB-T | ||
| Bande | MHZ | 6,7,8 |
| Output | QPSK, 16-QAM, 64-QAM | |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |
| Carriers | 2k, 8k | |
| Modulazione intervallo guardia | 1/4, 1/8, 1/16, 1/32 | |
| Modulation DVB-C | ||
| Output | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM | |
| Bande à canal unique | Dépend du taux de symbole de sortie | |
| FEC | Reed Solomon (204, 188) | |
| Symbol rate | Mbps | De 1000 à 6999 |
| Sortie IP | ||
| Connecteurs | 4 x BNC (2x ASI in, 2x ASI out) | |
| Caractéristiques générales | ||
| Connecteurs | Mise à jour logiciel et lecture vidéo (type A, FAT32 filesystem, lecture fichiers .TS) | |
| Mode de programmation | Interface web, clavier et écran frontal | |
| Consommation | W | 17 max. |
| Température de fonctionnement | °C | De -10 à +50 |
| Conformité | EN50083-2, EN60065 | |
| Dimensions et conditionnement | ||
| Pièces | 1 | |
| Code EAN | 8016978101702 | |
| Dimensions de l'emballage | mm | 305 x 223 x 85 |
| Dimensions du produit | mm | 245 x 208 x 54 |
| Poids carton | Kg | 1.065 |
