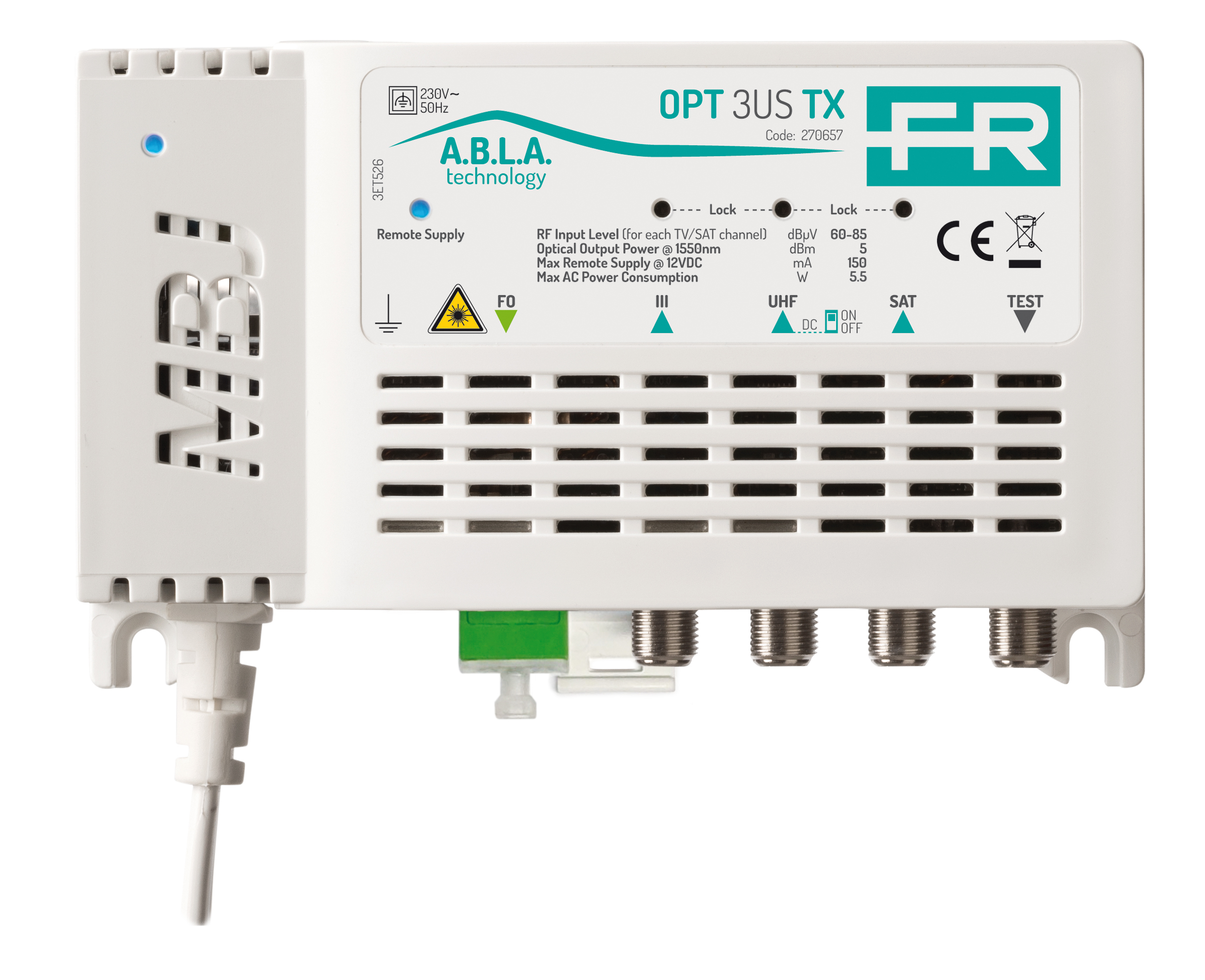

OPT 3US TX
Codice 270657
Trasmettitori
Trasmettitore ottico OPT-MBJ a tre ingressi per la distribuzione dei segnali di banda 3, UHF e una intera banda IF-IF su una singola fibra. Livello ottico di uscita pari a 5dBm con laser a lunghezza d’onda 1550nm. (dimensioni 135x82x39mm)
Caratteristiche tecniche
- OPT 3US TX: Fino a 20dB di attenuazione ottica gestibile (rapporto di divisione superiore a 1:32 sulla distribuzione P.O.N.) se il TX viene utilizzato insieme al ricevitore OPT-RX.
- A.B.L.A. Technology: questo sistema esclusivo FRACARRO consente di mantenere il livello ottico corretto tramite degli speciali circuiti elettronici indipendenti, anche se il livello di ingresso RF di ciascun ingresso cambia.
- LED di stato A.B.L.A. dedicati.
- Amplificazione separata: il nuovo trasmettitore ottico OPT-MBJ lavora a "amplificazione separata" e gestione indipendente dei segnali RF di ingresso.
- Guscio protettivo: i trasmettitori e i ricevitori ottici OPT-MBJ sono protetti da una campana protettiva innovativa in materiale ABS non propagante la fiamma (Classe V0).
- Stabilizzazione del livello di uscita ottica anche per variazioni elevate del segnale di ingresso RF.
- Uscita monitor: connettore di uscita RF per monitorare il segnale RF senza scollegare il servizio dalla rete distributiva
- Adatto per il fissaggio su barra DIN standard (con sgancio rapido)
- Basso consumo di corrente
- Led di stato dell’alimentazione.
- Installazione facile e veloce (Plug&Play)
- Alta schermatura contro le interferenze elettromagnetiche
- Connettori SC/APC standard
| OPT 3US TX | ||
| Codice | 270657 | |
| Ingresso RF | 3 x (3, UHF, IF-IF) | |
| Uscita ottica | 1 SC/APC | |
| Ingressi SAT | ||
|---|---|---|
| Larghezza di banda SAT | MHz | 950-2150 |
| Connettori SAT | F Femmina | |
| Livello ingresso SAT | dBµV | 60-85 @TP |
| Perdita riflessione SAT | dB | 8 |
| Ingresso TV | ||
| Connettori ingresso TV | F Femmina | |
| Livello ingresso TV | dBµV | 60-85 @MUX |
| Banda frequenze TV | MHz | 174-230, 470-790 |
| Perdita riflessione ingresso TV | dB | 8 |
| Uscita TEST | ||
| Connettori | F Femmina | |
| Banda frequenze | MHz | 174-230 / 470-790 / 950-2150 |
| Attenuazione connettori | dB | 59 (VHF), 70 (UHF, SAT) |
| Uscita ottica | ||
| Lunghezza onda | nm | 1550 |
| Potenza ottica uscita | dBm | 5 |
| Perdita riflessione ottica | dB | >30 |
| Grado sicurezza | 1M | |
| Caratteristiche generali | ||
| Tensione alimentazione | Vdc/A | 184-264 / 50-60 |
| Consumo | W | 5.5 |
| Led |
|
|
| Temperatura lavoro | °C | Da -10 a +55 |
| Conformità | CEI EN 50083-2 EN60065 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978103676 | |
| Dimensioni imballo | mm | 176 x 110 x 50 |
| Dimensioni prodotto | mm | 135 x 82 x 39 |
| Peso lordo | Kg | 0.345 |
