TECHNOLOGIE FVM

La fonction FVM (Flexible Voltage Management) a été conçue par Fracarro
pour gérer l’alimentation des produits selon un ordre de priorité

Lors de l’installation du système dCSS, il est bon de prendre en compte que la consommation de courant de cette nouvelle technologie sur le port utilisateur est d’environ 350 mA, beaucoup plus élevée que pour un port standard (environ 50-100 mA).

Pour mieux s’adapter aux besoins du système, Fracarro a conçu le FVM (Flexible Voltage Management) innovant qui prévoit différents modes de contrôle de tension; les produits peuvent en effet être alimentés par ordre de priorité: depuis le port DC-IN, depuis la ligne VL ou depuis le décodeur seul, sans avoir à agir sur un dip switch externe.

Grâce à la technologie FVM, il est possible de résoudre tous les problèmes d’alimentation à distance présents sur les systèmes, car les produits peuvent être alimentés avec une alimentation externe (dans la gamme 12-18V) pour réduire la charge de courant sur les lignes et garantir leur fonctionnement avec tout type de décodeurs, même dans les systèmes avec de grandes longueurs de câbles coaxiaux; le passage DC sur toutes les portes et la ligne directe sur HH garantissent la continuité de la téléalimentation et la compatibilité avec les multiswitches déjà installés.

Alimentation à partir du port DC-IN

Les produits sont équipés d’un connecteur F DC-IN, la tension présente sur ce connecteur prend en charge toute l’alimentation du multiswitch et est automatiquement bloquée vers la LNB, afin de ne pas interférer avec le système existant; les lignes de passage deviennent secondaires même si elles sont traversées par une tension plus élevée et la charge du décodeur sur le port utilisateur chute à 85 mA. Cette solution est idéale pour insérer un multiswitch dans un système existant, car elle maintient la consommation sur la colonne du bâtiment inchangée.

Alimentation par la ligne VL

Ce type de système est le plus courant, les multiswitches et les LNB sont entièrement alimentés par la colonne du bâtiment et la consommation du décodeur sur le port utilisateur tombe à 85 mA. Les lignes VH et HL peuvent être utilisées pour partager la charge sur des systèmes plus complexes et la tension sur la ligne VL est également envoyée à l’entrée VH afin d’alimenter deux LNB différentes avec une seule alimentation.

Alimentation à partir du décodeur uniquement

Ce mode est activé lorsqu’il n’y a pas de tension sur le connecteur DC-IN ou sur la ligne VL et est utile pour limiter la charge du multiswitch sur la colonne même lorsqu’il n’y a aucune possibilité d’amener une tension à l’étage ; dans ce cas:

  • la tension du décodeur est automatiquement bloquée vers la LNB afin de ne pas apporter trop de charge au port utilisateur
  • la tension sur la ligne HL est également envoyée sur l’entrée VH afin d’alimenter deux LNB différents avec une seule alimentation.

Avec ce type d’alimentation :

  • Série SCD2-5..W : le multiswitch est alimenté par le décodeur, il suffit d’installer une alimentation pour la LNB

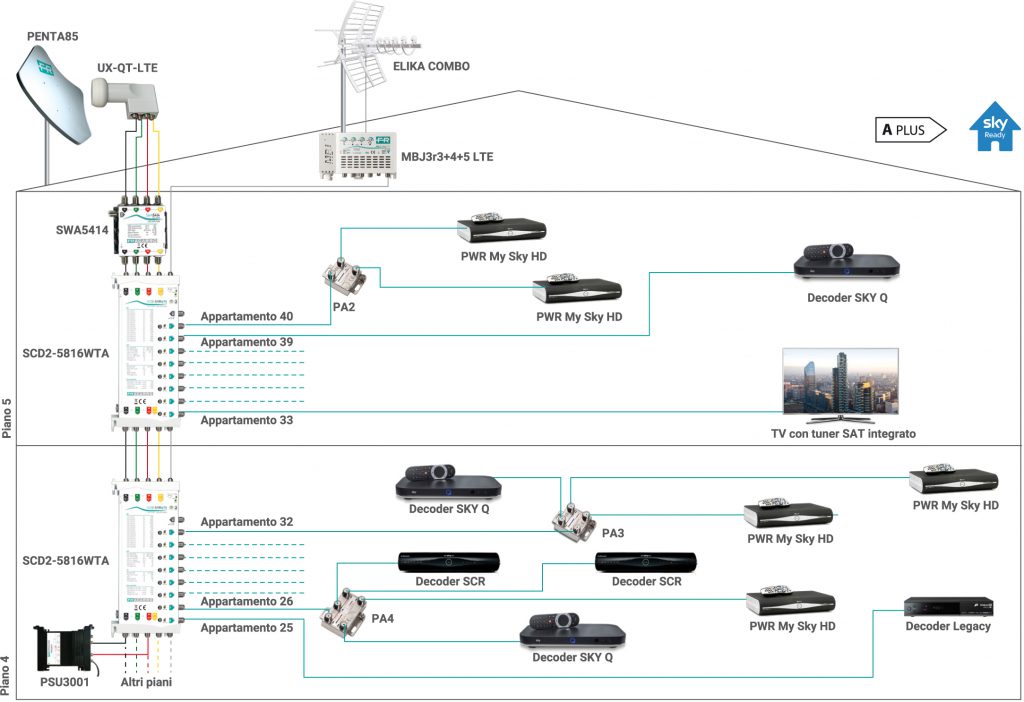

  • Série SCD2-5..WTA : seuls les amplificateurs TV et Satellite d’entrée sont alimentés par les lignes HL et/ou VH, la partie SCD2 de sortie est alimentée par le décodeur pour minimiser la charge sur la colonne du système et éviter les erreurs d’installation.
