LP345F LTE
Codice 216270
LOG Periodiche

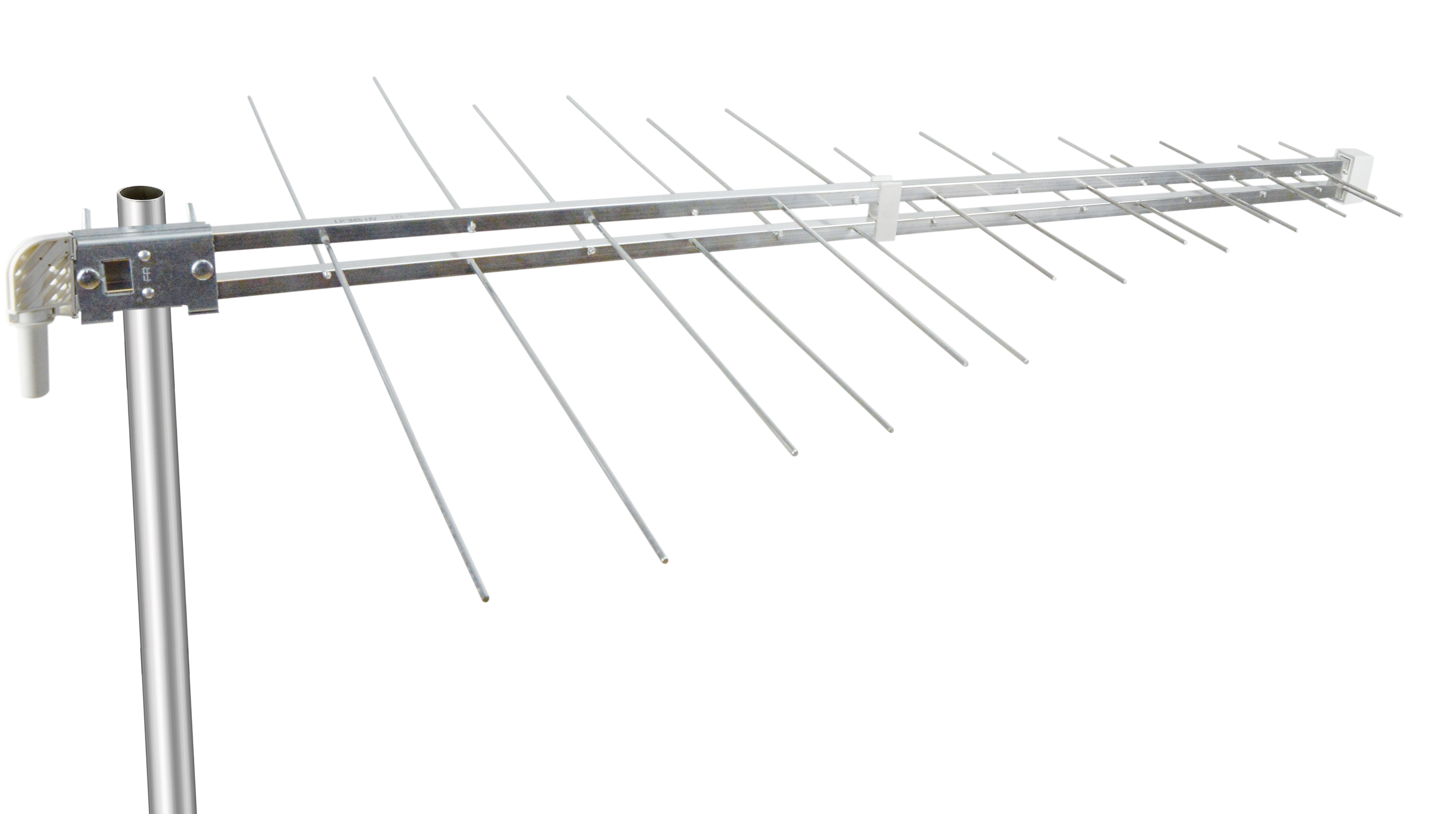

Antenna Log periodica a larga banda (III e UHF) premontata caratterizzata dal filtraggio per gli interferenti 4G LTE e dall’estrema facilità di installazione grazie al connettore F posto in prossimità dell’attacco al palo
Caratteristiche tecniche
- Grazie allo speciale attacco a palo è possibile installare l’antenna sia in polarizzazione verticale sia in orizzontale senza adattatori o altri accessori.
- E’ stata riprogettata la distribuzione geometrica dei dipoli per ottenere un ottimo filtraggio per i segnali interferenti in banda 4G LTE superiori a 790 MHz riservati alla telefonia mobile.
- Dotata di eccellente resistenza meccanica di fissaggio degli elementi alla culla, ottima resistenza meccanica alla rotazione sul palo, buone prestazioni elettriche.
- Il connettore F è protetto da un copri connettore con aggancio a baionetta.
- Antenna di colore bianco.
| LP345F LTE | ||
| Codice | 216270 | |
| Elementi | 16+16 | |
| Banda | 3+DAB / UHF | |
| Canali | E5-E12 + DAB / E21-E60 | |
| Larghezza banda | MHz | 174-240 / 470-790 |
| Guadagno | dBi | 9.5 / 11 |
| Rapporto avanti/indietro | dB | 24 / 32 |
| Perdita riflessione | dB | -16 / -16 |
| Larghezza fascio (3dB) | ° | ±34 / ±31 |
| Resistenza vento 120Km/h 729N/m² | Kg (N) | 3.9 (38.2) |
| Connettore | F | |
| Impedenza | Ohm | 75 |
| Diametro max attacco palo | mm | 60 |
| Dimensioni | cm | 115 x 86 |
| Accessori | ||
|---|---|---|
| Polarizzazione orizzontale | Incluso | |
| Regolazione zenitale orizzontale | PV10 (210011) | |
| Polarizzazione verticale | Incluso | |
| Regolazione zenitale verticale | PV10 (210011) | |
| Culla ausiliaria | N.P. | |
| Dimensioni e imballo | ||
| Pezzi | 20 | |
| codice EAN | 8016978099047 | |
| EAN multiplo | 8016978099122 | |
| Dimensioni imballo | mm | 1100 x 1100 x 420 |
| Peso lordo | Kg | 20 |
| Peso unitario | Kg | 1.12 |
| Peso totale imballo multiplo | Kg | 22.9 |

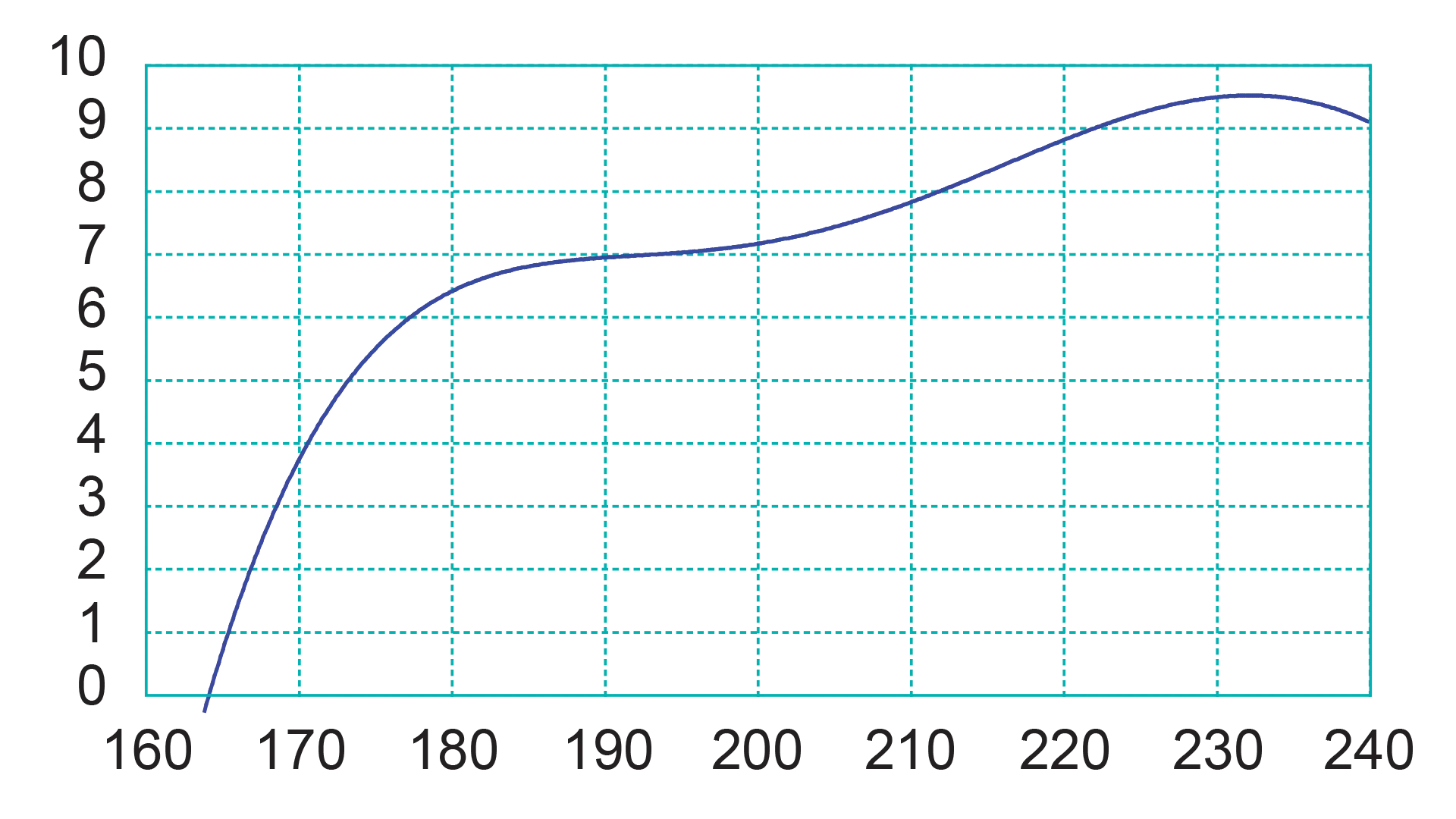

Guadagno (x: frequenza MHz, y: guadagno ISO dBi) e Pattern (@200MHz)

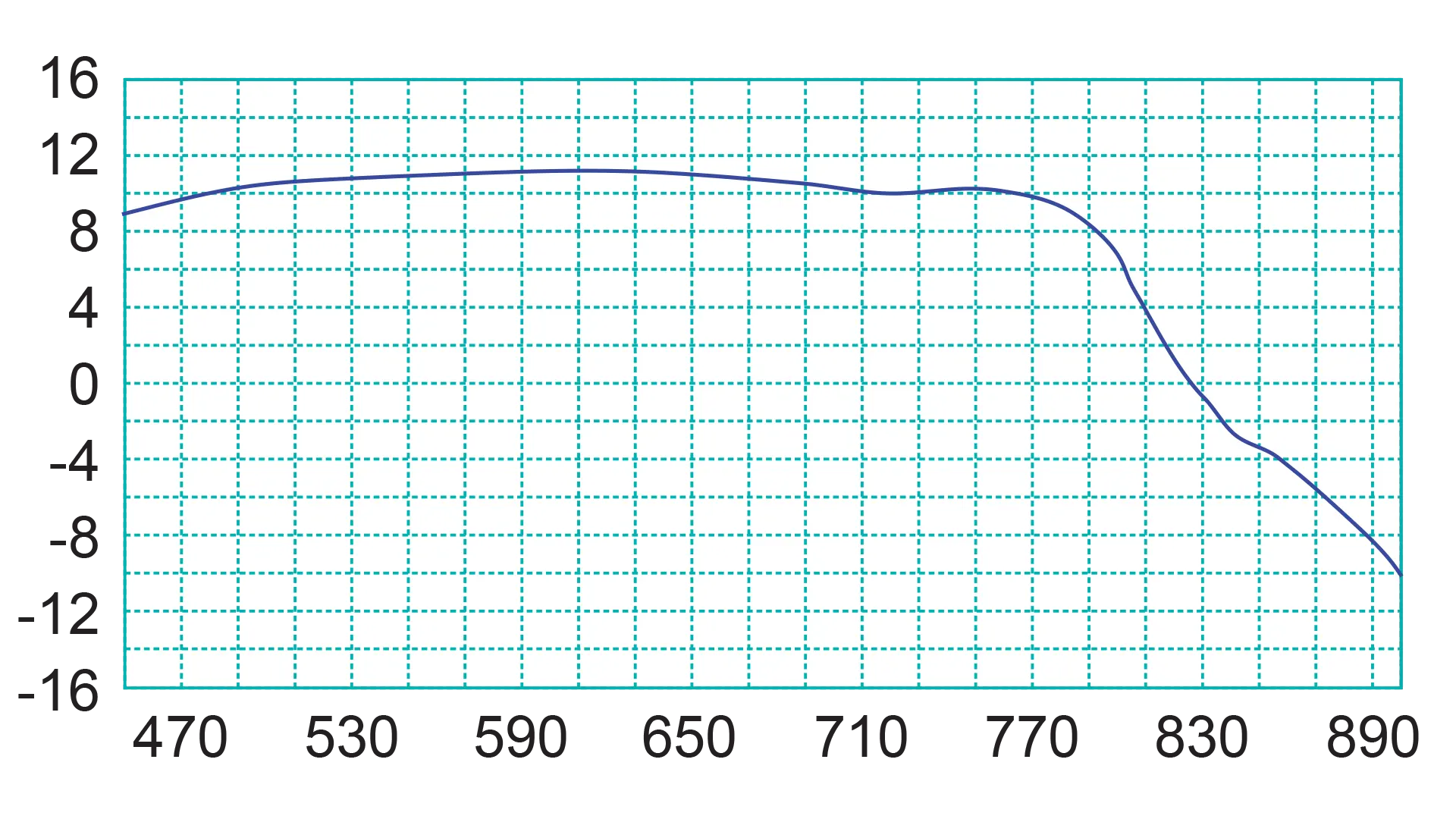

Guadagno (x: frequenza MHz, y: guadagno ISO dBi) e Pattern (@790MHz)
