PDM00

Codice 220003

Serie PDM

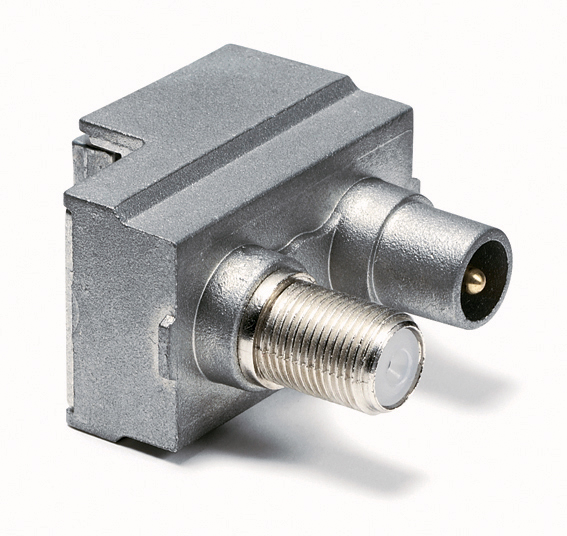

Presa frutto terminale; 2 uscite demiscelate con connettore IEC maschio per la banda TV (47-862MHz) e connettore F femmina per la banda Satellite (950-2400MHz)

Caratteristiche tecniche

Permette di separare il segnale SAT+TV combinato in ingresso su 2 connettori distinti in uscita.
È previsto il passaggio della corrente tra il connettore F (SAT) e il morsetto d’ingresso.
Dotata di un innovativo sportellino per il fissaggio di cavi coassiali di diametro compreso tra 4 e 7 mm.
Completamente schermata (classe A).
Disponibili adattatori in plastica per tutte le serie civili più diffuse sul mercato.
Conforme EN50083-4.

Perdita di derivazione
		PDM00
Codice		220003
Tipo presa		Terminale
RC 5-40MHz	dB	-
TV 47-862MHz	dB	2
SAT 950-1750MHz	dB	2
SAT 1750-2150MHz	dB	2
SAT 2150-2400MHz	dB	2
Tipo presa		Terminale
Connettore		IEC Maschio, F Femmina
Caratteristiche generali
Conformità		EN50083-2:2012/A1:2015
Dimensioni e imballo
Pezzi		10
codice EAN		8016978068555
EAN multiplo		8016978068913
Dimensioni imballo	mm	115 x 80 x 40
Peso lordo	kg	0.5

Documentazione

Datasheet

Immagine HD

Garanzia classificazione G4
4 anni dalla data d’acquisto o 54 mesi dalla data di produzione

Conformità
Scarica la dichiarazione di confomità, oppure consulta ce.fracarro.com

Smaltimento imballi
Consulta il documento per il corretto smaltimento degli imballi ai sensi della Decisione 129/97/CE
