CD12
Codice 220670
Serie CAD
Derivatore resistivo a 2 vie con attenuazione 10dB a morsetto in banda TV (47-862MHz).
Caratteristiche tecniche

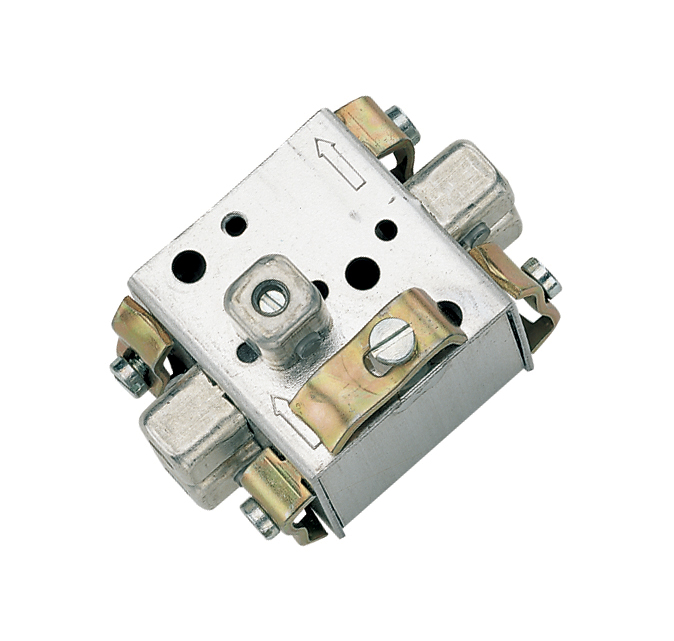

- Contenitore in metallo con morsetti a vite per una completa schermatura.
- Per dare maggior robustezza all'impianto, si consiglia di utilizzare un partitore per dividere il segnale e un derivatore per servire direttamente le prese.
- Derivatore utilizzabile su linea passante o come terminale di linea installando un carico resistivo CR75I.
- 1 ingresso, 1 uscita passante e 2 uscite derivate.
| CD12 | ||
| Codice | 220670 | |
| Derivate | 2 | |
| Separazione uscita derivata | ||
|---|---|---|
| 47-68 MHz | dB | 11 |
| 174-230 MHz | dB | 11 |
| 470-606 MHz | dB | 10 |
| 606-862 MHz | dB | 10 |
| Separazione uscite | ||
| 47-68 MHz | dB | 21 |
| 174-230 MHz | dB | 21 |
| 470-606 MHz | dB | 19 |
| 606-862 MHz | dB | 19 |
| Caratteristiche generali | ||
| Perdita passaggio | dB | 1.3/1.8 |
| Ingresso VSWR | <1.4 | |
| Dimensioni e imballo | ||
| Pezzi | 10 | |
| codice EAN | 8016978014125 | |
| EAN multiplo | 8016978014132 | |
| Dimensioni imballo | mm | 100 x 162 x 45 |
| Peso lordo | Kg | 0.54 |
