MAP4rU LTE700+K

Codice 223718

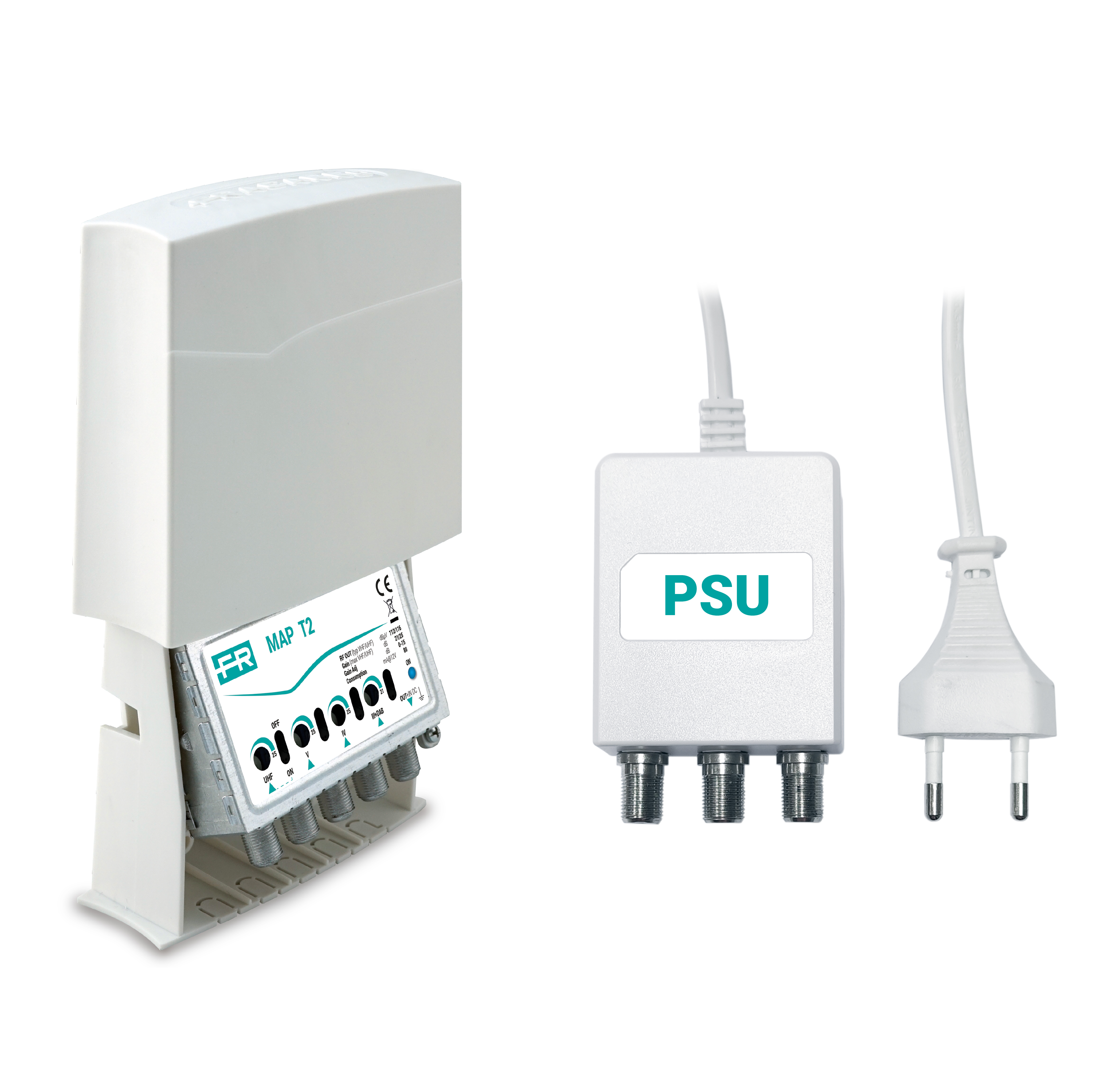

KIT con alimentatore

Amplificatore con 1 ingresso (UHF) da palo con guadagno 42dB e livello di uscita fino a 116dBμV in banda UHF, regolazione del guadagno 0-15dB e bassa figura di rumore. Filtro 694MHz 5G e 4G LTE integrato.

Alimentatore incluso nella confezione.

Caratteristiche tecniche

Tecnologia CLIPPER: sistema esclusivo che limita il guadagno della banda UHF del dispositivo per garantire il massimo livello di uscita RF disponibile e ridurre al minimo l’intermodulazione; è presente un LED che si accende quando questo controllo si attiva.
RED Compliant: ogni modello rispetta gli obblighi normativi riguardanti lo Spettro Radio la Compatibilità Elettromagnetica e la Sicurezza enunciati nelle recenti direttive europee.
Telaio in pressofusione in ZAMA con coperchi metallici per una altissima schermatura ai disturbi (LTE Free).
La campana protettiva da esterno in ABS è dotata di una apertura a slitta e sistema di basculamento della sezione di amplificazione, per rendere più facile il lavoro dell’installatore.
Selettore per l’inserimento della tele-alimentazione sull'ingresso UHF, oppure sull'ingresso V+U in funzione del modello.
Led di stato per la corretta alimentazione e fascetta di fissaggio adatta per pali con diametro fino a 60mm.

Caratteristiche generali
		MAP4rU LTE700+K
Codice		223718
Numero ingressi		1
Ingressi		UHF
Frequenza UHF	MHz	470 - 694
Guadagno	dB	UHF: 42
Regolazione guadagno	dB	UHF: 15
Figura rumore tipica	dB	UHF: 3
Numero uscite		1
Livello uscita	dBµV	UHF: 116
Connettori		F femmina
Clipper		Sì
Filtro		5G
Tensione alimentazione	V	24
Assorbimento	mA	100 @24V
Impedenza	Ω	75
Temperatura lavoro	°C	Da -10 a +55
Protezione		IP43
Conformità		EN62368-1:2014/AC:2015; EN50083-2:2012/A1:2015
Dimensioni e imballo
Pezzi		1
codice EAN		8016978101658
Dimensioni imballo	mm	127 x 110 x 111
Dimensioni prodotto	mm	110 x 125 x 110
Peso lordo	kg	0.436
Peso netto	kg	0.475
Peso	kg	0.475

Documentazione

Datasheet

Manuale installatore
Serie MAP LTE MI

Immagine HD

Garanzia classificazione Q4
4 anni dalla data d’acquisto o 54 mesi dalla data di produzione

Conformità
Scarica la dichiarazione di confomità, oppure consulta ce.fracarro.com

Smaltimento imballi
Consulta il documento per il corretto smaltimento degli imballi ai sensi della Decisione 129/97/CE
