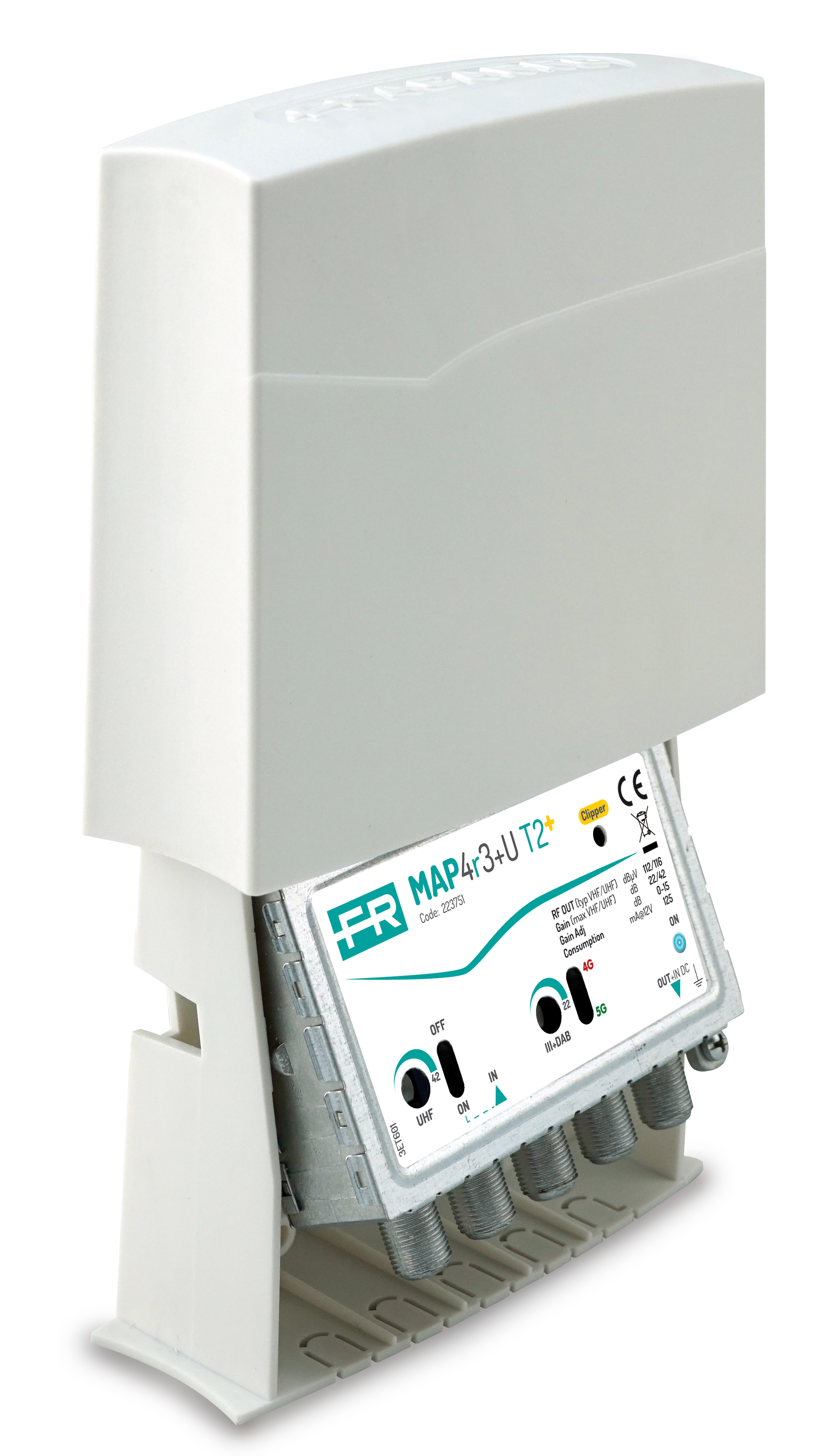

MAP2r345U T2
Codice 223759
4 Ingressi
Amplificatore con 4 ingressi (III+DAB, IV, V, UHF) da palo con guadagno 25dB e livello di uscita fino a 116dBμV in banda UHF, amplificazioni separate VHF/UHF, regolazioni del guadagno (0-15dB) indipendenti per ogni ingresso e bassa figura di rumore. Tecnologia T2 con filtro integrato per eliminare le interferenze 5G a 694MHz.
Caratteristiche tecniche
- Filtro integrato 5G a 694MHz per garantire alle connessioni maggior protezione alle interferenze rispetto a un filtro esterno.
- RED Compliant: ogni modello rispetta gli obblighi normativi riguardanti lo Spettro Radio la Compatibilità Elettromagnetica e la Sicurezza enunciati nelle recenti direttive europee.
- Telaio in pressofusione in ZAMA con coperchi metallici per una altissima schermatura ai disturbi (LTE Free).
- La campana protettiva da esterno in ABS è dotata di una apertura a slitta e sistema di basculamento della sezione di amplificazione, per rendere più facile il lavoro dell’installatore.
- Selettore per l’inserimento della tele-alimentazione sull'ingresso UHF, oppure sull'ingresso V+U in funzione del modello.
- Led di stato per la corretta alimentazione e fascetta di fissaggio adatta per pali con diametro fino a 60mm.
| MAP2r345U T2 | ||
| Codice | 223759 | |
| Numero ingressi | 4 | |
| Ingressi | III+DAB, IV, V, UHF | |
| Frequenza III, DAB | MHz | 174 - 240 |
| Frequenza IV | MHz | 470 - 590 |
| Frequenza V | MHz | 590 - 694 |
| Frequenza UHF | MHz | 470 - 694 |
| Guadagno | dB | III+DAB: 21; IV: 25; V: 25; |
| Regolazione guadagno | dB | III+DAB: 15; IV: 15; |
| Figura rumore tipica | dB | III+DAB: 5; UHF: 7 |
| Numero uscite | 1 | |
| Livello uscita | dBµV | III+DAB: 112; UHF: 116 |
| Connettori | F femmina | |
| Clipper | No | |
| Filtro | 5G | |
| Caratteristiche generali | ||
|---|---|---|
| Tensione alimentazione | V | 12 |
| Assorbimento | mA | 80 @12V |
| Impedenza | Ohm | 75 |
| Temperatura lavoro | °C | Da -10 a +55 |
| Protezione | IP43 | |
| Conformità | EN50083-2: 2006-06 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978104222 | |
| Dimensioni imballo | mm | 124 x 57 x 118 |
| Dimensioni prodotto | mm | 120 x 50 x 105 |
| Peso lordo | Kg | 0.309 |
| Peso netto | Kg | 0.234 |
| Peso | Kg | 0.251 |
