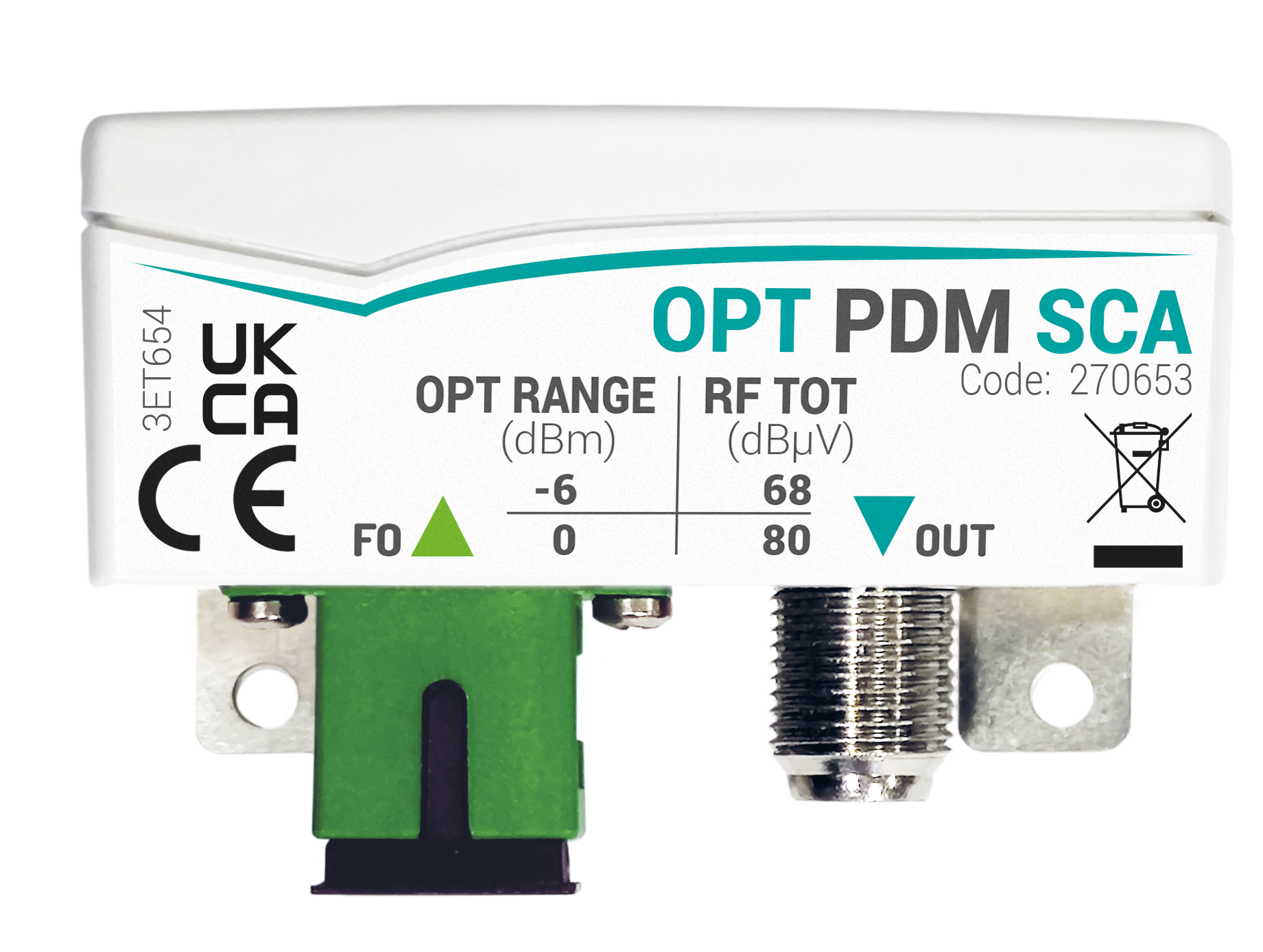

OPT-PDM-SCA
Codice 270653
Ricevitori
L’esclusiva gamma di ricevitori ottici miniaturizzati OPT-PDM sfrutta il potenziale offerto dall'infrastruttura ottica passiva FTTH per realizzare un sistema di distribuzione TV-SAT (IF-IF) anche negli impianti residenziali di piccole e medie dimensioni.
I ricevitori ottici sono completamente passivi e non è necessaria alcuna alimentazione. E’ sufficiente la sola componente luminosa disponibile all’uscita del trasmettitore ottico OPT-MBJ e trasportata dalla fibra ottica per far lavorare i ricevitori ottici ed avere sul connettore coassiale di uscita il segnale RF corretto e alla massima qualità da collegare ai TV o ai decoder SAT.
(dimensioni 47x33x15mm)
Caratteristiche tecniche
- Connettore ottico SC/APC standard
- I ricevitori OPT-PDM non hanno bisogno di alimentazione ed è sufficiente il segnale ottico ricevuto all’ingresso per poter restituire in uscita il segnale RF con la massima qualità
- Doppia modalità di funzionamento: i ricevitori possono essere utilizzati all’interno delle scatole da incasso oppure nella modalità “Retro TV”
- Guscio protettivo rimovibile.
- Banda di frequenze gestite: 88-2350MHz.
- Range di funzionamento ottico (tipico): da 0 a -6dBm
- Finestra ottica di funzionamento 1270-1610nm.
| OPT-PDM-SCA | ||
| Codice | 270653 | |
| Ingresso ottico | ||
|---|---|---|
| Ingresso ottico | 1 SC/APC | |
| Connettore ingresso ottico | SC/APC | |
| Lunghezza onda input | nm | 1270-1610 |
| Potenza ottica ingresso | dBm | ≤10 (funzionamento da 0 a -6) |
| Uscita RF | ||
| Tipo connettori | F Femmina | |
| Perdita di riflessione | dB | -7 |
| Uscite | 1 (TV + SAT) | |
| Uscita ottica | ||
| Perdita riflessione ottica | dB | -50 |
| Grado sicurezza | 1M | |
| Livello di uscita TV | ||
| Massimo livello uscita TV | dBµV | 67 (tot @0dBm) |
| Livello di uscita SAT | ||
| Max livello uscita SAT per transponder | dBµV | 80 (tot @0dBm) |
| Caratteristiche generali | ||
| Temperatura lavoro | °C | Da 0 a +40 |
| Temperatura stoccaggio | °C | Da -40 a +70 |
| Conformità | CEI EN 50083-2 EN60065 | |
| Dimensioni e imballo | ||
| Pezzi | 4 | |
| codice EAN | 8016978105939 | |
| EAN multiplo | 8016978105281 | |
| Dimensioni imballo | mm | 85 x 50 x 60 |
| Dimensioni prodotto | mm | 47 x 33 x 15 |
| Peso lordo | Kg | 0.152 |
