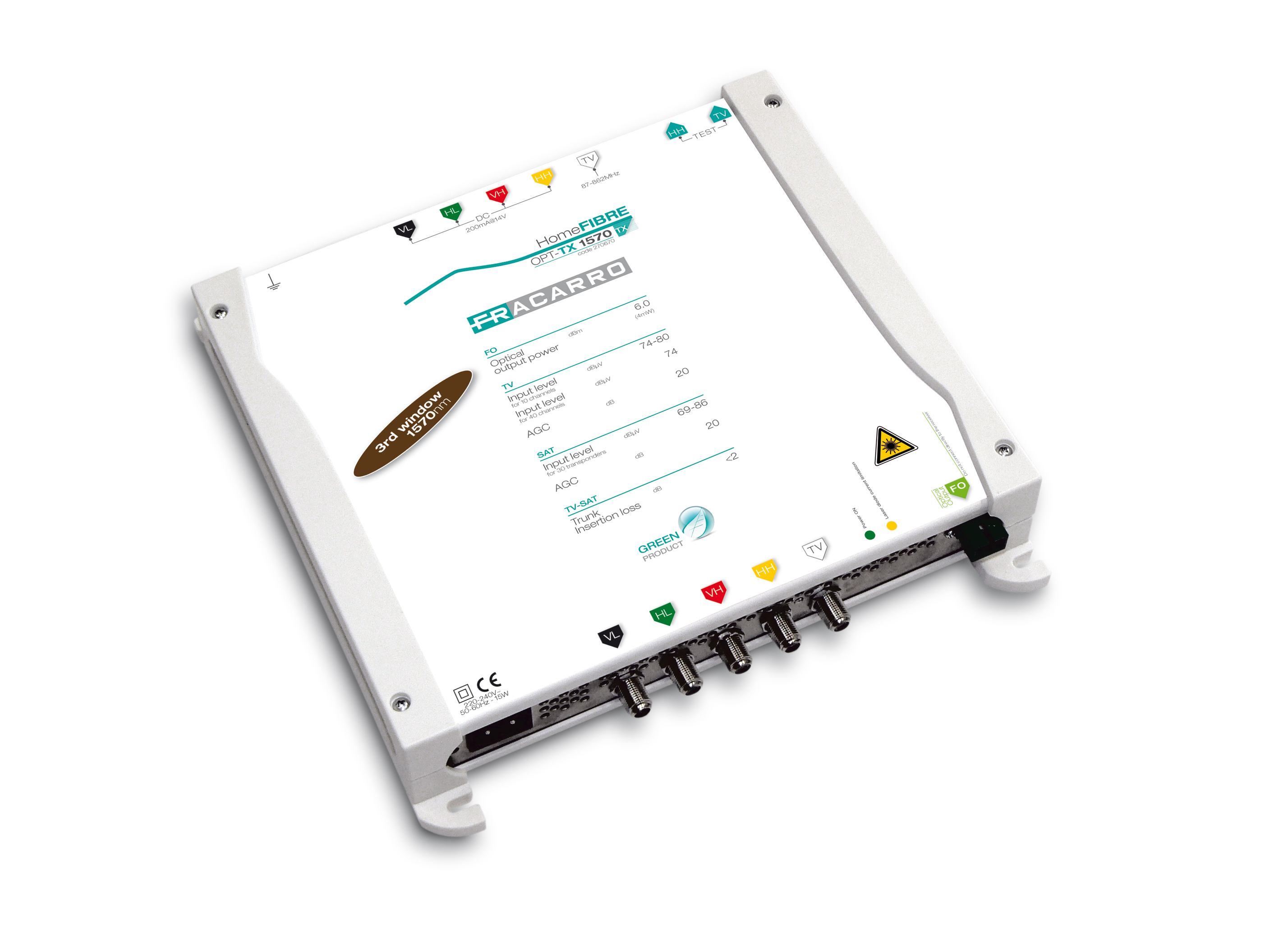

OPT-TX 1570

Codice 270670

Trasmettitori

L'innovativa soluzione Home Fiber Fracarro è stata progettata per garantire una facile installazione dalla testata fino alla presa a muro. Il sistema utilizza un LNB convenzionale e un sistema parabolico che non richiedono strumenti speciali per il puntamento ottico. Il sistema Home Fiber è in grado di trasportare tutti i segnali satellitari e digitali terrestri attraverso una singola fibra di vetro 9/125. Possono essere collegati eventuali trasmettitori ottici OPT-TX in cascata utilizzando il looptrought RF per una maggiore flessibilità nella progettazione del sistema. Soluzione innovativa che permette di trasmettere l'intera banda TV, comprensiva dei segnali radio, e una intera posizione orbitale su una singola fibra. Trasmettitore ottico adatto a tecnologia CWDM (Coarse Wavelenght Division Multiplexing) per la distrbuzione fino a 4 posizioni orbitali su un'unica fibra. Lunghezza d’onda 1570nm, DFB a 7dBm (dimensioni 230x230x50mm)

Caratteristiche tecniche

Installazione della parabola di tipo tradizionale
Trasmettitore dotato di AGC che consente l’utilizzo di parabole di diversi diametri.
Soluzione Cascata tipica dei sistemi a MSW
Fino a 21dB ottici d’attenuazione di tratta
Installazione facile ed intuitiva
Trasmissione della banda terrestre completa

Ingressi SAT
		OPT-TX 1570
Codice		270670
Ingresso RF		5 (4 SAT + 1 TV)
Uscita ottica		1 SC/APC
Larghezza di banda SAT	MHz	950-2150
Connettori SAT		F Femmina
Livello ingresso SAT	dBµV	69-86
Perdita riflessione SAT	dB	10
Perdita linea passante SAT	dB	<2
Ingresso TV
Connettori ingresso TV		F Femmina
Livello ingresso TV	dBµV	80 @10 ch
Banda frequenze TV	MHz	87-862
Perdita riflessione ingresso TV	dB	10
Perdita linea passante	dB	1
Uscita RF
Uscite		7 (4 SAT + 1 TV + 2 TEST)
Uscita TEST
Connettori		F Femmina
Banda frequenze	MHz	87-862 / 950-2150
Attenuazione connettori	dB	59 ogni canale
Perdita riflessione	dB	10
Uscita ottica
Lunghezza onda	nm	1570
Potenza ottica uscita	dBm	8 (±1)
Perdita riflessione ottica	dB	>45
Grado sicurezza		1M
Caratteristiche generali
Tensione alimentazione	Vdc/A	184-264 / 50–60
Consumo	W	15
Led		LED Verde: TX acceso LED Rosso: troppa corrente nel laser
Temperatura lavoro	°C	Da -5 a +55
Conformità		EN62368-1:2014/AC:2015; EN50083-2:2012/A1:2015
Dimensioni e imballo
Pezzi		1
codice EAN		8016978096510
Dimensioni imballo	mm	400 x 300 x 70
Dimensioni prodotto	mm	230 x 230 x 50
Peso lordo	kg	2.385

Documentazione

Datasheet

Manuale installatore
270670 OPT TX 1570 MI

Immagine HD

Garanzia classificazione S4
4 anni dalla data d’acquisto o 54 mesi dalla data di produzione

Conformità
Scarica la dichiarazione di confomità, oppure consulta ce.fracarro.com

Smaltimento imballi
Consulta il documento per il corretto smaltimento degli imballi ai sensi della Decisione 129/97/CE
