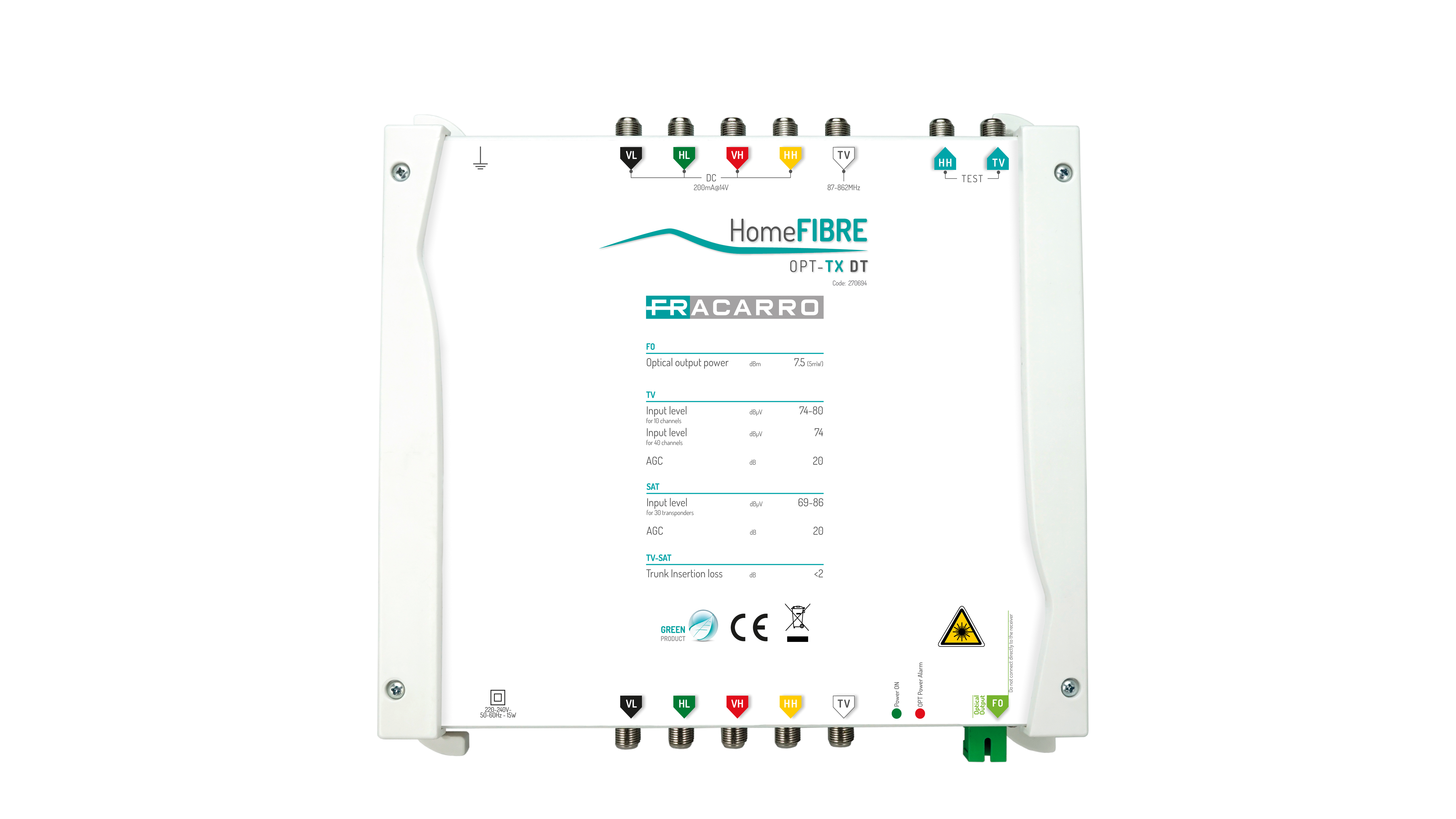

OPT-TX DT
Codice 270694
Trasmettitori
Trasmettitore ottico per la distribuzione fino a 4 satelliti su una singola fibra con tecnologia CWDM (Coarse Wavelenght Division Multiplexing). Soluzione innovativa che permette di trasmettere l'intera banda TV, comprensiva dei segnali radio, e una intera posizione orbitale su una singola fibra. 7dBm con laser FP SAT+TV+FM, lunghezza d’onda 1310nm. (dimensioni 230x230x50mm)
Caratteristiche tecniche
- Installazione della parabola di tipo tradizionale
- Trasmettitore dotato di AGC che consente l’utilizzo di parabole di diversi diametri.
- Soluzione Cascata tipica dei sistemi a MSW
- Fino a 21dB ottici d’attenuazione di tratta
- Installazione facile ed intuitiva
- Trasmissione della banda terrestre completa
| OPT-TX DT | ||
| Codice | 270694 | |
| Ingresso RF | 5 (4 SAT + 1 TV) | |
| Uscita ottica | 1 SC/APC | |
| Ingressi SAT | ||
|---|---|---|
| Larghezza di banda SAT | MHz | 950-2150 |
| Connettori SAT | F Femmina | |
| Livello ingresso SAT | dBµV | 69-86 |
| Perdita riflessione SAT | dB | 10 |
| Perdita linea passante SAT | dB | <2 |
| Ingresso TV | ||
| Connettori ingresso TV | F Femmina | |
| Livello ingresso TV | dBµV | 80 @10 ch |
| Banda frequenze TV | MHz | 87-862 |
| Perdita riflessione ingresso TV | dB | 10 |
| Perdita linea passante | dB | 1 |
| Uscita RF | ||
| Uscite | 7 (4 SAT + 1 TV + 2 TEST) | |
| Uscita TEST | ||
| Connettori | F Femmina | |
| Banda frequenze | MHz | 87-862 / 950-2150 |
| Attenuazione connettori | dB | 59 ogni canale |
| Perdita riflessione | dB | 10 |
| Uscita ottica | ||
| Lunghezza onda | nm | 1310 |
| Potenza ottica uscita | dBm | 8 (±1) |
| Perdita riflessione ottica | dB | >45 |
| Grado sicurezza | 1M | |
| Caratteristiche generali | ||
| Tensione alimentazione | Vdc/A | 184-264 / 50-60 |
| Consumo | W | 15 |
| Led |
|
|
| Temperatura lavoro | °C | Da -5 a +55 |
| Conformità | CEI EN 50083-2 EN60065 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978091829 | |
| Dimensioni imballo | mm | 395 x 300 x 70 |
| Dimensioni prodotto | mm | 230 x 230 x 50 |
| Peso lordo | Kg | 2.31 |
