Codice 271162
5 Ingressi

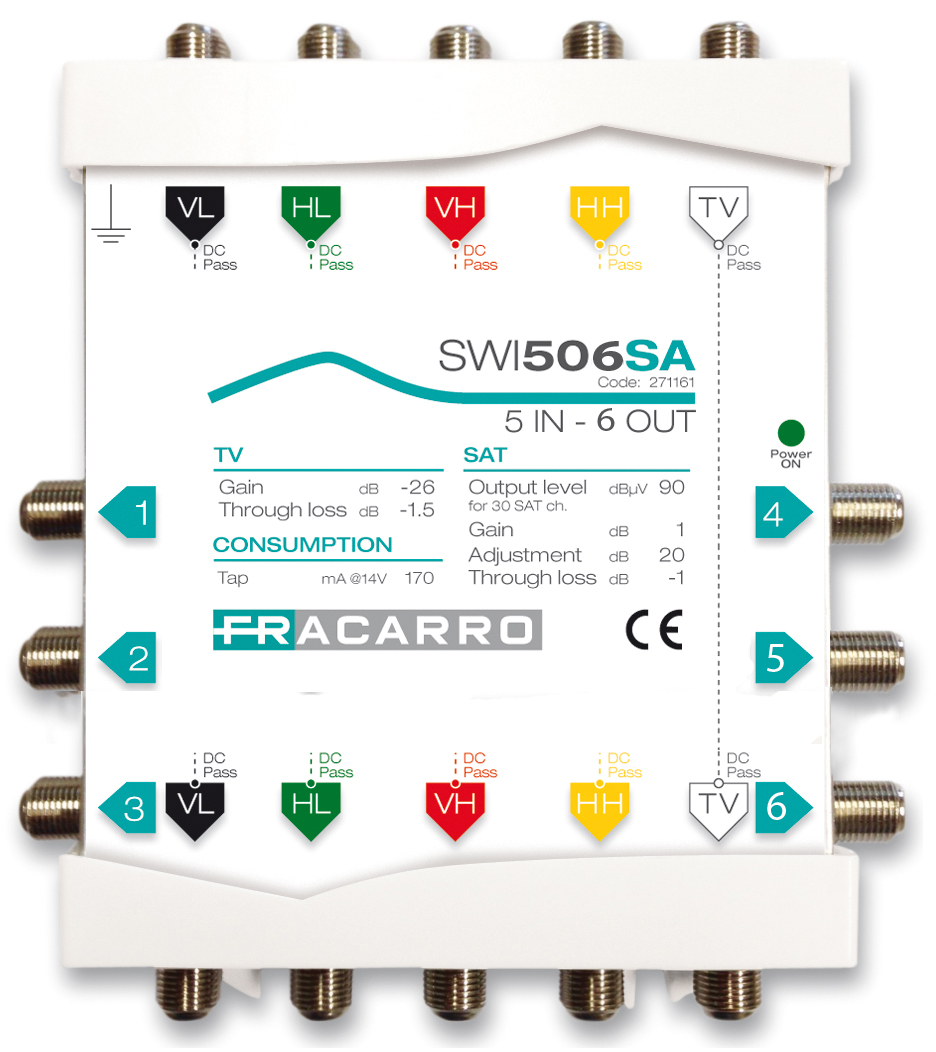

Multiswitch in cascata a 5 ingressi e 6 uscite derivate con TV passivo e guadagno Satellite attivo regolabile.
SWI506SA
Caratteristiche tecniche
- Satellite attivo (1dB) per mantenere inalterato il livello sulle uscite, TV passivo per poter entrare con qualsiasi livello di ingresso.
- Regolazione del guadagno satellite (0-20dB) per equalizzare la distribuzione del segnale tra i piani e facilitare la realizzazione di una rete di distribuzione complessa.
- Banda satellite fino a 2300MHz.
- Alto isolamento (> 30dB).
- Bassissima perdita di passaggio, permette di distribuire il segnale fino a 6 piani senza amplificatore di rilancio.
- Elevato livello di uscita per coprire lunghe distanze con i cavi (70m con cavo da 6,7mm).
- Canale di ritorno incluso.
- Il multiswitch è interamente alimentato dal decoder.
- Dimensioni ridotte grazie al sistema di commutazione a matrice, con i connettori su entrambi i lati.
- Facile da installare grazie alla colorazione standard degli ingressi.
| SWI506SA | ||
| Codice | 271162 | |
| Ingressi | 4 SAT, 1 TV | |
| Uscite | 4 SAT, 1 TV | |
| Derivate | 6 | |
| SAT | ||
|---|---|---|
| Larghezza di banda SAT | MHz | 950-2300 |
| Guadagno SAT | dB | -4/1 |
| Regolazione guadagno | dB | 20 |
| Massimo livello uscita SAT | dBµV | 102 |
| Perdita passaggio | dB | -1 |
| TV | ||
| Banda passante TV | MHz | 88-790 |
| Guadagno passivo TV | dB | -22 |
| Perdita passaggio TV | dB | -3 |
| Consumo | ||
| Derivata | mA | 170 |
| Corrente massima linea SAT | mA | 2000 |
| Corrente massima linea TV | mA | 1000 |
| Caratteristiche generali | ||
| Temperatura lavoro | °C | Da -10 a +55 |
| Isolamento SAT-SAT | dB | >30 |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978097876 | |
| Dimensioni imballo | mm | 125 x 215 x 37 |
| Dimensioni prodotto | mm | 135 x 120 x 30 |
| Peso lordo | kg | 0.315 |
| Peso netto | kg | 0.391 |
| Peso | kg | 0.391 |
