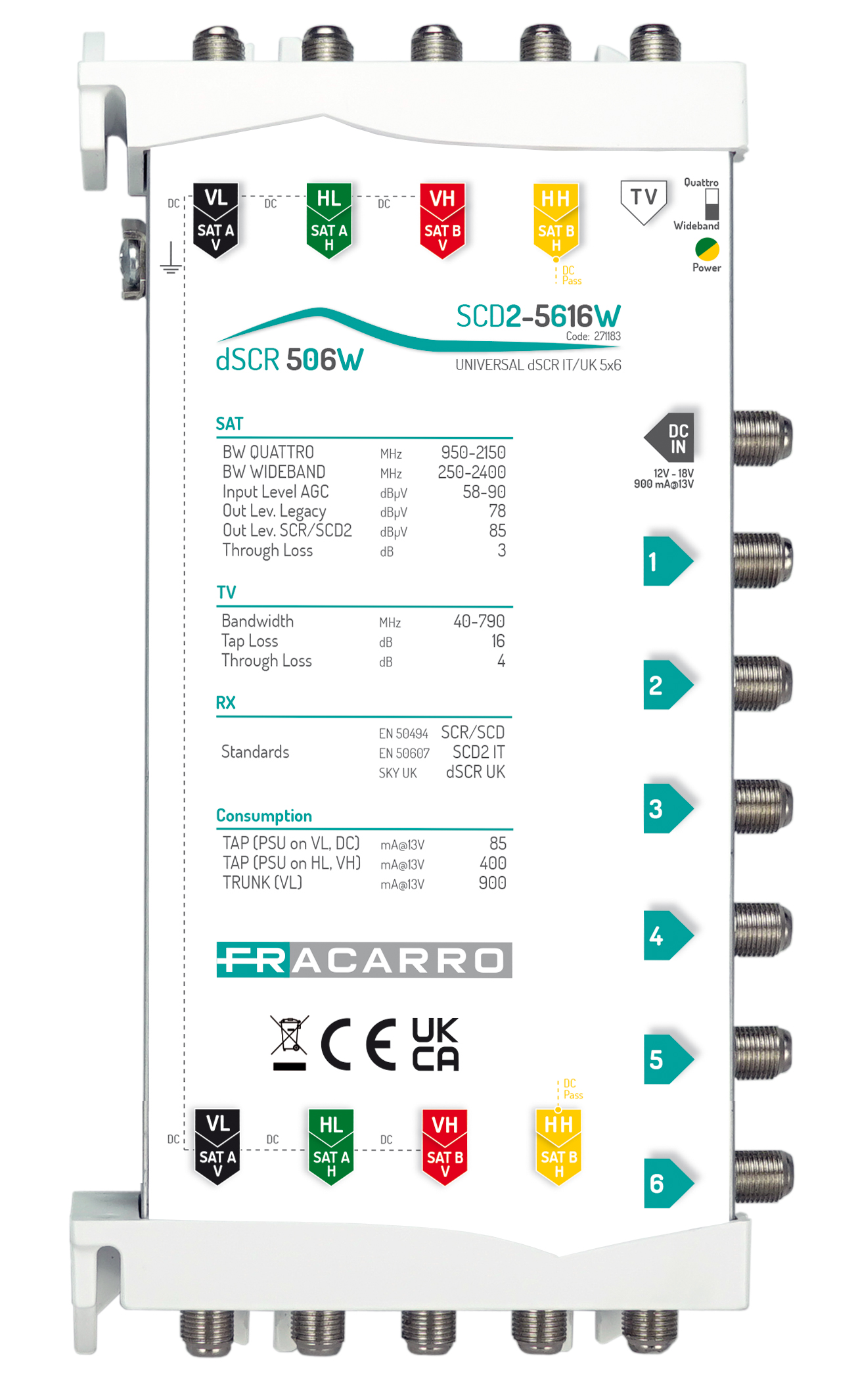

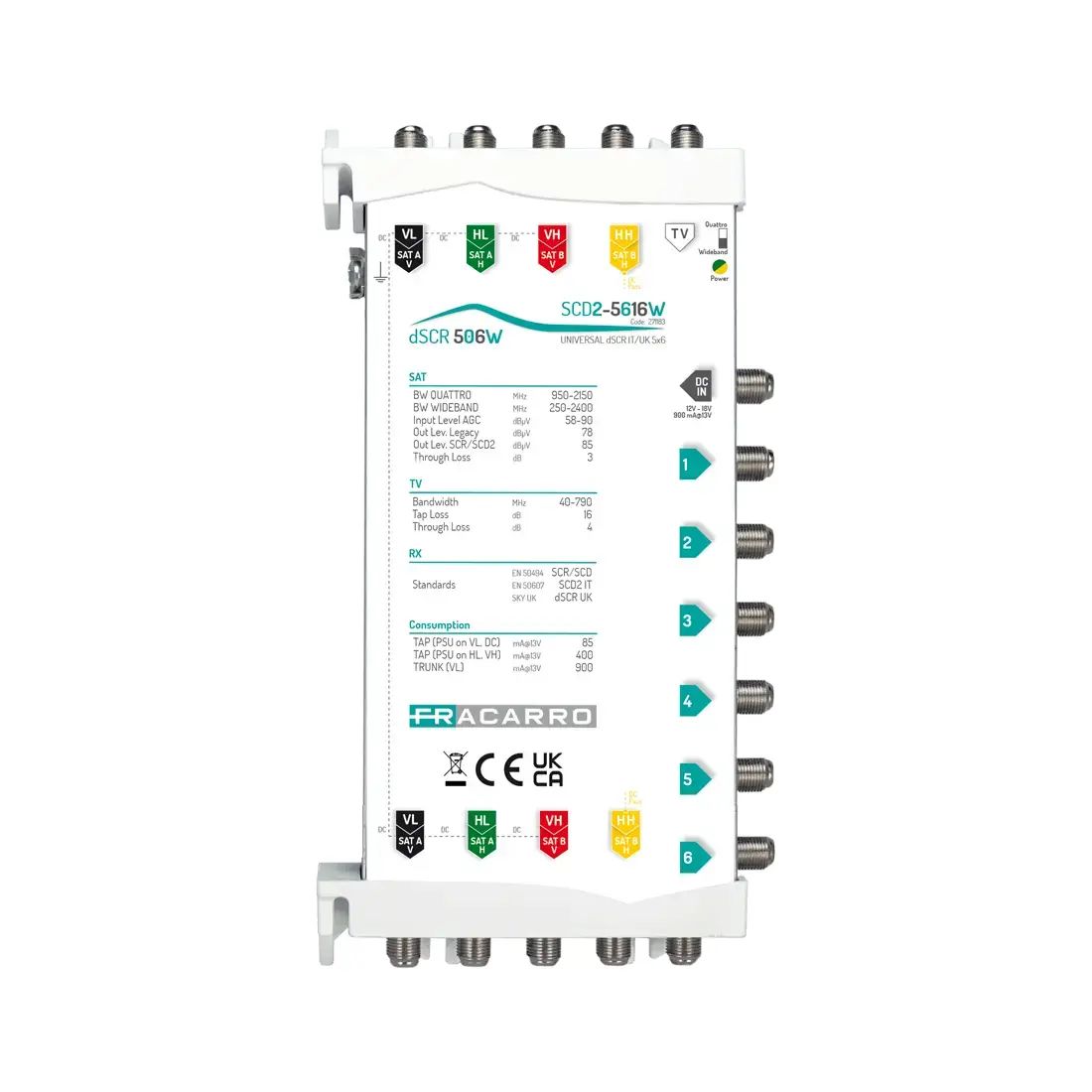

SCD2-5616W
Codice 271183
5 Ingressi Wideband
Multiswitch SCD2 (dCSS) in cascata, 5 ingressi con CAG compatibili anche con LNB Wideband e 6 uscite derivate con 16 frequenze ciascuna e autodetection della modalità di funzionamento, alimentato interamente da connettore DC-IN, da linea VL o da decoder. Frequenze SKY Italia e SKY UK.
Caratteristiche tecniche
- Serie a 4 ingressi Satellite e 1 ingresso TV, 5 uscite di passaggio e 2, 4, 6 o 8 derivate utente, 4 tuner SCR e 12 tuner SCD2 dCSS contemporaneamente per ciascuna uscita.
- Compatibile sia con LNB tradizionale (UX-QT LTE) che con LNB di tipo Wideband (UX-WB LTE) per distribuire le 4 polarità di un satellite con soli due cavi.
- Ingresso TV passivo per miscelare i segnali DTT e Satellite in distribuzione.
- Controllo Automatico del Guadagno (CAG): mantiene un adeguato segnale di uscita (85dBµV) anche quando varia la potenza del segnale di ingresso.
- Autodetection della modalità di funzionamento a seconda del STB collegato alla porta; questo permette di passare da un STB Legacy ad uno SCR o SCD2 senza effettuare alcun intervento sull’impianto. Il multiswitch si avvia automaticamente in modalità Legacy ed effettua lo switch in modalità SCR o SCD2 non appena ne rileva un comando DiSEqC.
- Bassa perdita di passaggio.
- Passaggio DC su tutte le porte satellite per avere la massima compatibilità con gli impianti esistenti.
- FVM Flexible Voltage Management permette di alimentare il multiswitch in diverse modalità senza dover agire su un dip switch.
- Universal standard: compatibili sia con le frequenze SCR/SCD e SCD2 usate da SKY e Tivùsat, sia con lo standard inglese dSCR UK.
- Alimentatore non incluso PSU3001 con inseritore DC su connettore F per alimentare l’LNB, l’eventuale amplificatore di testa e il multiswitch quando il decoder non riesce a sostenere il carico della derivata.
| SCD2-5616W | ||
| Codice | 271183 | |
| Ingressi | 4 SAT, 1 TV | |
| Uscite | 4 SAT, 1 TV | |
| Derivate | 6 per servire fino a 6 utenti Legacy, 24 utenti SCR o 96 utenti SCD2 (dCSS) | |
| SAT | ||
|---|---|---|
| Larghezza di banda SAT | MHz | Quattro: 950-2150; Wideband 250-2400 |
| Dinamica CAG | dBµV | 58-90 |
| Max livello uscita SAT per transponder | dBµV | Legacy: 78, SCR/SCD2 (dCSS): 85 |
| Perdita passaggio | dB | -3 |
| Perdita ritorno SAT | dB | >10 |
| TV | ||
| Banda passante TV | MHz | 40-790 |
| Guadagno passivo TV | dB | -16 |
| Perdita passaggio TV | dB | -4 |
| Derivata | ||
| Banda passante SAT | MHz | 950-2150 |
| Banda passante TV | MHz | 40-790 |
| Frequenze SCR | MHz | Standard EN50494 SCR/SCD, EN50607 SCD2 IT e SKY dSCR UK |
| Consumo | ||
| Derivata | mA | PSU su DC-IN o VL: 85@13V; PSU su HL o VH: 400@13V |
| Tensione alimentazione | V | 12-18 |
| Assorbimento | mA | PSU su DC-IN o VL: 900@13V; HL, VH o HH pass |
| Caratteristiche generali | ||
| Temperatura lavoro | °C | Da -10 a +55 |
| Isolamento SAT-SAT | dB | >25 |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978104116 | |
| Dimensioni imballo | mm | 275 x 115 x 85 |
| Dimensioni prodotto | mm | 220 x 109 x 50 |
| Peso lordo | Kg | 0.75 |
