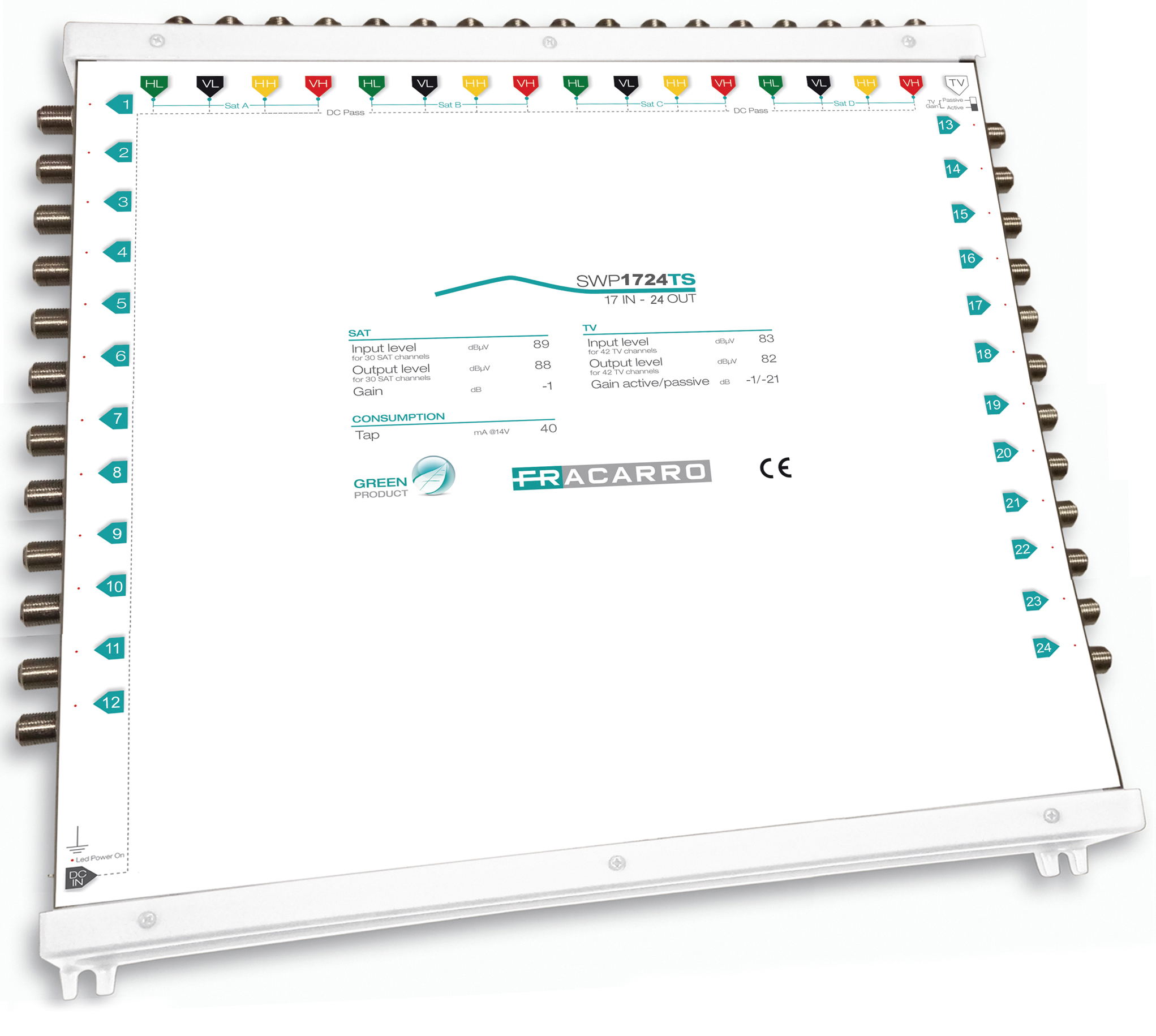

SWP1724TS
Codice 287358
17 Ingressi
Multiswitch compatto a 17 ingressi e 24 uscite derivate con dip switch per selezionare il guadagno TV attivo o passivo.
Caratteristiche tecniche
- Banda satellite fino a 2300MHz.
- Alto livello di uscita per coprire lunghe distanze con i cavi (60m con cavo da 6,7mm).
- Ogni porta ha un LED che mostra la corretta ricezione dei comandi DiSEqC.
- Canale di ritorno incluso quando il guadagno TV è passivo (5-65MHz).
- Quando il guadagno TV è passivo, il prodotto è interamente alimentato dai ricevitori, l'alimentatore serve solo ad alimentare il guadagno TV attivo, gli altri amplificatori e gli LNB.
- Alimentatore esterno PSU1340TS (13V, 4A) incluso nell'imballo con connettore Jack Maschio (2,1x5,5x12; interno positivo, esterno negativo); per ottimizzare gli spazi installativi e ridurre il tempo per la manutenzione.
- Dimensioni ridotte grazie al sistema di commutazione a matrice, con i connettori su entrambi i lati.
- Facile da installare grazie alla colorazione standard degli ingressi.
| SWP1724TS | ||
| Codice | 287358 | |
| Ingressi | 16 SAT, 1 TV | |
| Derivate | 24 | |
| SAT | ||
|---|---|---|
| Larghezza di banda SAT | MHz | 950-2300 |
| Guadagno SAT | dB | -7/-3 |
| Massimo livello uscita SAT | dBµV | 100 |
| TV | ||
| Banda passante TV | MHz | TV attivo: 47-862; TV passivo: 5-862 |
| Guadagno attivo TV | dB | -3 |
| Guadagno passivo TV | dB | -23 |
| Massimo livello uscita TV | dBµV | Guadagno TV attivo: 95 |
| Canale di ritorno | ||
| Banda passante | MHz | TV passivo: 5-65 |
| Consumo | ||
| Derivata | mA | 50 |
| Tensione alimentazione | Vdc/A | 120-240 / 50-60 |
| Assorbimento | mA | TV attivo: 160@13V; TV passivo interamente alimentato dal ricevitore |
| Corrente massima linea SAT | mA | TV passivo: 4000; TV attivo: 3840 |
| Caratteristiche generali | ||
| Dimensioni alimentatore | mm | 110x52x34 |
| Temperatura lavoro | °C | Da -10 a +55 |
| Isolamento SAT-SAT | dB | >30 |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978097067 | |
| Dimensioni imballo | mm | 390 x 255 x 55 |
| Dimensioni prodotto | mm | 260 x 310 x 40 |
| Peso lordo | Kg | 1.6 |
