Codice 287461
Serie PAM - DEM

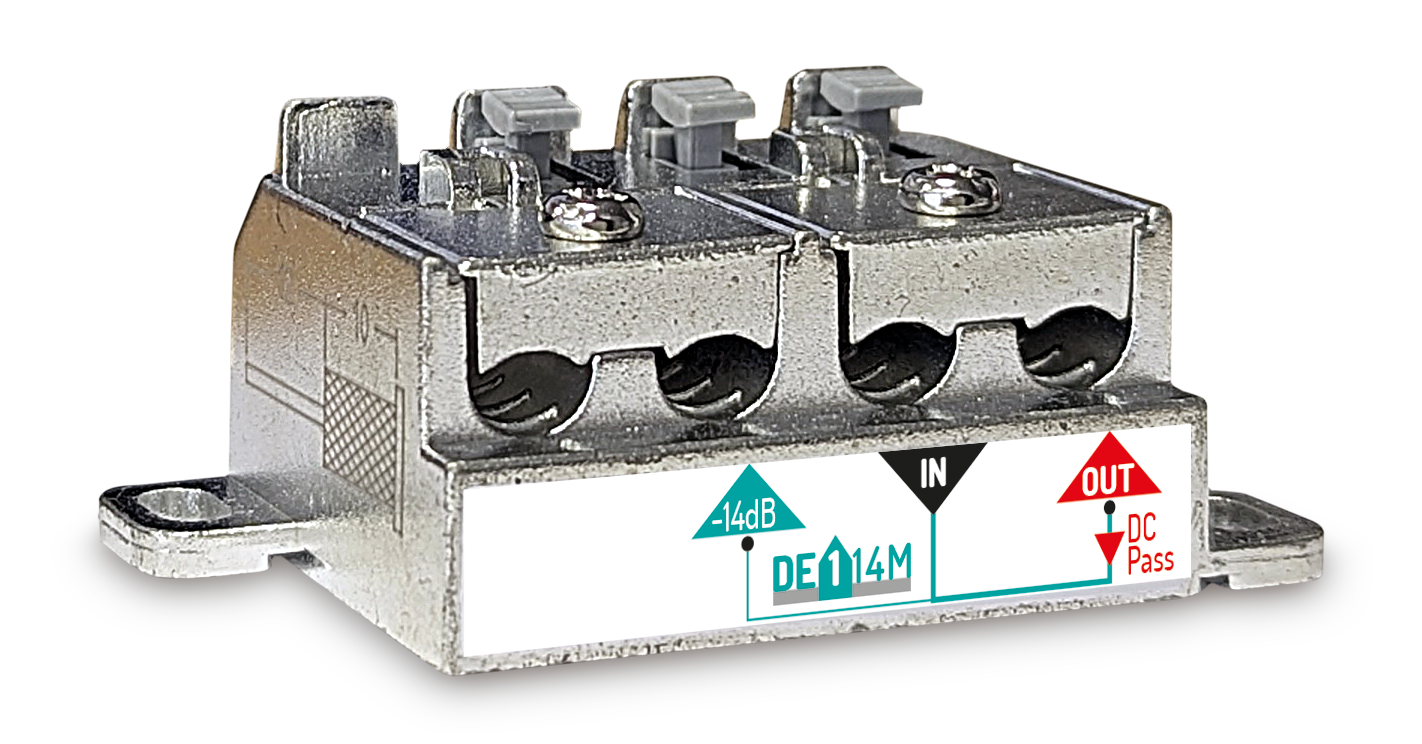

Derivatore a morsetto a 1 via con attenuazione 14dB della serie DEM in banda TV e Satellite (5-2400MHz).
DE114M
Caratteristiche tecniche
- Grazie all’esclusiva molletta di tenuta, il connettore centrale rimane solidale con il resto della meccanica, agevolando il fissaggio del cavo.
- Le dimensioni molto ridotte e la soluzione a morsetto, priva di connettore F, riducono notevolmente l’ingombro installativo.
- L’ottima schermatura garantisce la protezione del segnale dai disturbi 5G e 4G LTE presenti in aria.
- La nuova meccanica con alette di protezione (Rev. 1) evita che la molletta del connettore centrale possa essere accidentalmente premuta mentre si chiudono le cassette di derivazione.
- Porte di ingresso e di uscita separate, per poter utilizzare cavi di diametro diverso tra la calata e le uscite di derivazione.
- Passaggio DC dalle uscite verso l’ingresso in tutta la serie; blocco DC nelle uscite derivate dei modelli DE.
| DE114M | ||
| Codice | 287461 | |
| Derivate | 1 | |
| Perdita di passaggio | ||
|---|---|---|
| RC 5-40MHz | dB | 1.2 |
| TV 47-862MHz | dB | 1.3 |
| SAT 950-1750MHz | dB | 1.8 |
| SAT 1750-2150MHz | dB | 2 |
| SAT 2150-2400MHz | dB | 2.8 |
| Perdita di derivazione | ||
| RC 5-40MHz | dB | 14 |
| TV 47-862MHz | dB | 14 |
| SAT 950-1750MHz | dB | 14.5 |
| SAT 1750-2150MHz | dB | 15 |
| SAT 2150-2400MHz | dB | 15.5 |
| Isolamento uscite | ||
| RC 5-40MHz | dB | 20 |
| TV 47-862MHz | dB | 20 |
| SAT 950-1750MHz | dB | 20 |
| SAT 1750-2150MHz | dB | 20 |
| SAT 2150-2400MHz | dB | 20 |
| Caratteristiche generali | ||
| Perdita derivata | dB | 14 |
| Conformità | EN50083-2:2012/A1:2015 | |
| Dimensioni e imballo | ||
| Pezzi | 10 | |
| codice EAN | 8016978101238 | |
| EAN multiplo | 8016978101450 | |
| Dimensioni imballo | mm | 130 x 75 x 90 |
| Dimensioni prodotto | mm | 62 x 33 x 23 |
| Peso lordo | kg | 0.66 |
