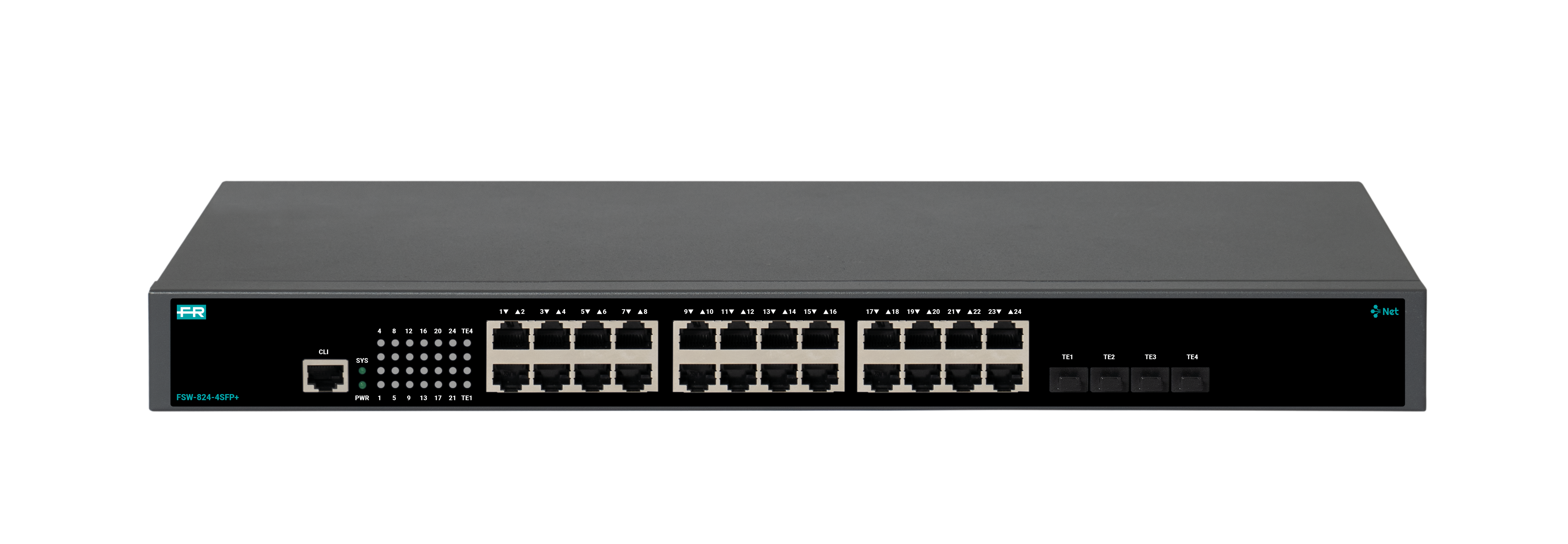

FSW-824-4SFP+

Codice 287765

Managed

Lo switch FSW-824-4SFP+ rappresenta una soluzione Layer 2+ ad alte prestazioni progettata per operare come nodo di aggregazione e distribuzione secondaria in architetture di rete complesse. L'hardware è ottimizzato per la gestione critica di flussi multicast, garantendo la massima efficienza nel delivery di servizi IPTV provenienti da sistemi Headend professionali quali 3DG-FLEX e GALAXIA. L'integrazione avanzata del protocollo IGMP Snooping permette una segmentazione dinamica del traffico che previene il flooding dei pacchetti e assicura l'integrità dei flussi per video sorveglianza UHD e streaming ad alta definizione.

La dotazione hardware comprende 24 interfacce Gigabit Ethernet per la connettività di accesso e 4 slot SFP+ da 10Gbps dedicati alle funzioni di uplink o hardware stacking. La funzionalità di stacking, limitata esclusivamente a switch della medesima serie, abilita la gestione logica tramite un unico indirizzo IP, semplificando le operazioni di manutenzione e incrementando la resilienza del backbone di rete.

Caratteristiche tecniche

Layer 2+
24 porte 10/100/1000 GE
4 porte 10G/1G SFP+
Switching capacity: 128 Gbps
Forwarding rate: 96 Mpps
Multicast/IGMP Snooping nativo
Fanless

Architettura Multicast Layer 2

Ottimizzazione Layer 2 e Multicast Management

IGMP Snooping (v1/v2/v3): Esegue il packet inspection dei messaggi di controllo per la generazione dinamica della Multicast Forwarding Table (MFT). Impedisce il flooding intra-VLAN isolando gli stream esclusivamente sulle porte con Join Report attivo, preservando la banda di accesso e riducendo l'overhead computazionale sui client.
IGMP Fast Leave: Abilita l'interruzione immediata del forwarding al rilevamento del messaggio Leave, eliminando i tempi di attesa della query standard. Fondamentale per ottimizzare i tempi di convergenza durante lo zapping e prevenire picchi di banda che causano jitter o pixel blocking.
MVR (Multicast VLAN Registration): Ottimizzato per scenari Multi-tenant/Hospitality. Permette la condivisione di una singola Multicast Source VLAN (es. da headend 3DG-FLEX) verso molteplici utenti, eliminando la duplicazione dei flussi nel backbone e mantenendo l'isolamento del traffico unicast.

Controllo Accessi (ACL) e Sicurezza

IGMP Filter: Policy granulari per porta che vincolano la sottoscrizione a specifici Multicast Group IP. Garantisce la sicurezza dei contenuti (Pay-TV) e protegge la Control Plane dello switch da attacchi DoS basati su IGMP flooding.
Transparent Pass-through: Modalità di bypass del protocollo di controllo per specifiche VLAN o interfacce, consentendo il transito del traffico video come broadcast nativo all'interno del dominio Layer 2.
Hardware Protection & Storm Control: Architettura con scheduling gerarchico e meccanismi di Storm Control per la soppressione automatica di traffico Broadcast, Multicast e Unknown Unicast anomalo.
Access Control: Suite di difesa multilivello contro attacchi DoS e TCP Flood, integrata con gestione privilegi RBAC per l'accesso sicuro alla CLI.

Policy QoS e Performance

Bandwidth Control: Gestione del traffico tramite CAR (Committed Access Rate) basato su porta o flusso per l'erogazione di banda garantita.
Algoritmi di Scheduling : Gestione avanzata delle code hardware tramite logiche SP (Strict Priority), WRR (Weighted Round Robin) o configurazione ibrida SP+WRR per la prioritizzazione del traffico Real-Time.

Funzioni
		FSW-824-4SFP+
Codice		287765
Ingresso LAN		24 x 10/100/1000M auto-negoziabile, 4 x 10GE/1GE SFP+
Console RJ45	RJ45	1
Backplane	Gbps	128
Forwarding rate	Mpps	96
Ventole		0
Noise@25°C	dBA	35
Forwarding mode		Store-forward
Memoria flash	MB	16
Memoria DRAM	MB	256
MAC		16k
Buffer size	MB	1.5
Interfacce VLAN		64
Routing table	RIB	512
MTBF	h	>200000
Management		Console, Telnet, SSHv1/2, Web-GUI: HTTP, HTTPS/SSL, Reset button, SNMP v1/v2c/v3, RMON, SNMP, alarm/inform/traps, NTP, SPAN, RSPAN (1:1 and N:1 mirror), LLDP, LLDP-MED, ZTP (Zero Touch Provisioning), Optical DDM, Ethernet cable diagnosis
Applicazioni		Spanning Tree: 802.1d STP, 802.1w RSTP, 802.1s MSTP, BPDU protection, root protection and ring protection, L2PT for BPDU IPv4: Static routing, RIP, OSPF, VRRP IPv6: ICMPv6, DHCPv6, ACLv6, IPv6 Telnet, IPv6 QoS, IPv6 Neighbor Discovery, Path MTU Discovery, MLD Snooping Reliablity: Static and LACP link aggregation, 64 groups, ups to 8 ports, in one group, EAPS, ERPS, ISSU MAC switching: Static configuration and dynamic MAC learning(16K), MAC browsing and removal, Configurable aging time of the MAC address, Limited number of learnable MAC addresses, MAC filtration, Black-hole MAC list Jumbo frame: 9k
VLAN		4096 VLAN IDs, 4094 active VLAN, 64 SVI, GVRP, 1:1 and N:1 VLAN Mapping, QinQ and selective QinQ, Private VLAN, Voice-VLAN
MULTICAST		IGMP v1/v2/v3 (1024 groups), IGMP Snooping, IGMP Fast Leave, Multicast group policy and multicast number limit Multicast filtering, MVR, Support for transparent passing of multicast traffic, without IGMP snooping in certain port and VLAN
QoS		Traffic classification of port/L2 4 protocol headers/VLAN/CoS/DSCP CAR traffic control, 802.1P/DSCP priority mapping and remark, Multiple queuing algorithms such as SP, WRR or SP+WRR, Tail-Drop, WRED, Traffic supervision and traffic shaping, 8 queues per port
DHCP		DHCP server, client, relay, snooping
Security		L2 L4 ingress/egress ACL (895 IPv4 FP, 384 IPv6 FP) Anti-DOS/IP spoofing/TCP/ping/SYN/ICMP flood attacks Broadcast/multicast/unknown-unicast storm-control Port isolation Port Security, MAC address limitation, IP+MAC+port binding DHCP Snooping, DHCP Option 82 DAI(Dynamic ARP Inspection) IPSG(IP Source Guard) IEEE 802.1x certification MAC-based authentication AAA Radius, TACACS+ Multiple user privileges
Caratteristiche principali
Tensione alimentazione	V	100-240 (50-60Hz)
Consumo	W	<35
Temperatura lavoro	°C	Da 0 a +50
Umidità relativa	%	da 10 a 90 (senza condensa)
Dimensioni e imballo
Imballo		Cavo di alimentazione (presa Schuko) Kit di montaggio a rack (viti e dadi a gabbia non inclusi) Cavo seriale RJ45/RS232 femmina
Pezzi		1
codice EAN		8016978108442
Dimensioni imballo	mm	500 x 320 x 80
Dimensioni prodotto	mm	440 x 180 x 44
Peso lordo	kg	3.7
Peso	kg	2.4

Documentazione

Datasheet

Immagine HD

Garanzia classificazione Q2
2 anni dalla data d’acquisto o 30 mesi dalla data di produzione

Conformità
Scarica la dichiarazione di confomità, oppure consulta ce.fracarro.com

Smaltimento imballi
Consulta il documento per il corretto smaltimento degli imballi ai sensi della Decisione 129/97/CE
