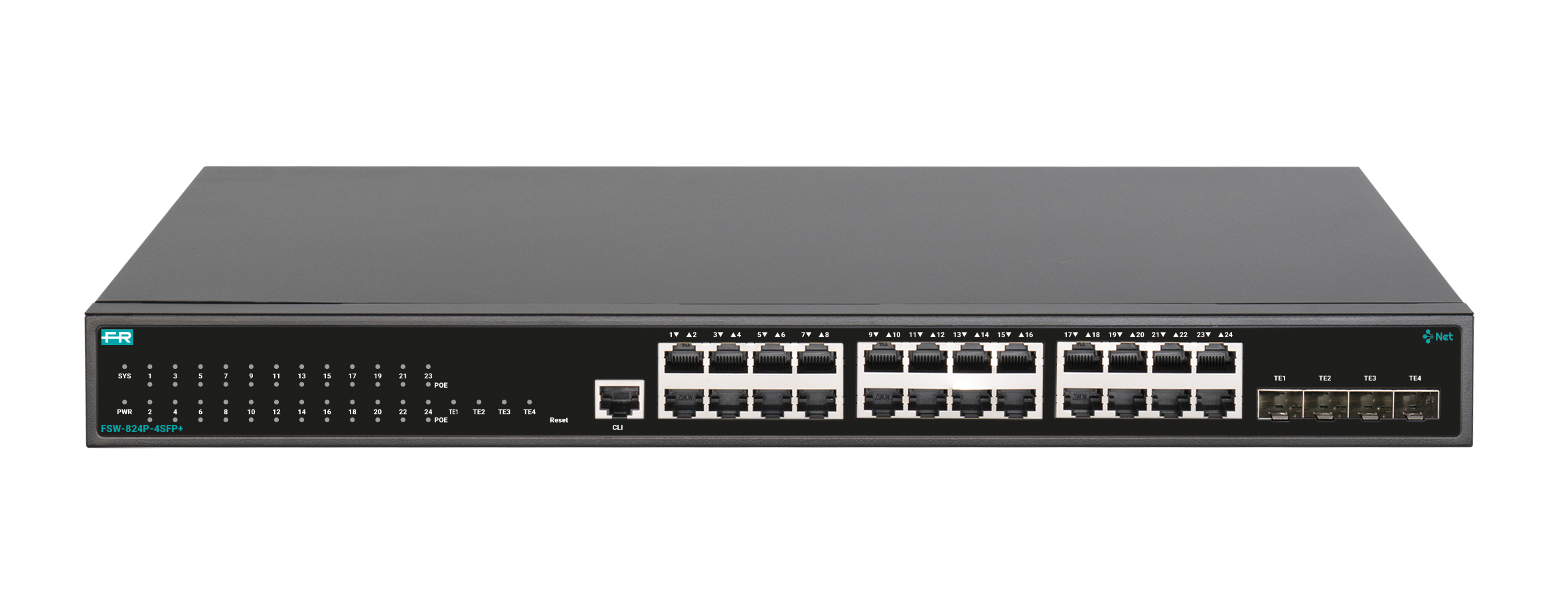

FSW-824P-4SFP+

Codice 287767

Managed

Lo switch FSW-824P-4SFP+ rappresenta una soluzione Layer 2+ ad alte prestazioni specificamente ingegnerizzata per operare nei segmenti di aggregazione e distribuzione secondaria all'interno di architetture di rete complesse. L'architettura hardware è ottimizzata per la gestione critica di flussi multicast, garantendo la massima efficienza nel delivery di servizi IPTV carrier-grade originati da sistemi Headend professionali quali 3DG-FLEX e GALAXIA. L'integrazione avanzata del protocollo IGMP Snooping abilita una segmentazione dinamica del traffico che previene il flooding dei pacchetti intra-VLAN, assicurando l'integrità dei flussi per applicazioni di video sorveglianza UHD e streaming ad alta definizione a bassa latenza.

La configurazione hardware del dispositivo si distingue per la presenza di 24 interfacce Gigabit Ethernet con supporto agli standard IEEE 802.3af/at (PoE/PoE+), garantendo un PoE Power Budget totale di 370W per l'alimentazione diretta di apparati di rete ad alto assorbimento. Queste porte sono affiancate da 4 slot SFP+ da 10Gbps dedicati esclusivamente alle funzioni di uplink ad alta banda o all'implementazione di hardware stacking. Questa capacità di stacking, limitata agli apparati della medesima serie, permette una gestione logica centralizzata tramite un unico indirizzo IP, semplificando drasticamente le operazioni di manutenzione ordinaria e incrementando la resilienza complessiva del backbone di rete.

Caratteristiche tecniche

Layer 2+
24 porte PoE/PoE+ 10/100/1000 GE
4 porte 10G/1G SFP+
Switching capacity: 128 Gbps
Forwarding rate: 96 Mpps
Multicast/IGMP Snooping nativo
Power budget: 370W

Architettura Multicast Layer 2

Ottimizzazione Layer 2 e Multicast Management

IGMP Snooping (v1/v2/v3): Esegue il packet inspection dei messaggi di controllo per la generazione della Multicast Forwarding Table (MFT). Isola gli stream sulle porte con Join Report attivo, riducendo l'overhead computazionale sui client.
IGMP Fast Leave: Interrompe il forwarding al rilevamento del messaggio Leave senza attendere il timeout della query standard. Riduce i tempi di convergenza durante il cambio canale e previene picchi di banda.
MVR (Multicast VLAN Registration): Permette la condivisione di una singola Multicast Source VLAN verso molteplici Receiver VLANs utente. Elimina la duplicazione dei flussi nel backbone mantenendo l'isolamento del traffico unicast.

Controllo Accessi (ACL) e Sicurezza

IGMP Filter: Policy per porta che vincolano la sottoscrizione a specifici indirizzi IP di gruppi multicast. Protegge la Control Plane dello switch da saturazione e accessi non autorizzati.
Transparent Pass-through: Modalità di bypass del protocollo IGMP per specifiche VLAN o interfacce, trattando il traffico video come broadcast nativo.
Hardware Protection & Storm Control: Architettura con scheduling gerarchico e meccanismi di soppressione per traffico Broadcast, Multicast e Unknown Unicast anomalo. Supporta la gestione dei privilegi tramite RBAC per l'accesso CLI.

Policy QoS e Performance

Bandwidth Control: Gestione del traffico tramite CAR (Committed Access Rate) basato su porta o flusso.
Algoritmi di Scheduling: Gestione delle code hardware tramite logiche SP (Strict Priority), WRR (Weighted Round Robin) o configurazione ibrida SP+WRR.


		FSW-824P-4SFP+
Codice		287767
Ingresso LAN		24 x 10/100/1000M PoE auto-negoziabile, 4 x 10GE/1GE SFP+
Console RJ45	RJ45	1
Backplane	Gbps	128
Forwarding rate	Mpps	96
POE power budget	W	370
Ventole		2
Noise@25°C	dBA	37.5
Forwarding mode		Store-forward
Memoria flash	MB	16
Memoria DRAM	MB	256
MAC		16k
Buffer size	MB	1.5
Interfacce VLAN		64
Routing table	RIB	512
MTBF	h	>200000
POE power budget	W	370
Funzioni
Management		Console, Telnet, SSH v1/2, HTTP, HTTPS, SNMP v1/v2/v3, RMON, TFTP, FTP, SFTP, NTP, ZTP, SPAN, RSPAN, Dying gasp
Applicazioni		Spanning Tree: 802.1D (STP), 802.1W (RSTP) and 802.1S (MSTP), BPDU guard, root guard and loopback guard IPv4: Static route, RIP, OSP, IPv4/v6 dual stack Routing table: 512 IPv6: ICMPv6, DHCPv6, ACLv6 and Ipv6, IPv6 neighbor discovery, Path MTU discovery Telnet, MLD V1, MLD snooping, IPv6 Static Routing, RIPng, SPFv3, Manual tunnel, ISATAP tunnel,6 to 4 tunnel Reliablity: Static/LACP link aggregation, Interface backup, EAPS and ERPS, ISSU uninterrupted system upgrade, BVSS, ups to 16-units per stack, VRRP, UDLD Jumbo frame: 9k Total output BTU (1000BTU/H=293W): 1392.49
VLAN		4096 Active VLAN, QinQ & Selective QinQ, GVRP, Voice-VLAN
MULTICAST		IGMP v1/v2/v3, IGMP Snooping, IGMP Fast Leave, MVR, IGMP filter
QoS		CAR, HQoS, MAC/IP/TCP/UDP/VLAN/ COS/ DSCP/ TOS based QoS, 802.1P/ DSCP priority relabeling, SP, WRR, and “SP+WRR”, Tail-Drop, WRED, flow monitoring and traffic shaping
DHCP		DHCP server/relay/client DHCP snooping/option82
Security		Port isolation,Port security and “IP+MAC+port” binding,MAC sticky DAI &IP source guard,PPPoE+ IEEE 802.1x, AAA, Radiusand BDTacacs+ L2/L3/L4 ACL flow identification and filtration Anti-attack from DDoS, TCP’s SYN Flood, UDP Flood, etc. Broadcast/multicast/unknown unicast storm-control MD5, SHA-256,RSA-1024,AES256
Caratteristiche principali
Tensione alimentazione	V	100-240 (50-60Hz)
Consumo	W	<408
Temperatura lavoro	°C	Da 0 a +50
Umidità relativa	%	da 10 a 90 (senza condensa)
Dimensioni e imballo
Imballo		Cavo di alimentazione (presa Schuko) Kit di montaggio a rack (viti e dadi a gabbia non inclusi) Cavo seriale RJ45/RS232 femmina
Pezzi		1
codice EAN		8016978108466
Dimensioni imballo	mm	555 x 295 x 88
Dimensioni prodotto	mm	440 x 210 x 44
Peso lordo	kg	4.1
Peso	kg	3

Documentazione

Datasheet

Immagine HD

Garanzia classificazione Q2
2 anni dalla data d’acquisto o 30 mesi dalla data di produzione

Conformità
Scarica la dichiarazione di confomità, oppure consulta ce.fracarro.com

Smaltimento imballi
Consulta il documento per il corretto smaltimento degli imballi ai sensi della Decisione 129/97/CE
