Amplificatori TV con filtro 5G integrato

Nella fase di passaggio al nuovo nuovo standard digitale DVB-T2 è importante disporre di soluzioni adattabili alle diverse esigenze degli impianti. Con gli amplificatori da palo e da interno serie T2 è possibile gestire facilmente i sistemi installati grazie al filtro 5G integrato.

Switch OFF: pronti a partire

Il passaggio al nuovo standard digitale DVB-T2 si verificherà in tutta Italia a partire dal 1 gennaio 2023, ma già da oggi gli operatori del settore devono tenere conto di alcuni importanti cambiamenti. L’applicazione del nuovo Piano Nazionale di Assegnazione delle Frequenze (PNAF), previsto a seguito della cessione della banda 700 MHz per lo sviluppo delle reti 5G, si è concluso su tutto il territorio nazionale e potrebbe comportare la necessità di intervenire sugli impianti in modo da consentire la corretta visione dei programmi.

Switch OFF

Filtro 5G integrato

In questa particolare fase di passaggio, Fracarro mette a disposizione degli installatori una gamma di soluzioni per l’amplificazione TV, caratterizzata dal nuovo filtro 5G e 4G LTE integrato che consente di eliminare tutte le interferenze causate dai ripetitori telefonici nella banda UHF superiore a 694MHz; questa condizione può rendersi necessaria quando tra il sistema d’antenna e la stazione di trasmissione è presente un emittente per i servizi mobile.

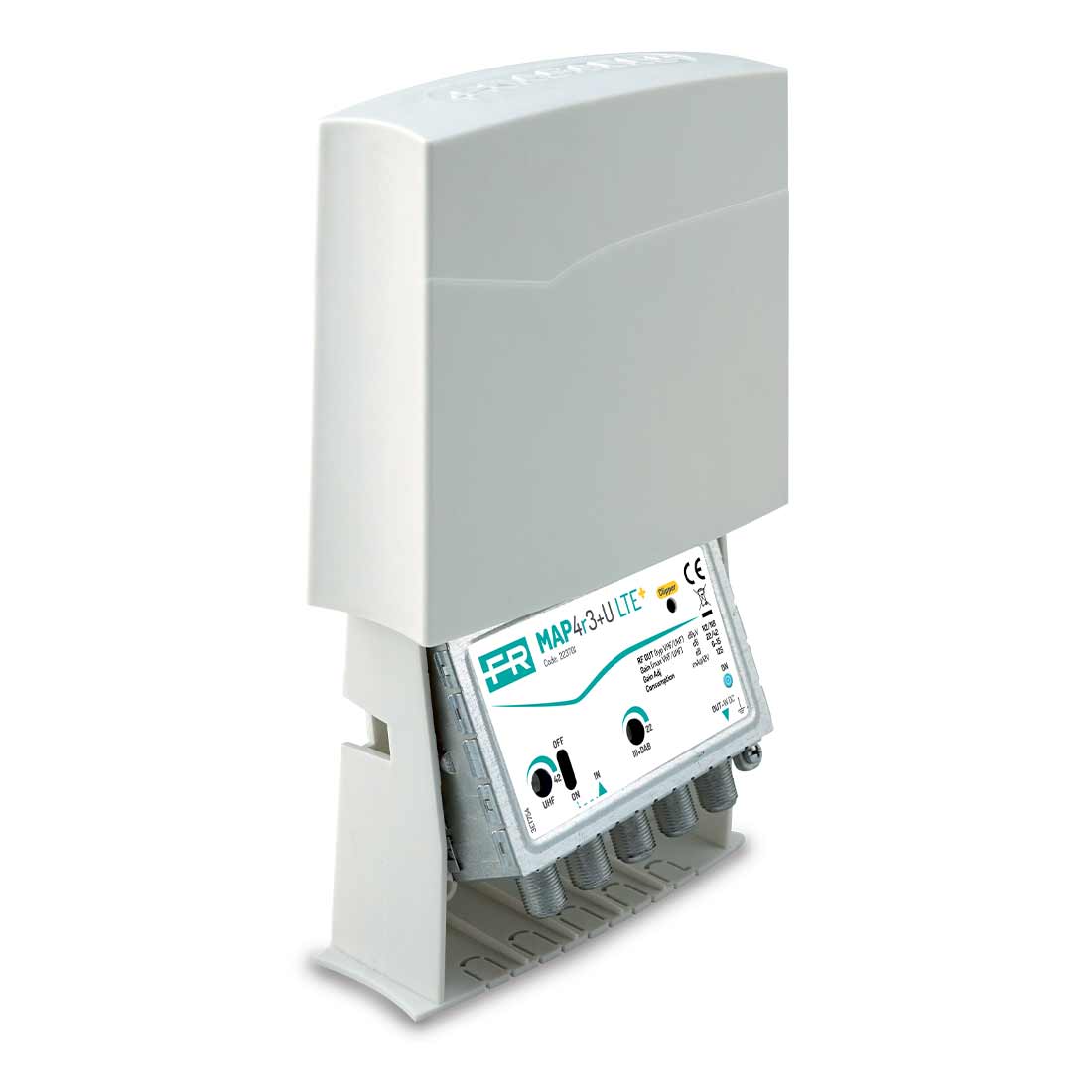

Amplificatori da palo MAP EVO T2

Disponibili nei modelli a 1, 2, 3 e 4 ingressi, i nuovi amplificatori multingresso da palo MAP EVO T2 si caratterizzano per il  livello di uscita fino a 116dBµV in banda UHF, le amplificazioni separate VHF/UHF e le regolazioni indipendenti del guadagno per ogni ingresso.

  • Filtro 5G integrato: per eliminare le interferenze LTE 4G a 790MHz e 5G a 694MHz; garantendo alle connessioni maggior protezione alle intemperie rispetto a un filtro esterno
  • Funzionalità Clipper sui modelli con guadagno più alto: limita automaticamente il guadagno del dispositivo per garantire il massimo livello di uscita RF e ridurre al minimo l’intermodulazione
  • Telaio in ZAMA pressofusa con coperchi metallici per garantire un’alta schermatura ai disturbi LTE
  • Passaggio della telealimentazione sugli ingressi UHF e LED di presenza dell’alimentazione su tutti i modelli
  • La nuova campana protettiva da esterno in ABS è dotata di una apertura a slitta e sistema di basculamento della sezione di amplificazione, per rendere più facile il lavoro dell’installatore in fase di collegamento e messa in opera dell’amplificatore da palo
  • Disponibili anche nei pratici kit con antenna
vai ai prodotti
Codice Articolo Numero
ingressi
Tipo
ingressi
Guadagno
dB
Liv. uscita
dBµV
Consumo
mA@12V
Clipper
223753 MAP2R3+U T2 1 3+DAB+U 20,25 112,116 80 -
223751 MAP4R3+U T2+ 1 3+DAB+U 22,42 112,116 125
223752 MAP4RU T2+ 1 UHF 42 116 100
223724 MAP2R3UPASS LTE 2 3+DAB,U 21,- 110,- 35 -
223755 MAP3R3U T2 2 3+DAB,U 21,28 112,116 80 -
223756 MAP3R3+UU T2 2 3+DAB+U,U 28,28 112,116 60 -
223754 MAP4R3U T2+ 2 3+DAB,U 22,42 112,116 125
223757 MAP3R3UU T2 3 3+DAB,U,U 21,28 112,116 105 -
223776** MAP3R3UU 2 5G 3 3+DAB,U,U 26,28 112,116 140 -
223758 MAP4R3UU T2+ 3 3+DAB,U,U 22,40 112,116 125
223759 MAP2R345U T2 4 3+DAB,4,5,U 21,25 112,116 80 -
223750* MAP2R345U T2/.. 4 3+DAB,4,5,U 21,25 112,116 80 -
223716*** MAP2RFM3USAT 4 FM,3+DAB,U,SAT 22,20,25,1 112,116 80 -

*      Modello a taratura speciale (taglio 35/36 default, selezionabili: 30/31, 31/33, 40/42 e 41/43)
**    Modello con 2 uscite
***  Passaggio toni DISEqC attraverso l’ingresso SAT

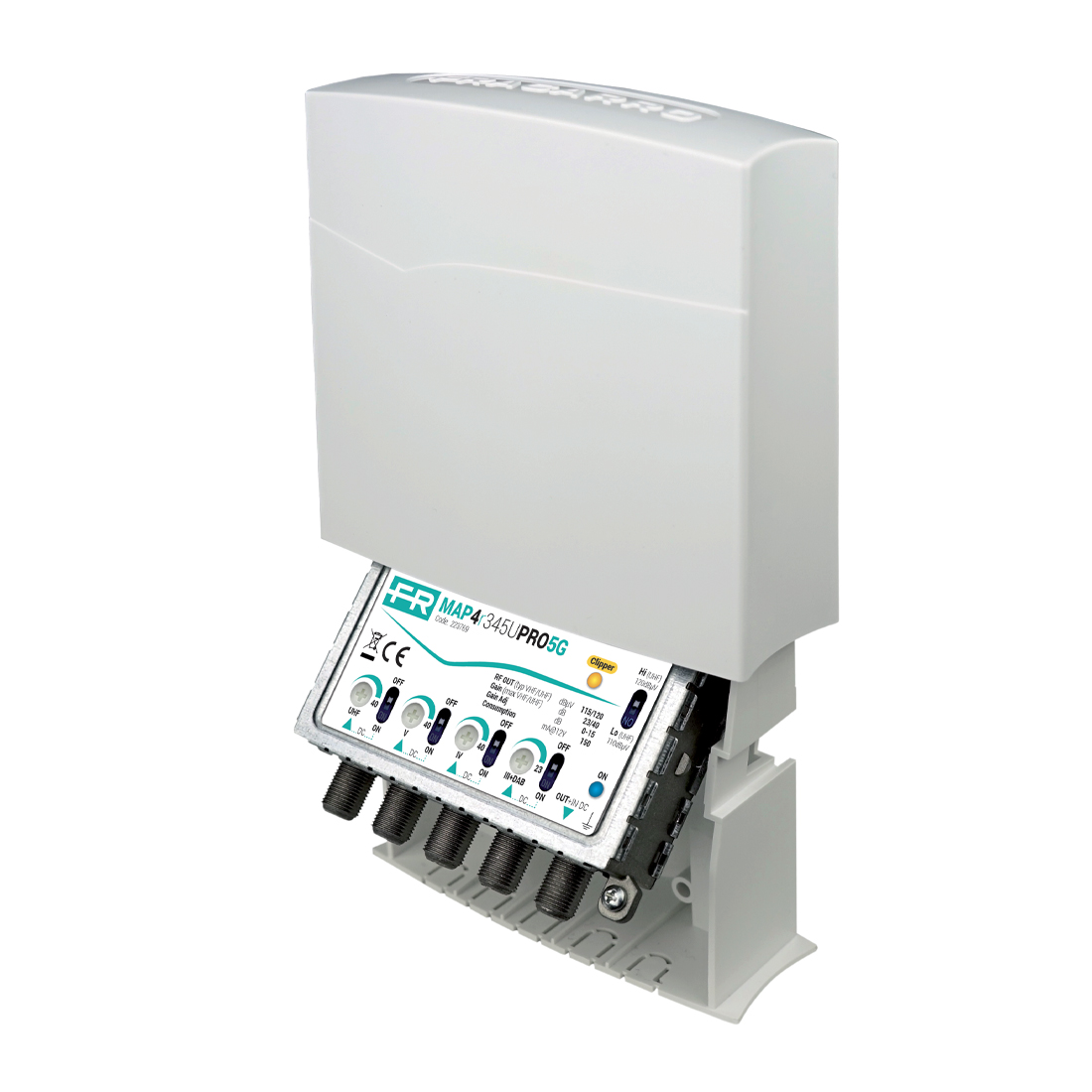

Amplificatori da palo MAP PRO 5G

Disponibili nei modelli a 1, 3 e 4 ingressi, i nuovi amplificatori multingresso da palo ad alte prestazioni MAP PRO 5G si caratterizzano per il  livello di uscita fino a 120dBµV in banda UHF, le amplificazioni separate VHF/UHF con gestione e regolazioni del guadagno indipendenti per ogni ingresso.

  • Selettore “Hi/Low”: permette di regolare il massimo livello di segnale di uscita UHF su due livelli differenti (110 dBµV e 120 dBµV), in questo modo è possibile settare rapidamente il livello UHF giusto in funzione delle dimensioni dell’impianto coassiale da servire.
  • Filtro 5G integrato: per eliminare le interferenze LTE 4G a 790 MHz e 5G a 694 MHz; garantendo alle connessioni maggior protezione alle intemperie rispetto a un filtro esterno.
  • Funzionalità Clipper: presente su tutti i modelli, limita automaticamente il guadagno del dispositivo per garantire il massimo livello di uscita RF e ridurre al minimo l’intermodulazione.
  • Telaio in ZAMA pressofusa con coperchi metallici per garantire un’alta schermatura ai disturbi LTE.
  • La nuova campana protettiva da esterno in ABS è dotata di una apertura a slitta e sistema di basculamento della sezione di amplificazione, per rendere più facile il lavoro dell’installatore in fase di collegamento e messa in opera dell’amplificatore da palo.
vai ai prodotti
Codice Articolo Numero
ingressi
Tipo
ingressi
Guadagno
dB
Liv. uscita
dBµV
Consumo
mA@12V
Clipper
223771 MAP4R3+4+5PRO5G 1 3+DAB+4+5
(regolazione separata)
23,41,41 115/120 155
223770 MAP4R3UUPRO5G 3 3+DAB, UHF, UHF 23,40,40 115/120 150
223769 MAP4R345UPRO5G 4 3+DAB, 4, 5, UHF 23,40,40,40 115/120 150
223772* MAP4R345UPRO5G/
(taratura speciale)
4 3+DAB, 4, 5, UHF 23,40,40,40 115/120 150

* Modello a taratura speciale (taglio 35/36 default, selezionabili: 30/31, 31/33, 40/42 e 41/43)

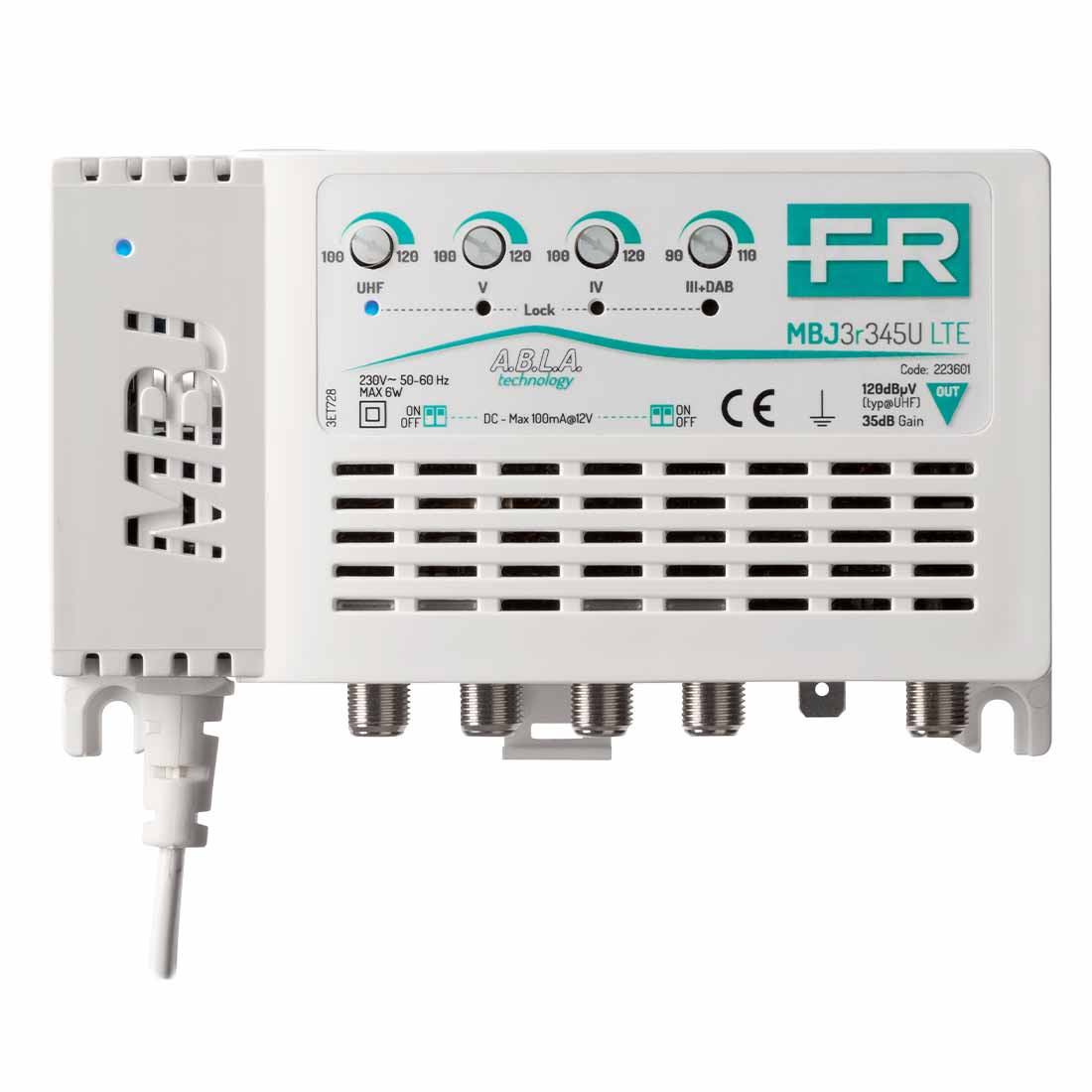

Centralini multingresso MBJ EVO T2

Nuovi centralini multingresso autoalimentati da interno con livello di uscita fi no a 120dBμV in banda UHF e regolazioni del livello d’uscita (0-20dB) indipendenti e stabilizzate per ogni ingresso.

  • Filtri 5G integrato: per eliminare le interferenze LTE 4G a 790MHz e 5G a 694MHz, massimizzando il guadagno e il livello del segnale in distribuzione rispetto all’uso di un filtro esterno.
  • A.B.L.A. Technology: mantiene costante il livello di uscita impostato al variare del segnale in ingresso; ogni ingresso è dotato di un LED A.B.L.A. che permette di individuare immediatamente se i livelli RF di ogni ingresso sono compresi all’interno del range di lavoro corretto e se i circuiti A.B.L.A. dedicati stanno mantenendo costante livello di uscita
  • Alta schermatura ai disturbi LTE e contenitore in ABS ignifugo in classe V0
  • Abilitazione della telealimentazione su tutti gli ingressi e protezione contro i corto circuiti autoripristinante
  • Disponibili anche nei pratici kit con antenna
vai ai prodotti
Codice Articolo Numero
ingressi
Tipo
ingressi
Guadagno
dB
Liv. uscita
dBµV
A.B.L.A.
223617 MBJ2R3+4+5 T2 1 3+DAB+4+5 25,25 110,115
223620 MBJ3R3+4+5 T2 1 3+DAB+4+5 35,35 110,120
223621 MBJ3R3U T2 2 3+DAB,U 35,35 110,120
223619 MBJ2R3UU T2 3 3+DAB,U,U 20,20 110,115
223616 MBJ3R3UU T2 3 3+DAB,U,U 32,32 110,120
223612 MBJ3RFM+3UU 700 3 FM+3+DAB,U,U 32,32 110,120
223618 MBJ2R345U T2 4 3+DAB,4,5,U 20,20 110,115
223622* MBJ2R345U T2/.. 4 3+DAB,4,5,U 20,20 110,115
223615 MBJ3R345U T2 4 3+DAB,4,5,U 35,35 110,120
223623* MBJ3R345U T2/.. 4 3+DAB,4,5,U 35,35 110,120

*      Modello a taratura speciale (taglio 35/36 default, selezionabili: 31/33, 40/42 e 41/43)

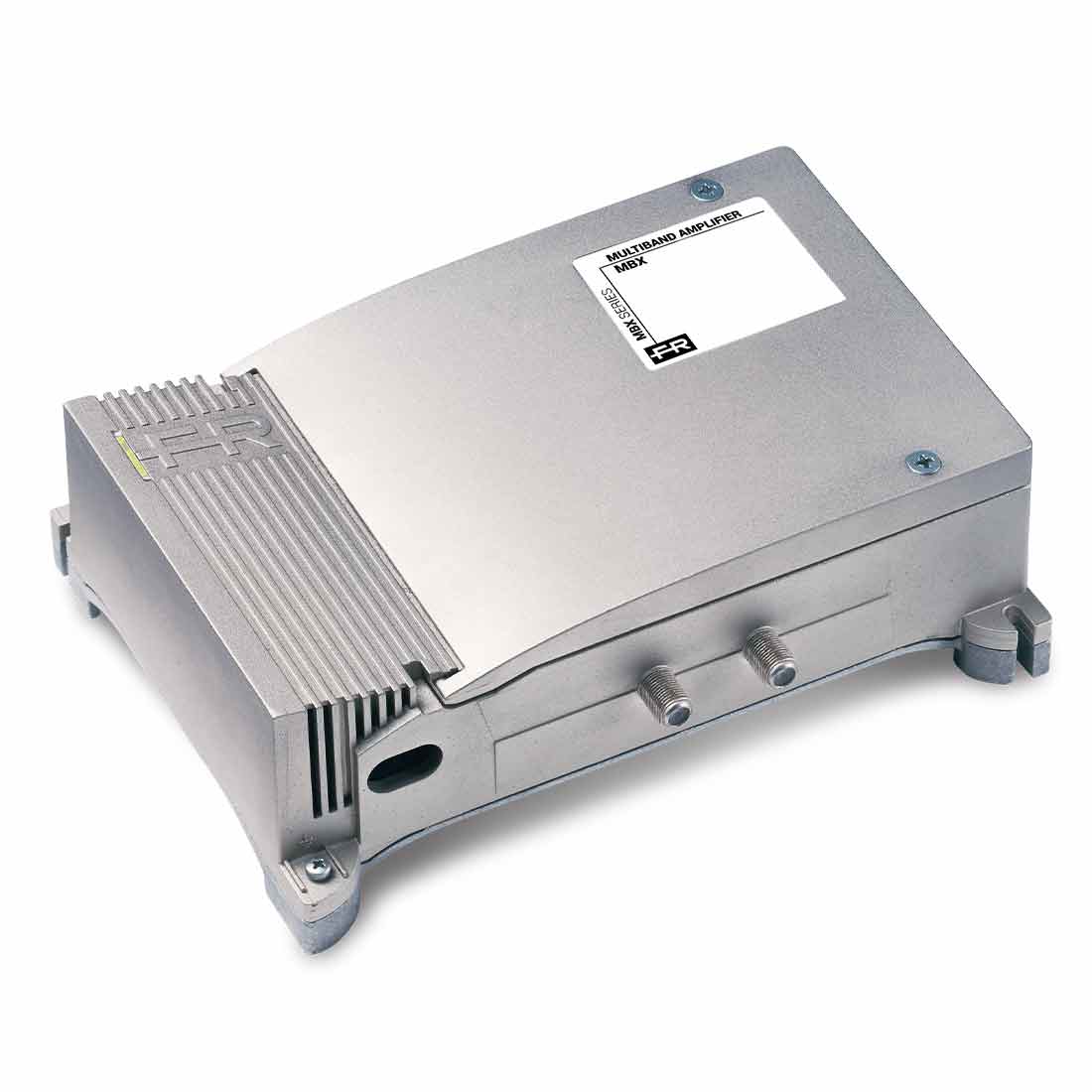

Amplificatori da interno MBX T2

I nuovi amplificatori da interno con livello di uscita fino a 125dBµV in banda UHF e regolazioni del guadagno (0-20dB) indipendenti per ogni ingresso

  • Filtri 5G integrato: per eliminare le interferenze LTE 4G a 790MHz e 5G a 694MHz, massimizzando il guadagno e il livello del segnale in distribuzione rispetto all’uso di un filtro esterno.
  • Elevato guadagno (fino a 43dB) per servire impianti di medie e grandi dimensioni
  • Telaio in ZAMA pressofusa con coperchi metallici e viti imperdibili per garantire un elevata schermatura ai disturbi LTE
  • Abilitazione della telealimentazione su tutti gli ingressi e alimentatore switching ad alto rendimento con bassi consumi
vai ai prodotti
Codice Articolo Numero
ingressi
Tipo
ingressi
Guadagno
dB
Liv. uscita
dBµV
235125 MBX5710 T2 1 3+DAB+U 43,43 122,125
235126 MBX5720 T2 2 3+DAB,U 43,43 122,125
235124 MBX5541 T2 4 FM,3+DAB,U,U 31,31 122,125
235123 MBX5741 T2 4 FM,3+DAB,U,U 38,43 122,125
235122 MBX5540 T2 4 3+DAB,4,5,U 31,31 122,125
235121 MBX5740 T2 4 3+DAB,4,5,U 38,43 122,125

Centrali compatte ad alta selettività

La famiglia di centrali programmabili FRPRO è stata progettata per filtrare in modo altamente selettivo, amplificare e convertire i canali digitali terrestri DVB-T e DVB-T2 nelle bande VHF e UHF.
Le centrali sono dotate di controllo automatico della potenza di ingresso con altissima dinamica e filtro LTE autoadattante per ciascun ingresso UHF. Il setup si effettua velocemente da tastiera e display, mentre il codice di sicurezza garantisce la massima protezione contro le manomissioni.

vai ai prodotti

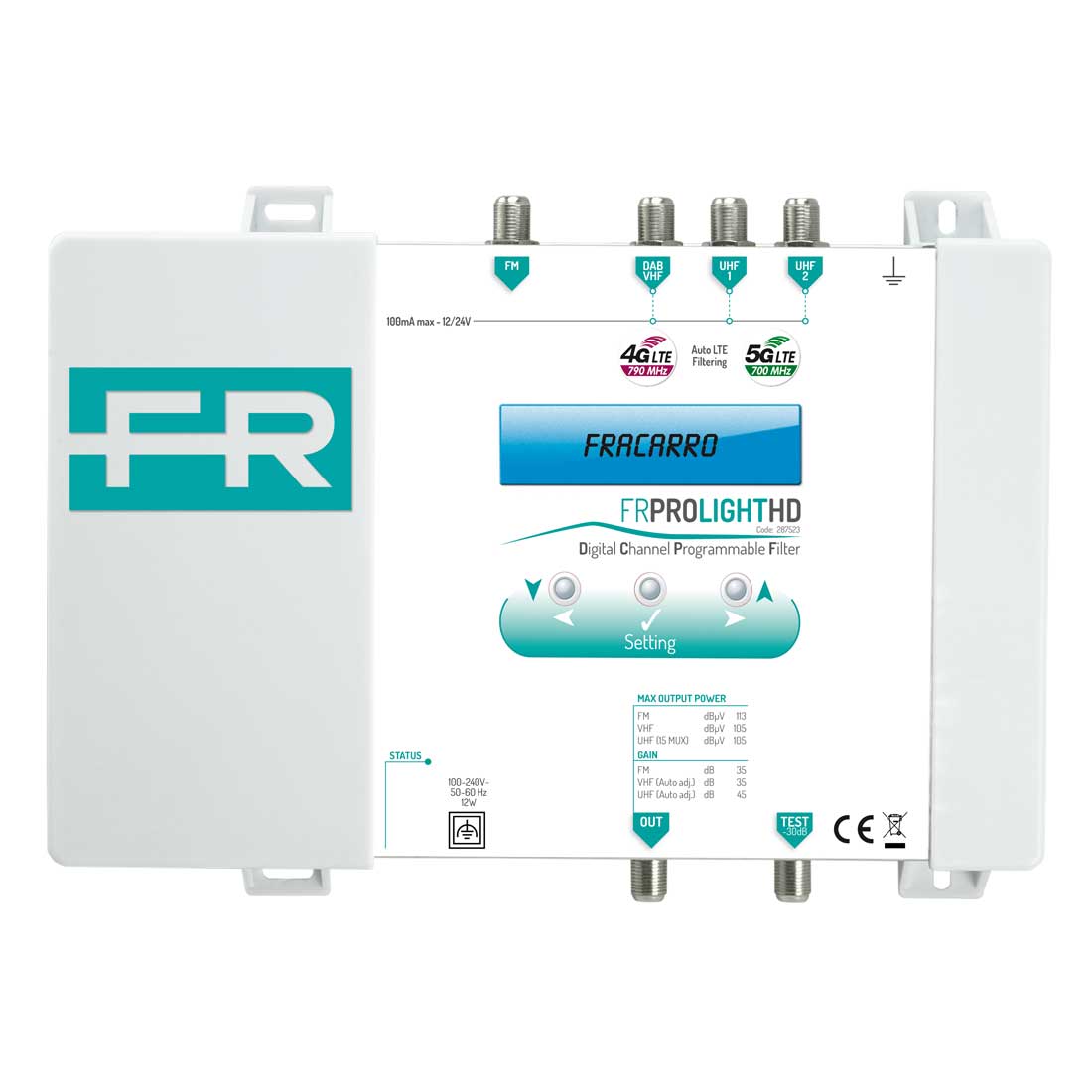

FR PRO LIGHT HD

  • 4 ingressi: FM, VHF+DAB, UHF 1 e UHF 2
  • Livello di uscita 108dBµV per ciascun filtro (120dBµV totali)
  • 15 filtri, da 1 a 6 canali, ciascuno con 3 livelli di selettività

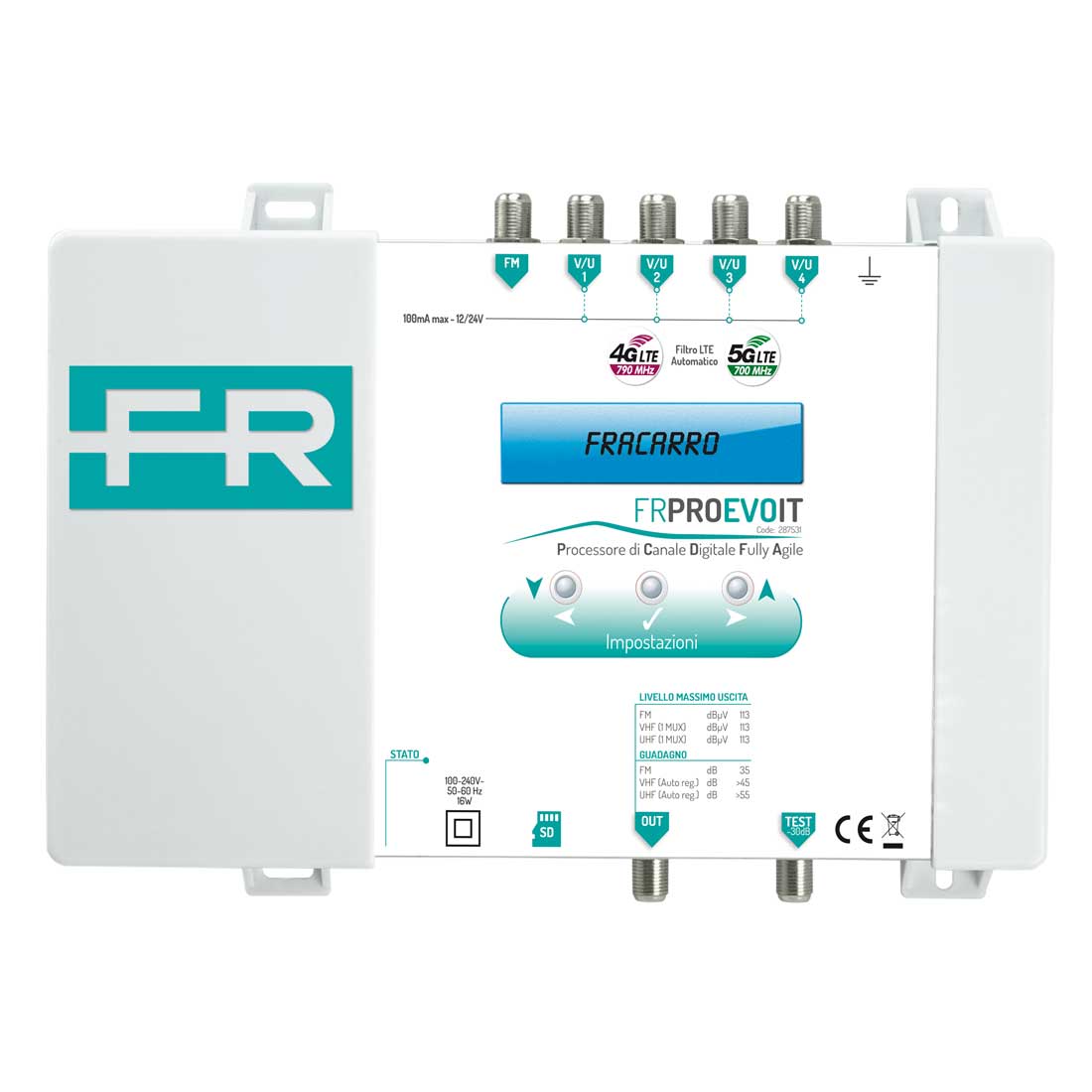

FR PRO EVO IT

  • 5 ingressi: FM e 4 VHF/UHF flessibili
  • Livello di uscita 113dBµV per ciascun filtro (128dBµV totali)
  • 32 filtri, da 1 a 6 canali, ciascuno con 8 livelli di selettività
  • Riduce il disturbo quando un canale viene spento dal broadcaster, per non influenzare i canali adiacenti
  • Slot SD per il salvataggio della configurazione

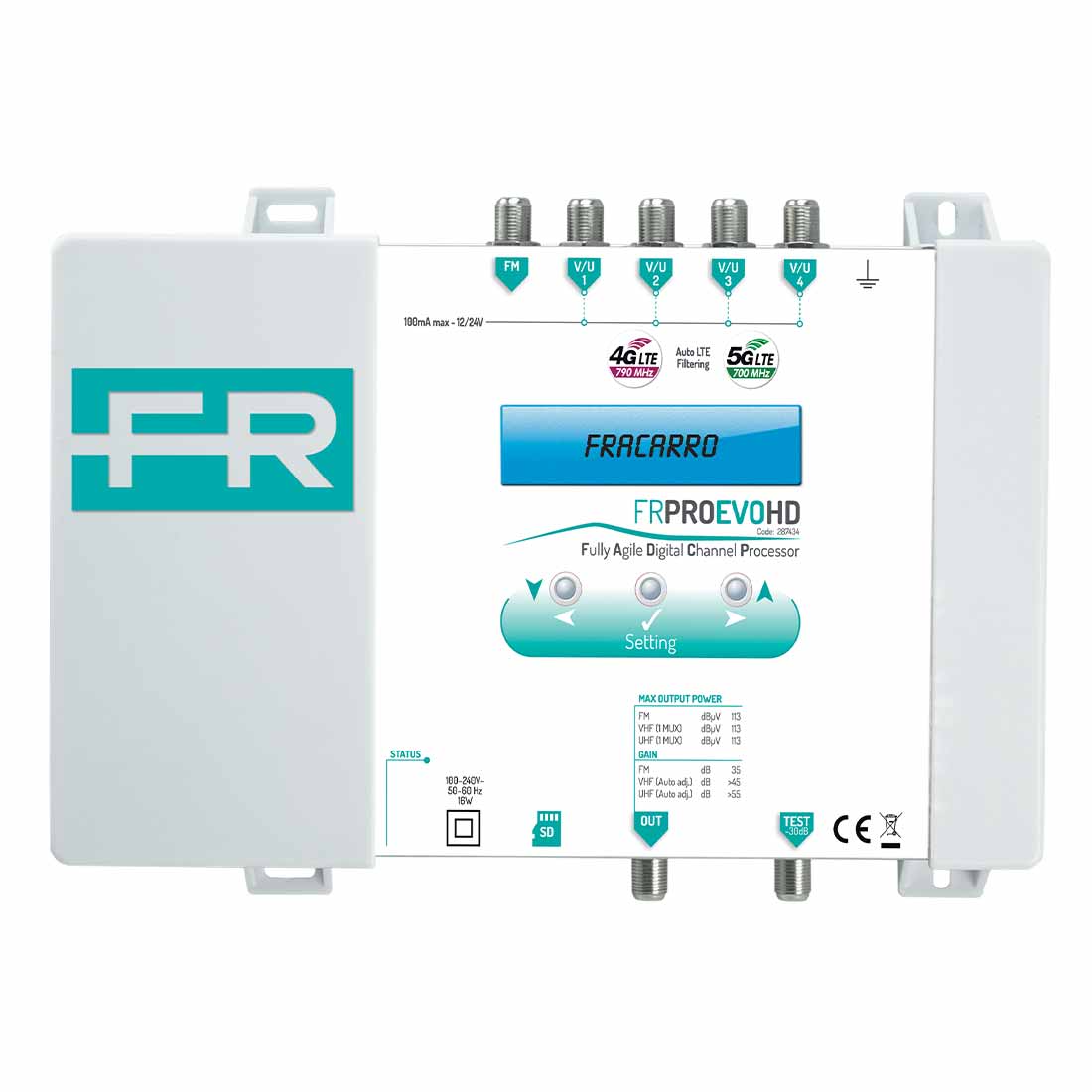

FR PRO EVO HD

  • 5 ingressi: FM e 4 VHF/UHF flessibili
  • Livello di uscita 118dBµV per ciascun filtro (>130dBµV totali)
  • 32 filtri, da 1 a 6 canali ciascuno con 8 livelli di selettività
  • Riduce il disturbo quando un canale viene spento dal
  • broadcaster, per non influenzare i canali adiacenti
  • Slot SD per il salvataggio della configurazione

Nuove centrali compatte

La famiglia di centrali programmabili FRPRO, ideale per equalizzare i canali nelle zone in cui i segnali vengono ricevuti da diverse
direzioni, con livelli diversi tra loro, si completa con due modelli che integrano nuove funzionalità:

  • Self Equalizer: il prodotto effettua una scansione dei segnali ricevuti negli ingressi ed amplifica in modo automatico i canali rilevati, equalizzandoli in uscita.
  • Repeated Mux Conversion: in caso di canali presenti su più ingressi, si può scegliere se mantenere solo il canale a potenza più alta, oppure convertire quello a potenza più bassa sulle frequenze 5G e 4G LTE libere (694 – 862 MHz).
funzione repeated mux conversion
funzione self equalizer

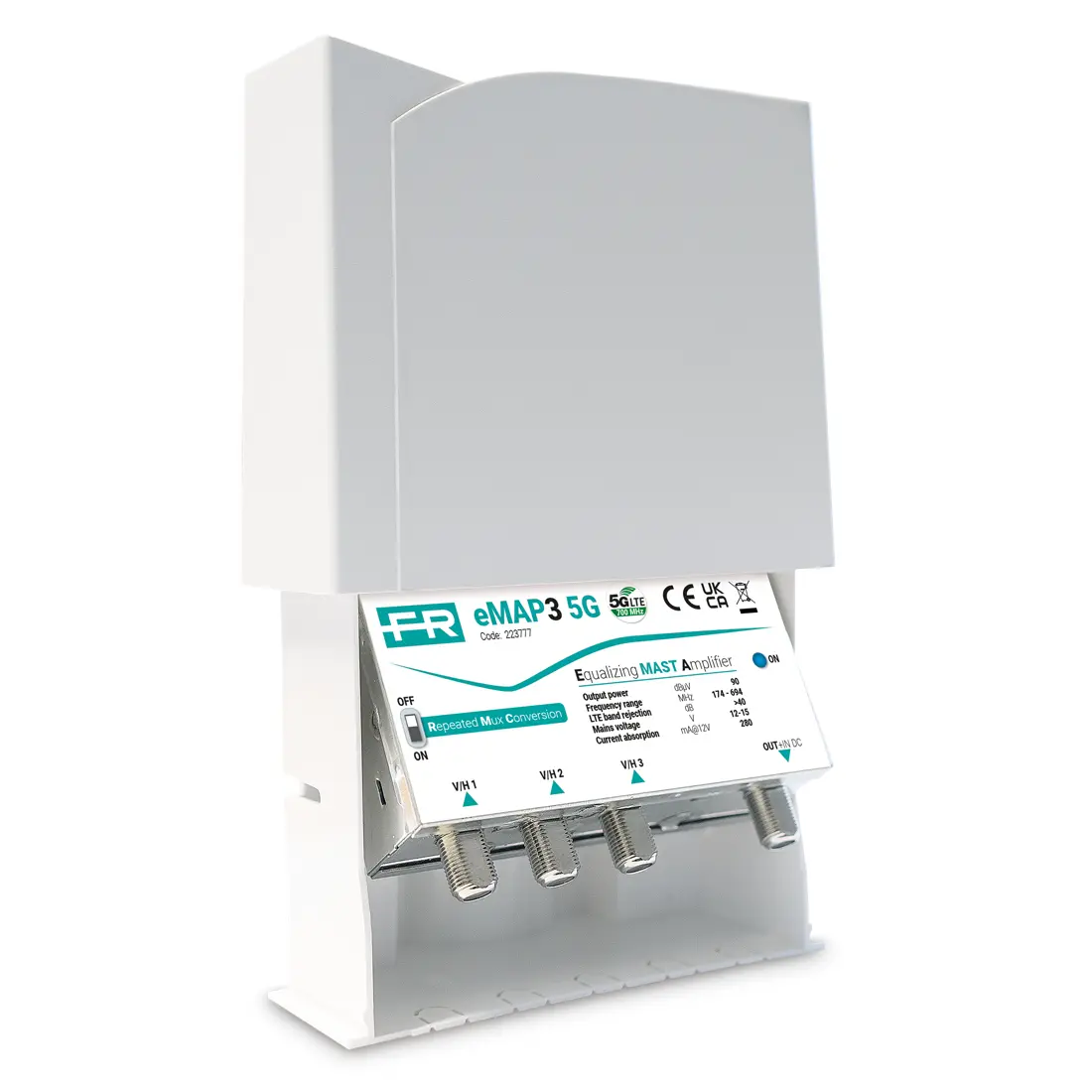

eMAP3 5G

Centralino da palo autoprogrammabile per impianti di piccole e medie dimensioni. Il centralino non necessita di essere programmato, la scansione dei canali viene avviata all’accensione del prodotto a seguito di un’interruzione di alimentazione di pochi secondi.
Il centralino eMAP3 5G è completo di alimentatore F e inseritore di corrente con connettori F.

  • 3 ingressi di larga banda VHF/UHF flessibili
  • Funzione Repeated Mux Conversion attivabile con dip switch
  • Livello di uscita 90dBμV per ciascun filtro (102dBμV totali) con CAG
  • Filtro 5G integrato, analizza i mux E05 – E48 nella banda 174 – 694MHz
  • Filtraggio altamente selettivo dei canali adiacenti (> 35dB)
Vai al prodotto
funzione repeated mux conversion
funzione self equalizer

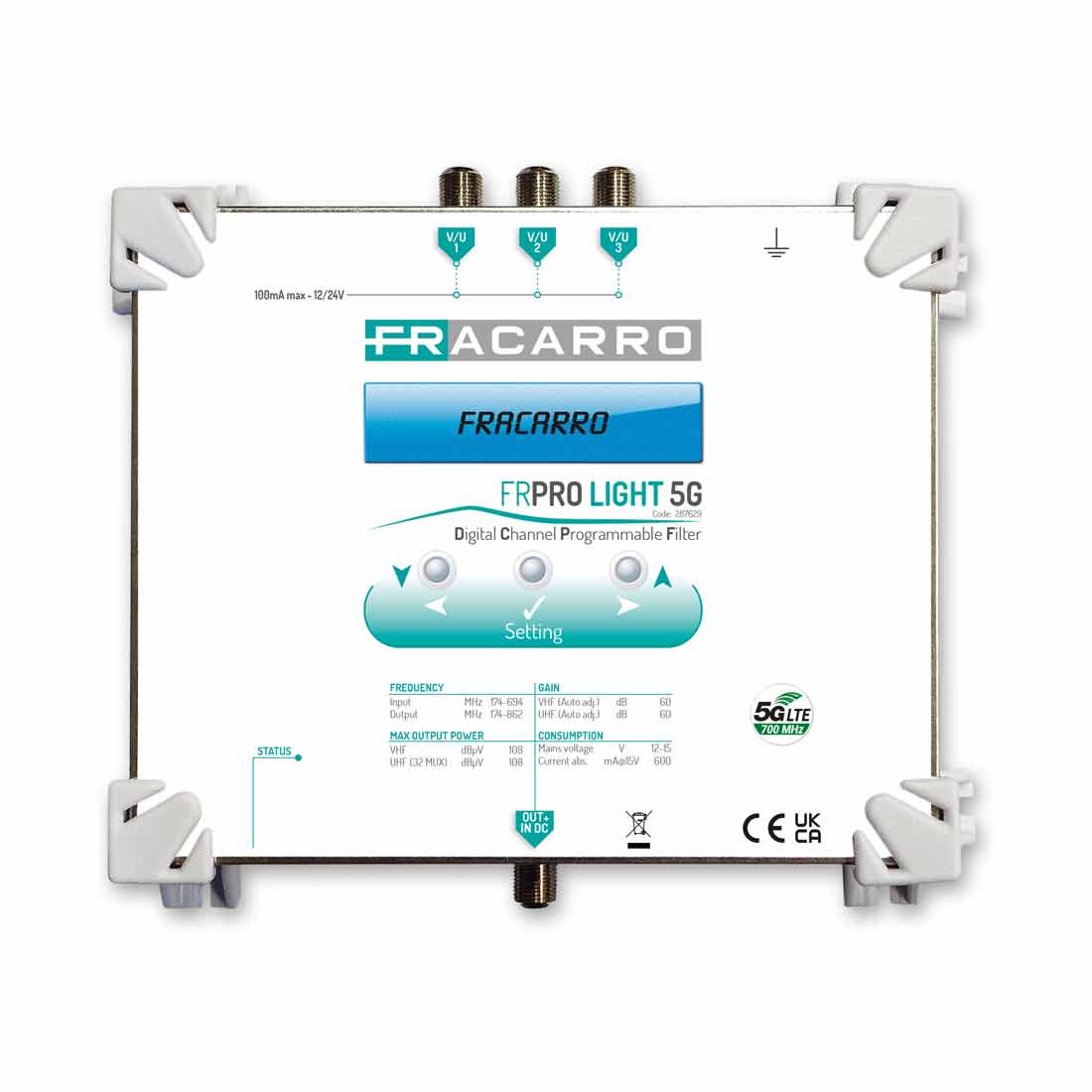

FRPRO LIGHT 5G

Centrale programmabile da interno con alimentatore separato utilizzata per filtrare in modo altamente selettivo, amplificare e convertire i canali digitali terrestri DVB-T e DVB-T2 nelle bande VHF e UHF. La funzione SelfEqualizer viene avviata all’accensione del prodotto a seguito di un’interruzione di alimentazione di pochi secondi.

  • 3 ingressi di larga banda VHF/UHF flessibili con telealimentazione selezionabile
  • Funzioni SelfEqualizer e Repeated Mux Conversion attivabili da tastiera e display
  • Livello di uscita 108dBμV per ciascun filtro (120dBμV totali) con CAG
  • 32 filtri, da 1 a 6 canali, ciascuno con 8 livelli di selettività
  • Filtro 5G integrato, analizza i mux E05 – E48 nella banda 174 – 694MHz
  • Lettura in tempo reale della potenza del segnale in ingresso
  • Codice di sicurezza per la protezione contro le manomissioni
Vai al prodotto

Filtri 5G

Filtri 5G da interno ed esterno con frequenza di taglio a 694 MHz, realizzati per limitare le interferenze dovute ai segnali riservati alla telefonia mobile

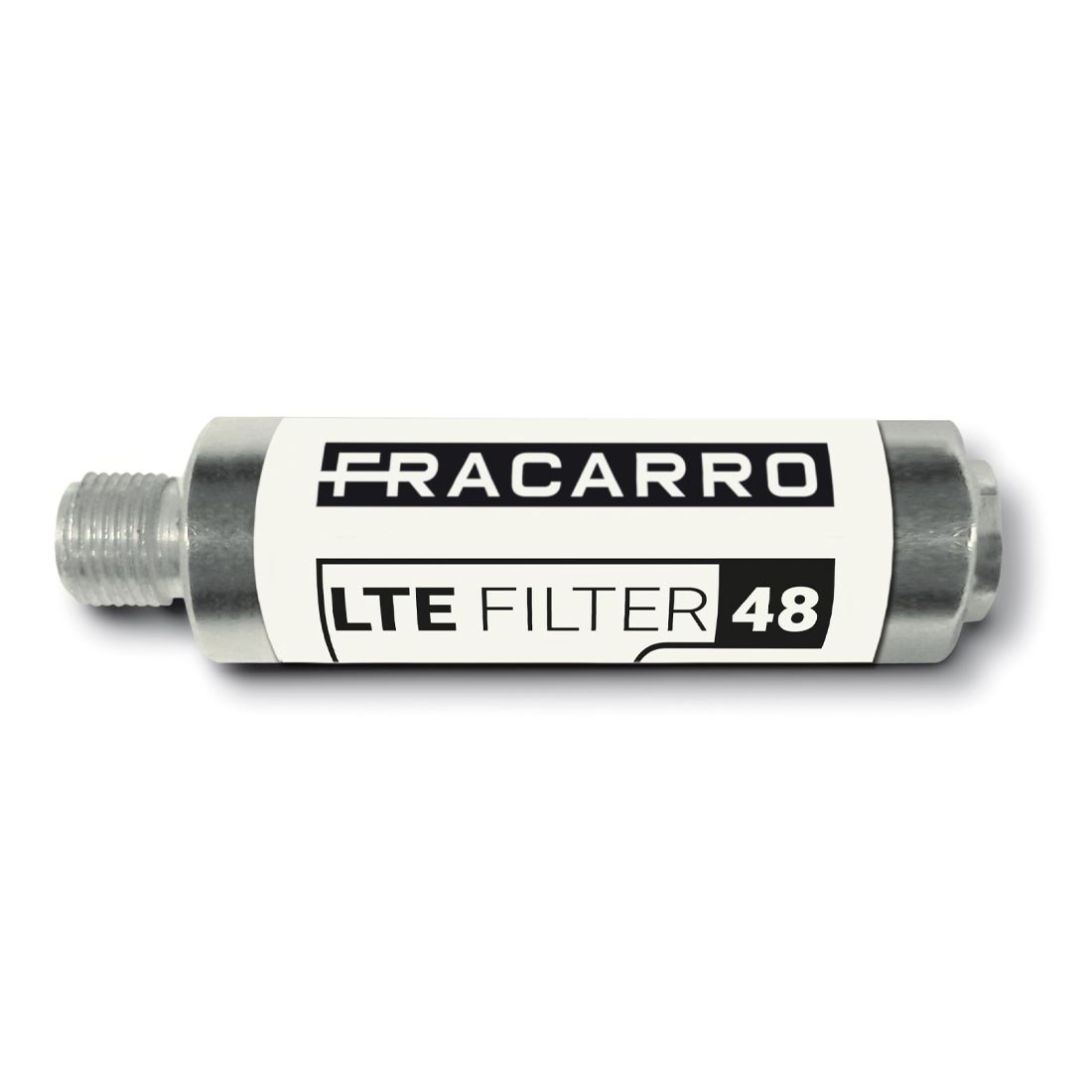

LTE FILTER 48

Filtro da interno o da esterno su meccanica bullet (pallottola)

  • Alta selettività e bassa perdita di inserzione
  • Grado IP66 di protezione dagli agenti atmosferici
  • Ingresso con connettore F-maschio e uscita con connettore F-femmina

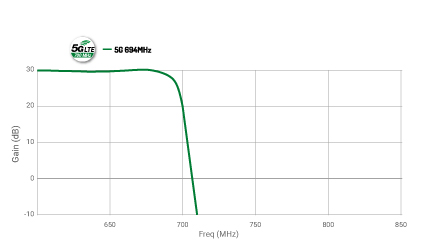

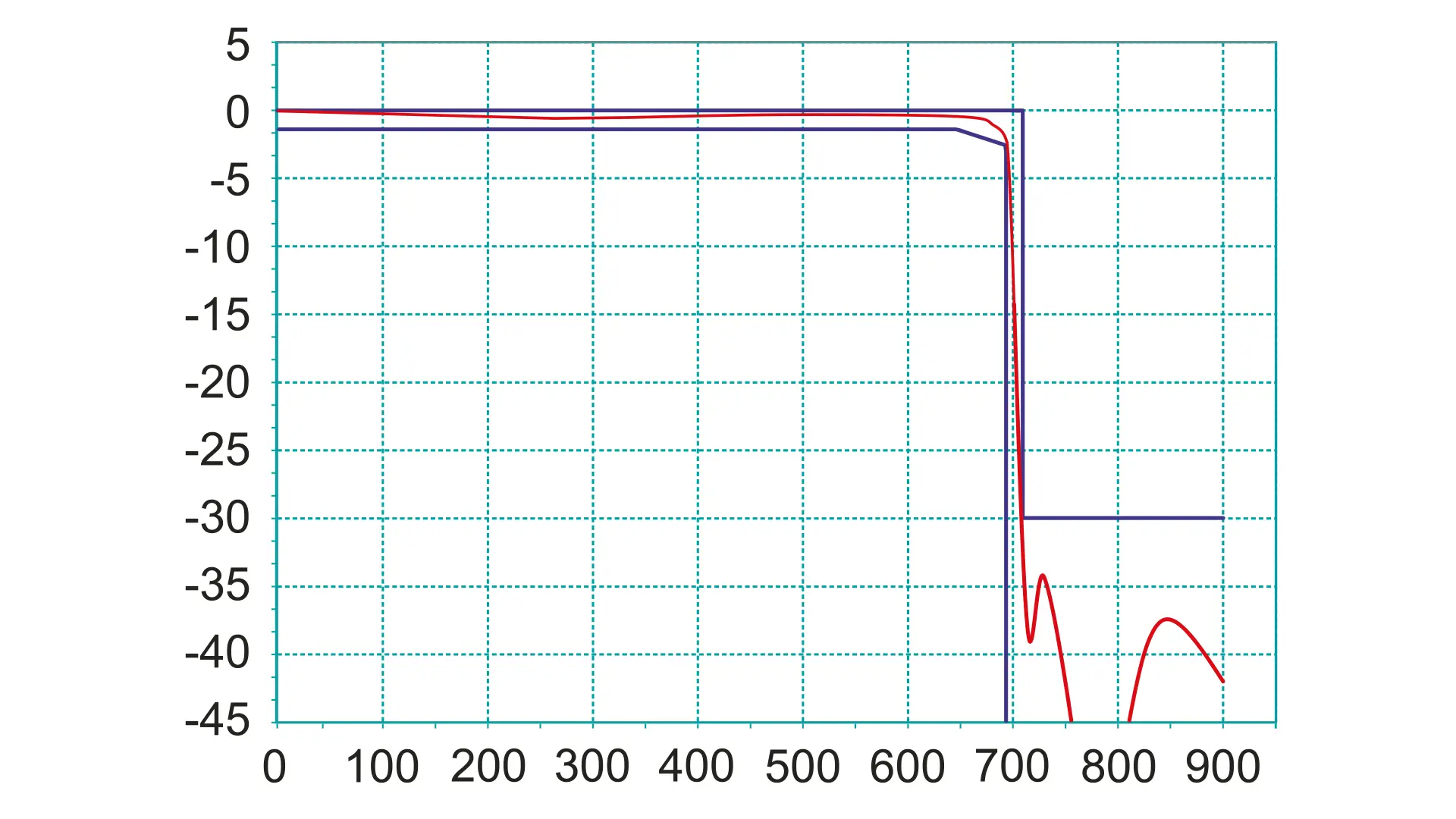

Filtraggio 5G e 4G LTE a banda larga

bassa perdita di inserzione

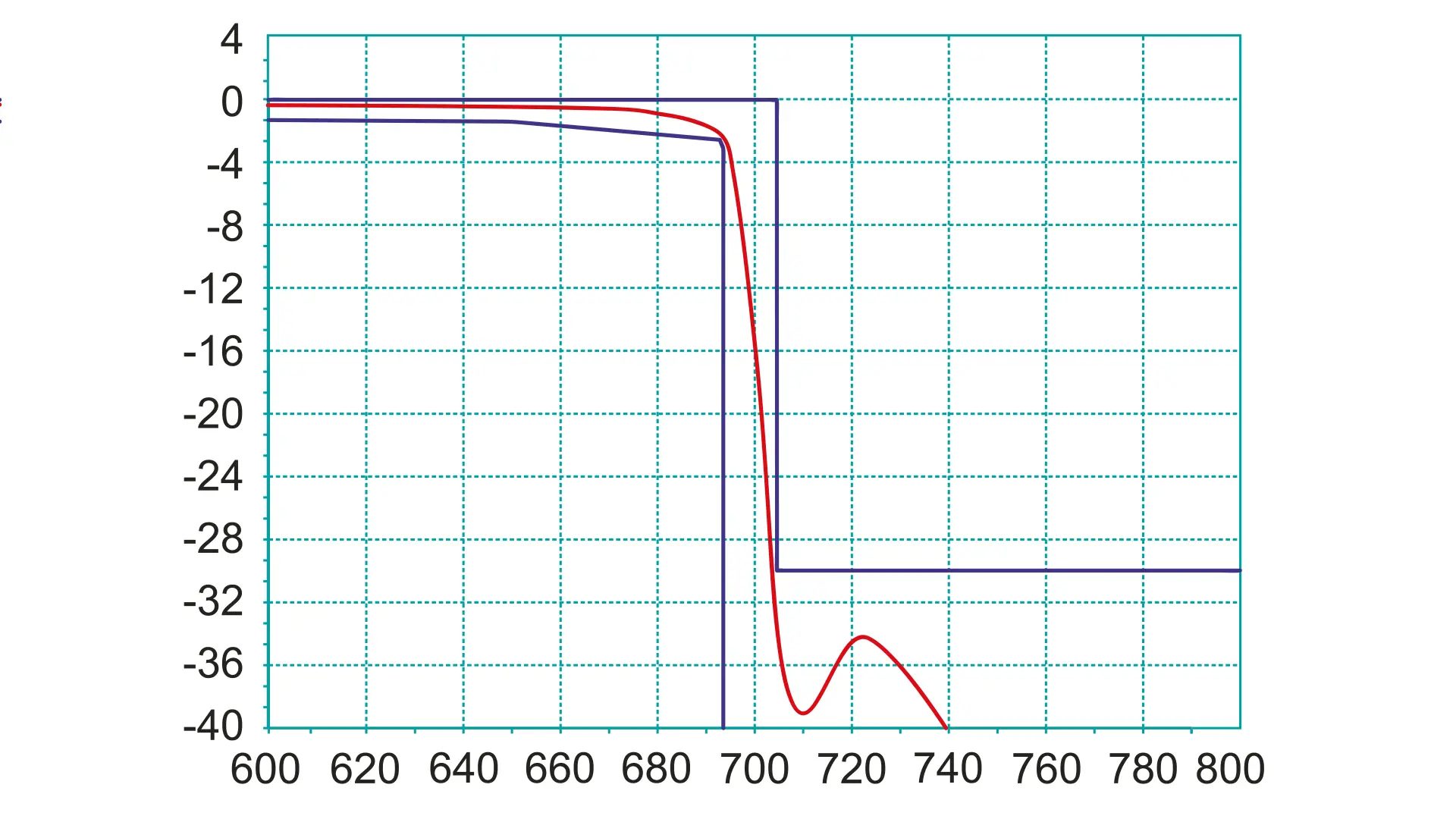

Filtraggio 5G e 4G LTE a banda stretta

alta selettività
Vai al prodotto

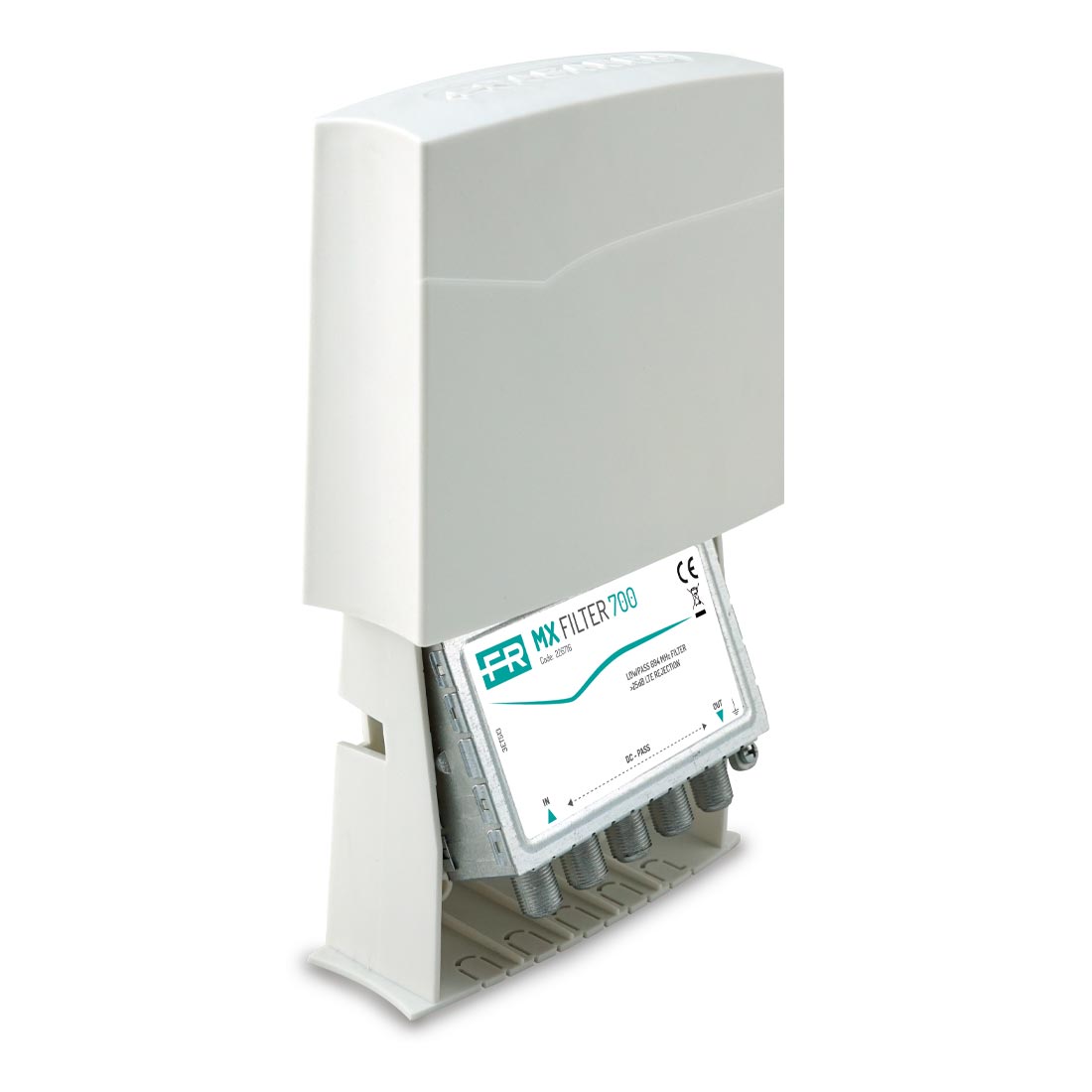

MX FILTER 700

Filtro da palo su meccanica MAP EVO

  • Selettività, reiezione e perdita di inserzione secondo la norma EN50083
  • Telaio in ZAMA con coperchi metallici per una altissima schermatura ai disturbi
  • Ingresso con connettore F-femmina e uscita con connettore F-femmina
  • I connettori di tipo F-femmina con l’innovativo sistema di bloccaggio della nuova campana protettiva da esterno in PVC e la rotazione del telaio metallico garantiscono massima sicurezza, facilità e velocità di installazione.

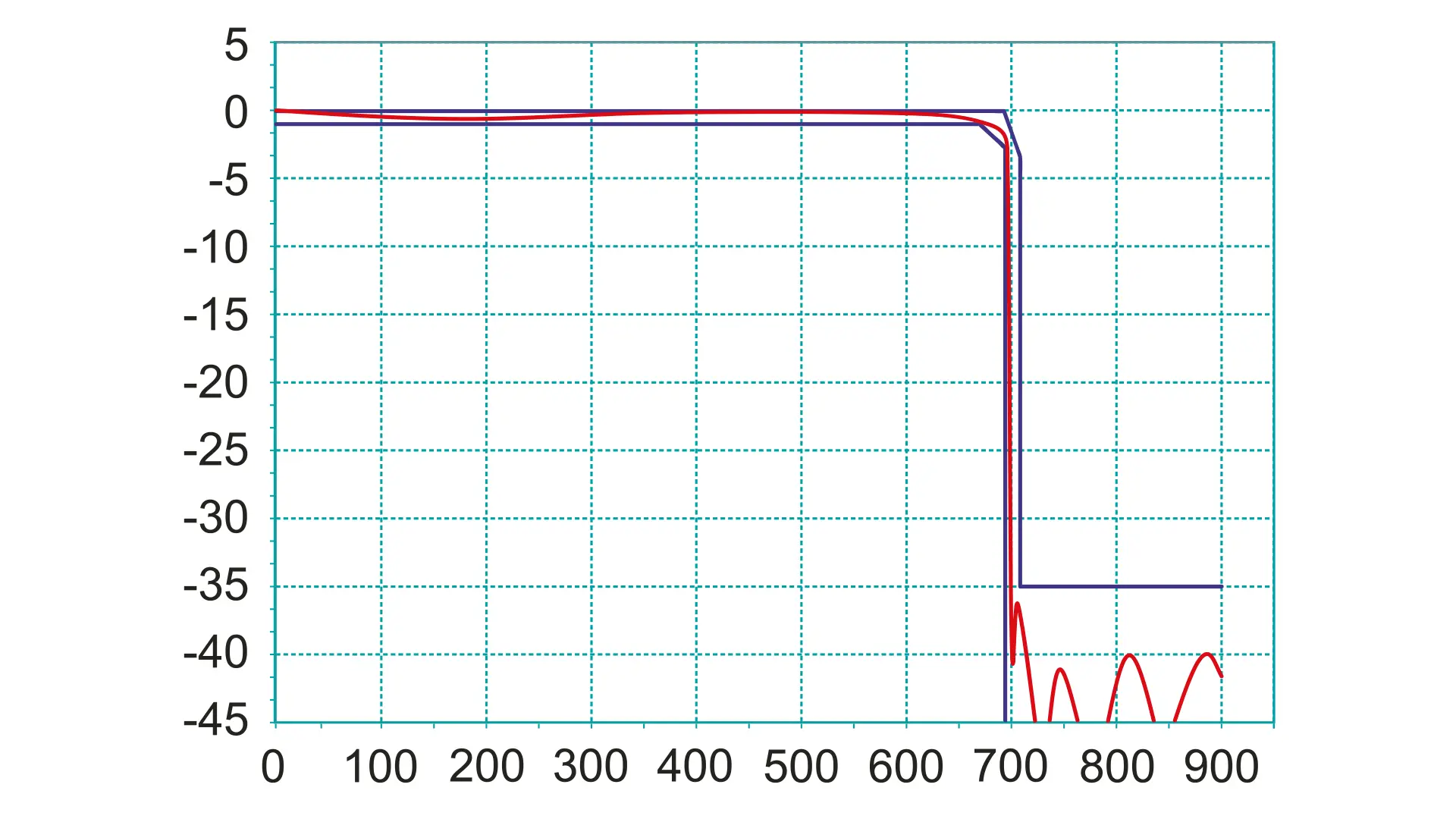

Filtraggio 5G e 4G LTE a banda larga

bassa perdita di inserzione

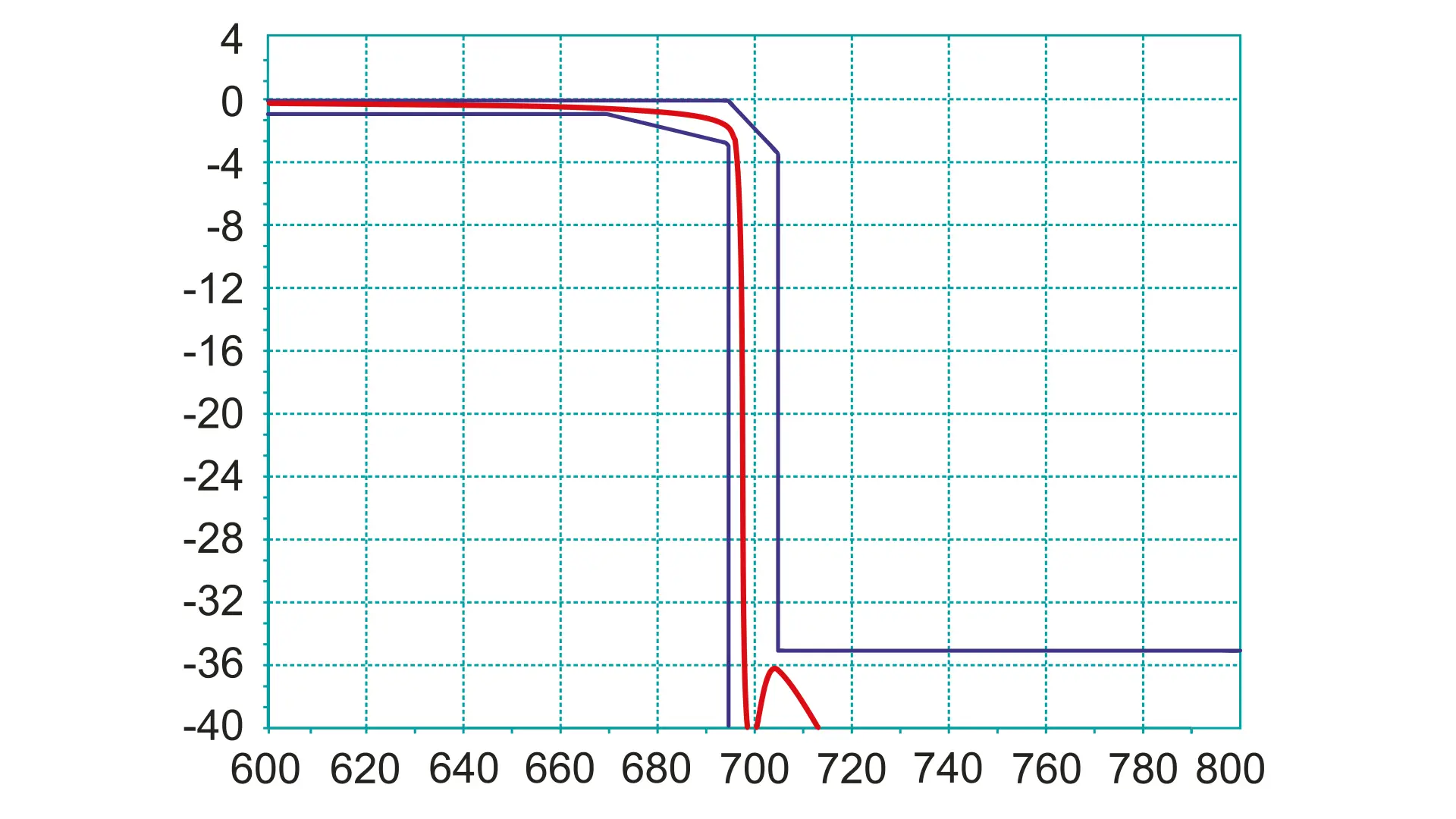

Filtraggio 5G e 4G LTE a banda stretta

alta selettività
Vail al prodotto
LTE Filter 48 MX Filter 700
Codice 226715 226716
Banda filtrata [MHz] 694 - 862 694 - 862
Bande uscita [MHz] DC - 694 DC - 694
Perdita di inserzione [dB] < 1.5 < 1 (Secondo EN50083)
Selettività [dB] 30 (704MHz) 35 (704MHz - Secondo EN50083)
Perdita riflessione [dB] <-10 <-12
Passaggio corrente Presente Presente
Temperatura lavoro [°C] -10 a +55 -10 a +55
