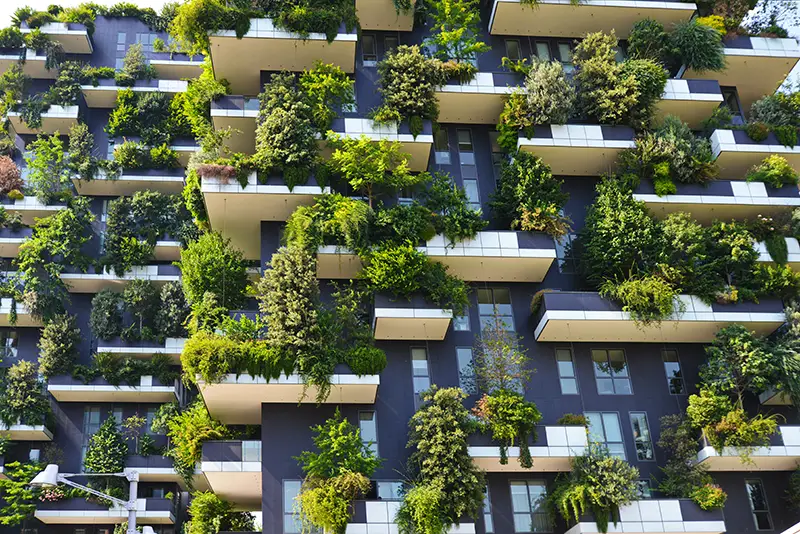

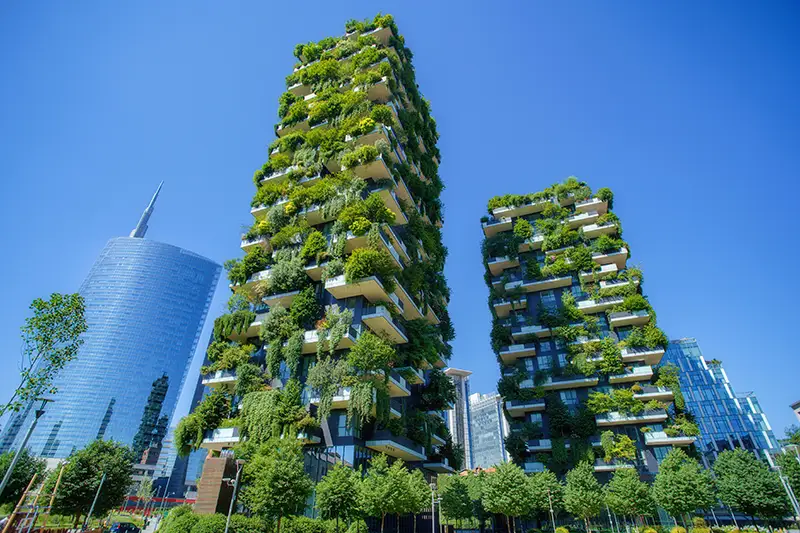

Bosco verticale

Luogo:  Milano, Porta Nuova
Installazione: Globalcom Srl, AllSystems.

Rendere disponibili a tutte le unità immobiliari il segnale completo di Hot Bird, 13° E, lo spettro completo dei segnali disponibili da etere e alcuni segnali da satellite convertiti in DTT, per visione in chiaro da parte di utenti senza impiego di decoder SAT. Realizzare un impianto sempre adeguato negli anni, senza vincoli di espandibilità.

La struttura della Centrale di Testa è stato collocata al piano 8 del building C, ed è costituito da:

• Antenna di ricezione satellitare da 150 cm, per la posizione orbitale a 13° E
• Sistema di ricezione da etere VHF + UHF in direzione C.so Sempione e Valcava
• Unità di amplificazione segnali da Satellite
• Centrale di processing Cluster per i segnali da etere
• Transmodulatori QPSK>COFDM per integrazione dei segnali in distribuzione.

I segnali così elaborati sono trasferiti ad un apparato di trasmissione FO, operante in 3° finestra, con sistema di accoppiamento CWDM dei singoli trasmettitori dedicati a ciascuna banda trasferita.

A valle dell’apparato di trasmissione è presente un sistema di splitter ottico (1:8), da quale si diramano le linee FO dedicate a ciascuno dei blocchi del complesso, e in particolare 1 linea FO per ciascuno degli edifici B1–B2–B3 e 2 linee FO per ciascuno degli edifici D–E.

Il cavo FO utilizzato per queste linee d’interconnessione è di tipo ‘armato’, con disponibilità di 8 fibre Single Mode per ciascuna direttrice, consentendo un’elevata potenzialità di espansione dei servizi trasferibili anche in futuro.
