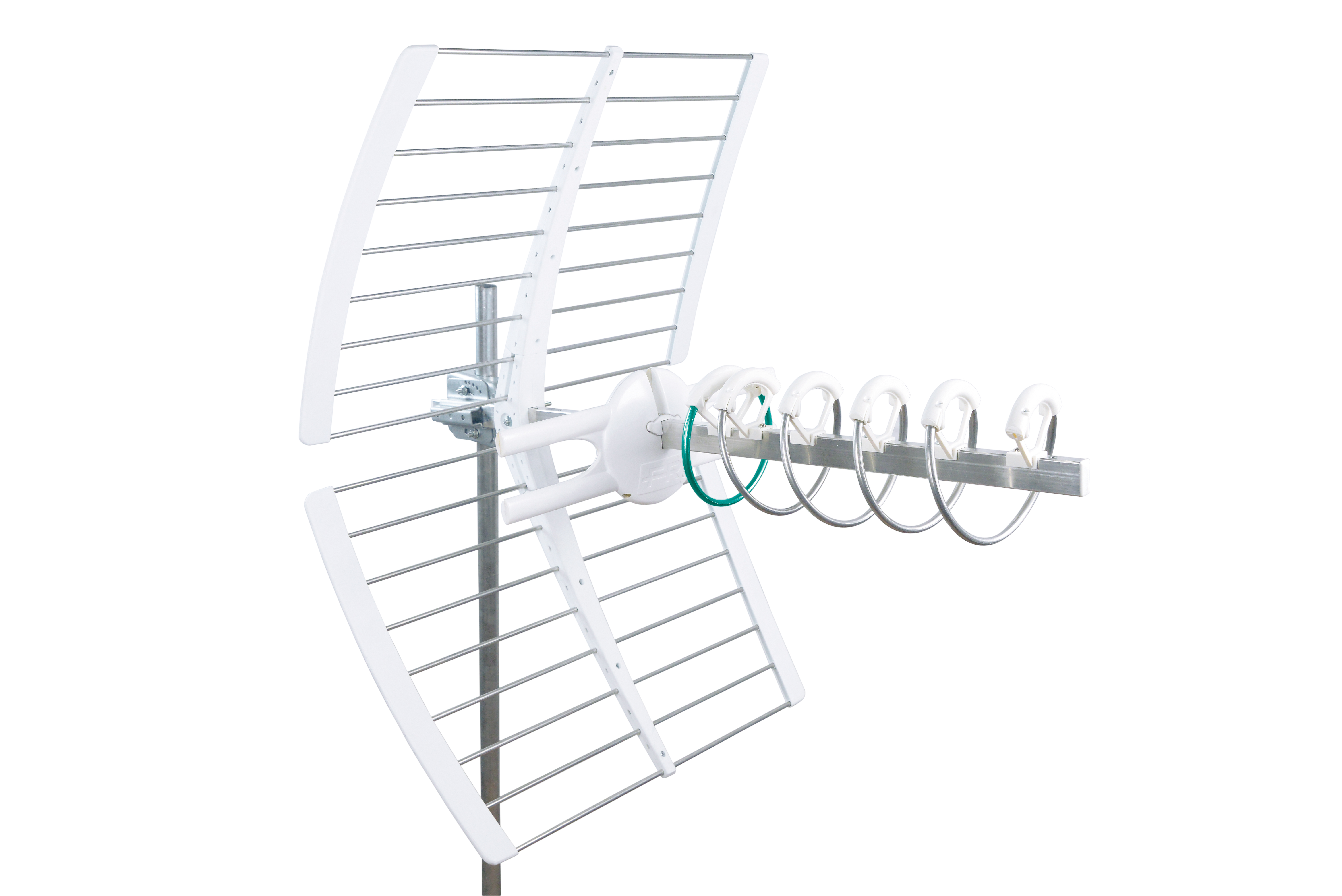

ELIKA PRO 700 C

Codice 213231

Serie ELIKA 5G

Antenna attiva elicoidale di banda UHF con connettore F, in continuità con la tecnologia Loop Yagi adottata da Fracarro; LED di monitoraggio, controllo automatico del segnale di ingresso (CAG) e filtro 5G e 4G LTE integrato e imballo singolo in cartone

Caratteristiche tecniche

  • Sistema di monitoraggio facilitato attraverso un LED di segnalazione e controllo automatico del guadagno (CAG)
  • Direttori premontati, radiatore e riflettori ad innesto rapido su una slitta già presente sulla culla; il montaggio si completa senza l'ausilio di alcun utensile.
  • Attenzione particolare nella scelta dei materiali per ottenere una robustezza più elevata.
  • Elevato guadagno e una straordinaria direttività e assenza quasi totale dei lobi laterali.
  • Innovativo attacco al palo con regolazione zenitale di serie e superficie zigrinata che consente un'ottima resistenza e tenuta al palo e dado a farfalla grande per poterlo serrare senza l'ausilio di alcun utensile.
  • E' stato inserito un filtro LTE nel dipolo radiatore per garantire la qualità del segnale distribuito ed ottenere un eccellente filtraggio dei segnali interferenti 5G e 4G in banda LTE (694-860 MHz) riservati alla telefonia mobile.
  • Design Elika esclusivo brevettato da Fracarro.

ELIKA PRO 700 C
Codice 213231
Elementi 1
Banda UHF
Canali E21-E48
Larghezza banda MHz 470-694
Guadagno dBi 47
Dinamica CAG dBµV 65-80
Livello uscita dBµV 98
Tensione alimentazione V 12-24
Assorbimento mA

45 @12V

Rapporto avanti/indietro dB 32
Perdita riflessione dB -15
Larghezza fascio (3dB) ° ±22
Resistenza vento 120Km/h 729N/m² Kg (N) 19 (186.3)
Connettore F
Impedenza Ohm 75
Diametro max attacco palo mm 60
Dimensioni cm 92 x 82 x 62
Accessori
Polarizzazione orizzontale Incluso
Regolazione zenitale orizzontale Incluso
Polarizzazione verticale Incluso
Regolazione zenitale verticale Incluso
Culla ausiliaria N.P.
Dimensioni e imballo
Imballo Singolo in cartone
Pezzi 6
Codice EAN 8016978101825
Dimensioni imballo mm - LxWxH 1020 x 750 x 470
Peso lordo Kg 21.4
Peso unitario Kg 2.30
Peso totale imballo multiplo Kg 18

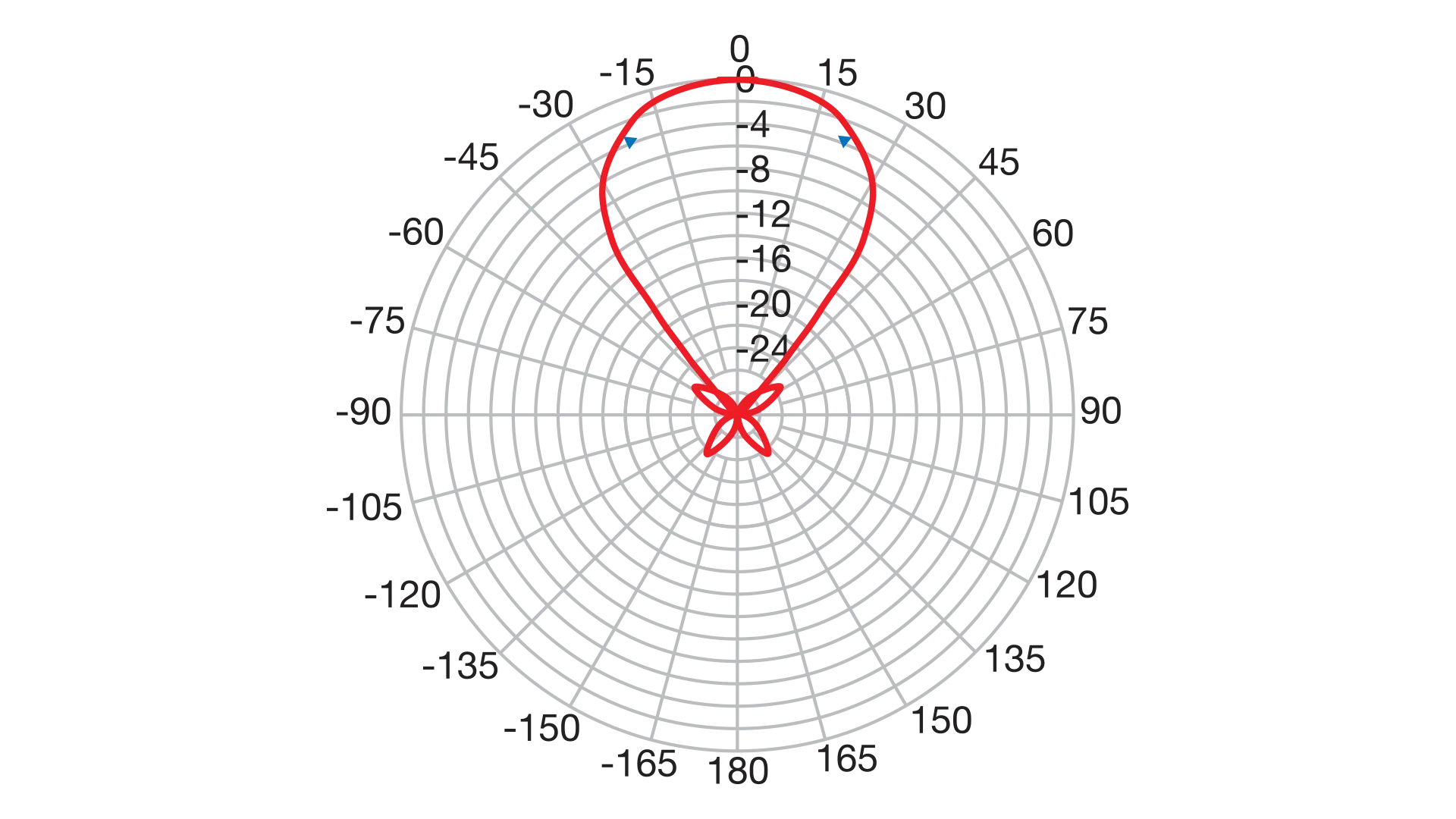

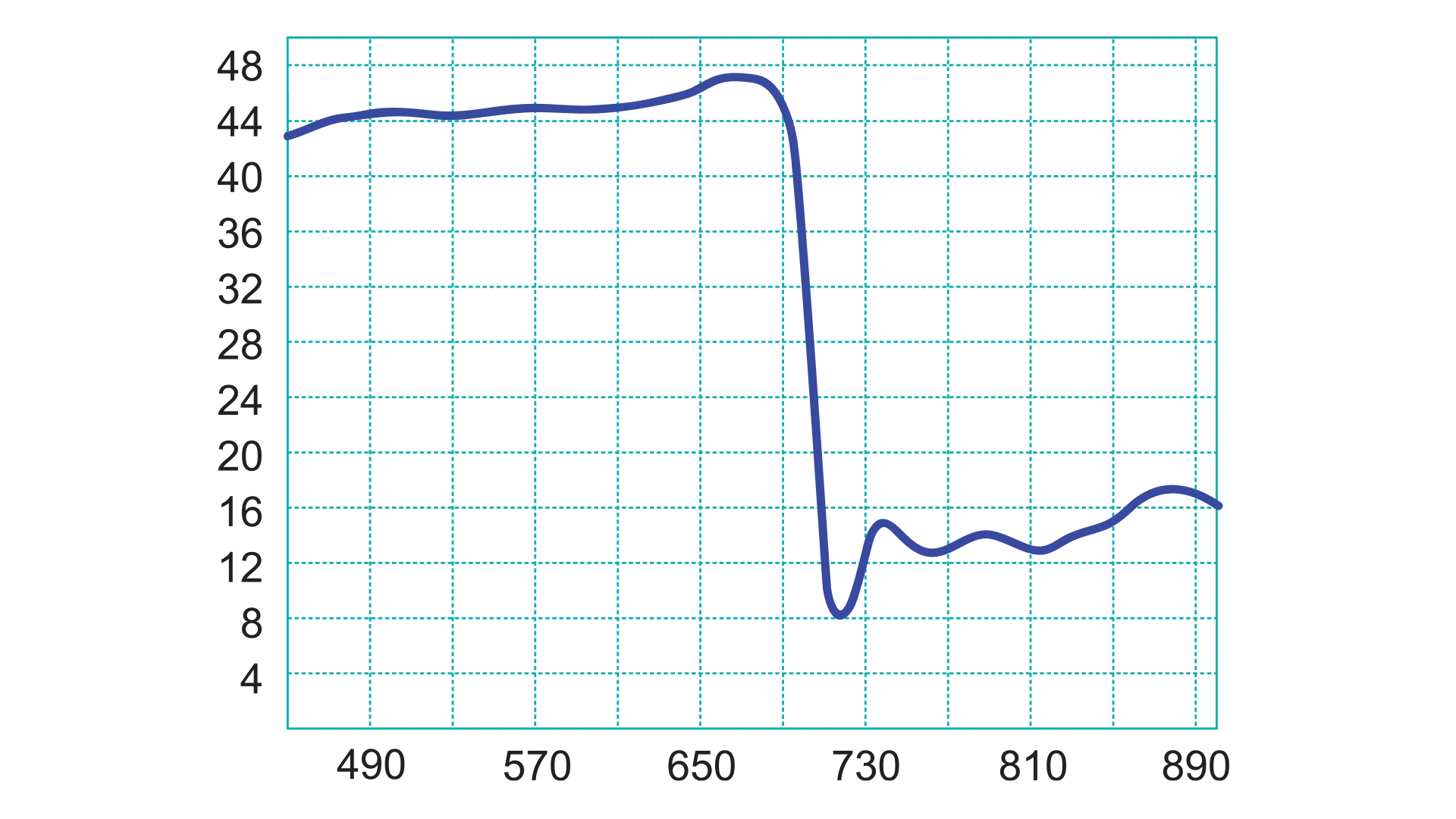

Guadagno (x: frequenza MHz, y: guadagno ISO dBi) e Pattern (@600MHz)

Monitoraggio con LED

ELIKA PRO è l'unica antenna dotata di sistema di monitoraggio facilitato attraverso il LED di segnalazione.

Disponibile in KIT con PSU342: ELIKA PRO 700 K (213233).

Documentazione

Datasheet

Manuale: 213231 PROD ELIKA PRO 700 C MA

Immagine HD

Garanzia classificazione G4 – 4 anni dalla data d’acquisto o 54 mesi dalla data di produzione

Conformità - Scarica la dichiarazione di confomità, oppure consulta ce.fracarro.com

Smaltimento imballi - Consulta il documento per il corretto smaltimento degli imballi ai sensi della Decisione 129/97/CE
