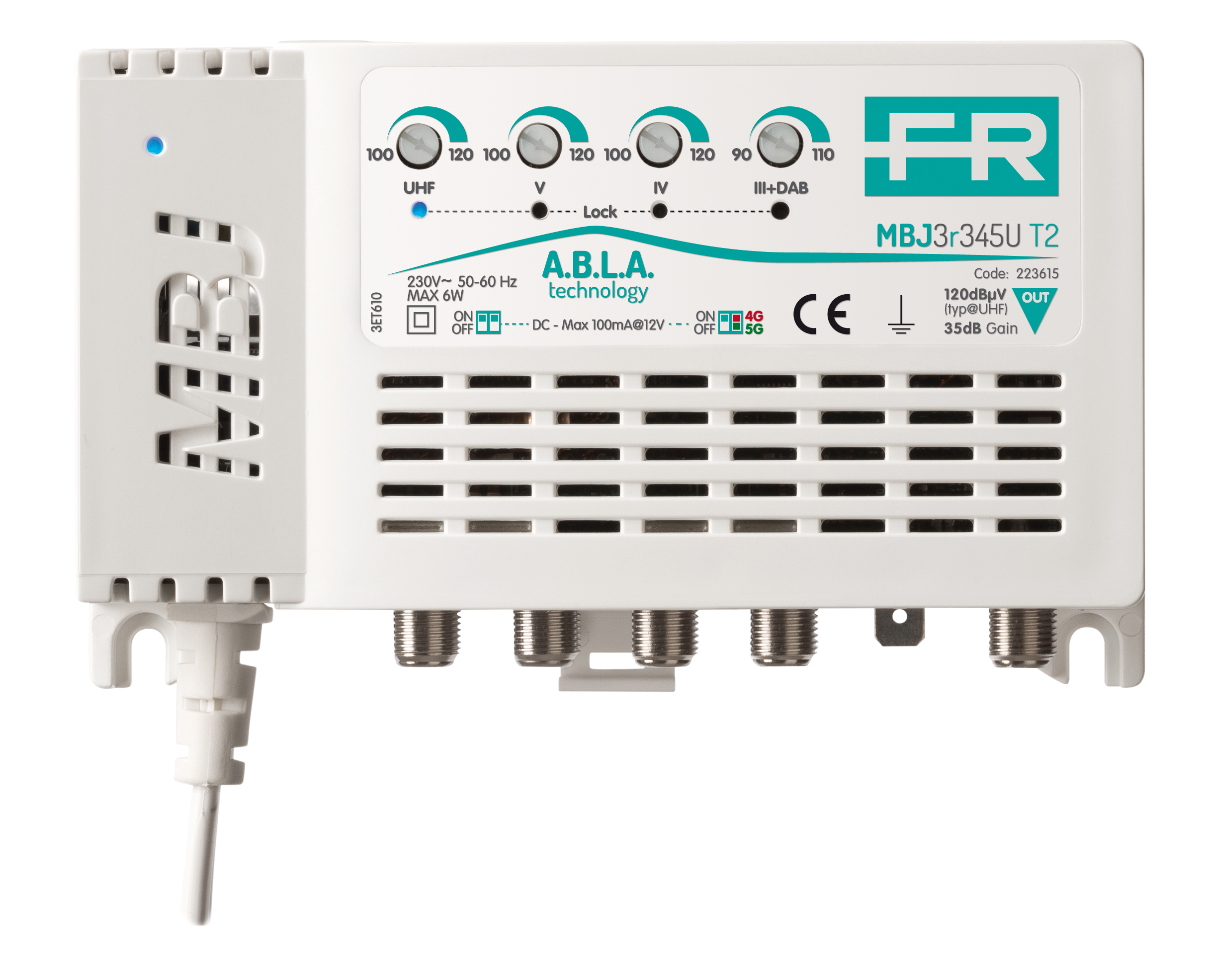

MBJ3r345U T2/..
Codice 223623
4 Ingressi
Centralino con 4 ingressi (III+DAB, IV, V, UHF) da interno autoalimentato con guadagno 35dB e livello di uscita fino a 120dBμV in banda UHF, amplificazioni separate, regolazioni del livello (20dB) indipendenti per ogni ingresso e bassa figura di rumore. Taratura speciale nelle frequenze di taglio tra banda IV e banda V e tecnologia T2 con filtro integrato per eliminare le interferenze 5G a 694MHz.
Caratteristiche tecniche
- Filtro 5G integrato per rendere minimi la perdita di passaggio e l’ingombro nelle cassette di derivazione rispetto all’uso di un filtro esterno.
- Funzionalità A.B.L.A.: sistema esclusivo FRACARRO per il mantenimento costante del livello di uscita impostato anche al variare del livello di ogni ingresso (circuiti A.B.L.A. indipendenti) con stabilizzazione del livello di uscita anche per alte variazioni del segnale TV di ingresso e LED di funzionamento dei circuiti A.B.L.A. dedicati.
- Alta schermatura contro i disturbi LTE (LTE Free)
- Guscio protettivo: i nuovi centralini sono dotati di un contenitore in materiale ABS ignifugo e non propagante la fiamma (Classe V0)
- Predisposto per il fissaggio su barra DIN standard con sgancio rapido.
- Gli ingombri degli MBJ EVO T2 sono stati pensati per poterli installare con facilità all’interno delle scatole a muro.
- Alimentatore switching ad altissimo rendimento (>80%) e circuito di protezione contro i cortocircuiti autoripristinante.
- Selettore per l’inserimento della telealimentazione su ogni ingresso 4, 5 e UHF (100mA totali).
- Led di stato dell’alimentatore.
- Faston per il collegamento all’impianto di messa a terra dell’impianto TV.
- Modello a taratura speciale: per questi modelli è necessario specificare il taglio tra banda IV e V in fase d’ordine, a scelta tra 30/31, 31/33, 40/42 e 41/43; nei modelli standard la banda IV comprende i canali E21-E35 e la banda V comprende i canali E36-E48.
| MBJ3r345U T2/.. | ||
| Codice | 223623 | |
| Numero ingressi | 4 | |
| Ingressi | III+DAB, IV, V, UHF (*) | |
| Frequenza III, DAB | MHz | 174 - 230 |
| Frequenza IV | MHz | 470 - tar |
| Frequenza V | MHz | tar - 694 |
| Frequenza UHF | MHz | 470 - 694 |
| Guadagno | dB | III+DAB: 35; IV: 35; |
| Regolazione guadagno | dB | III+DAB: 20; IV: 20; |
| Figura rumore tipica | dB | III+DAB: 6; UHF: 9 |
| Numero uscite | 1 | |
| Livello uscita | dBµV | III+DAB: 110; UHF: 120 |
| Connettori | F femmina | |
| Filtro | 5G | |
| Caratteristiche generali | ||
|---|---|---|
| Tensione alimentazione | Vdc/A | 220-230 / 50-60 |
| Consumo | W | 6 |
| Classe isolamento | II | |
| Telealimentazione | 100mA@12V totali | |
| Temperatura lavoro | °C | Da -10 a +55 |
| Protezione | IP20 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978105069 | |
| Dimensioni imballo | mm | 152 x 105 x 47 |
| Dimensioni prodotto | mm | 135 x 82 x 39 |
| Peso lordo | Kg | 0.345 |
| Peso | Kg | 0.34 |
