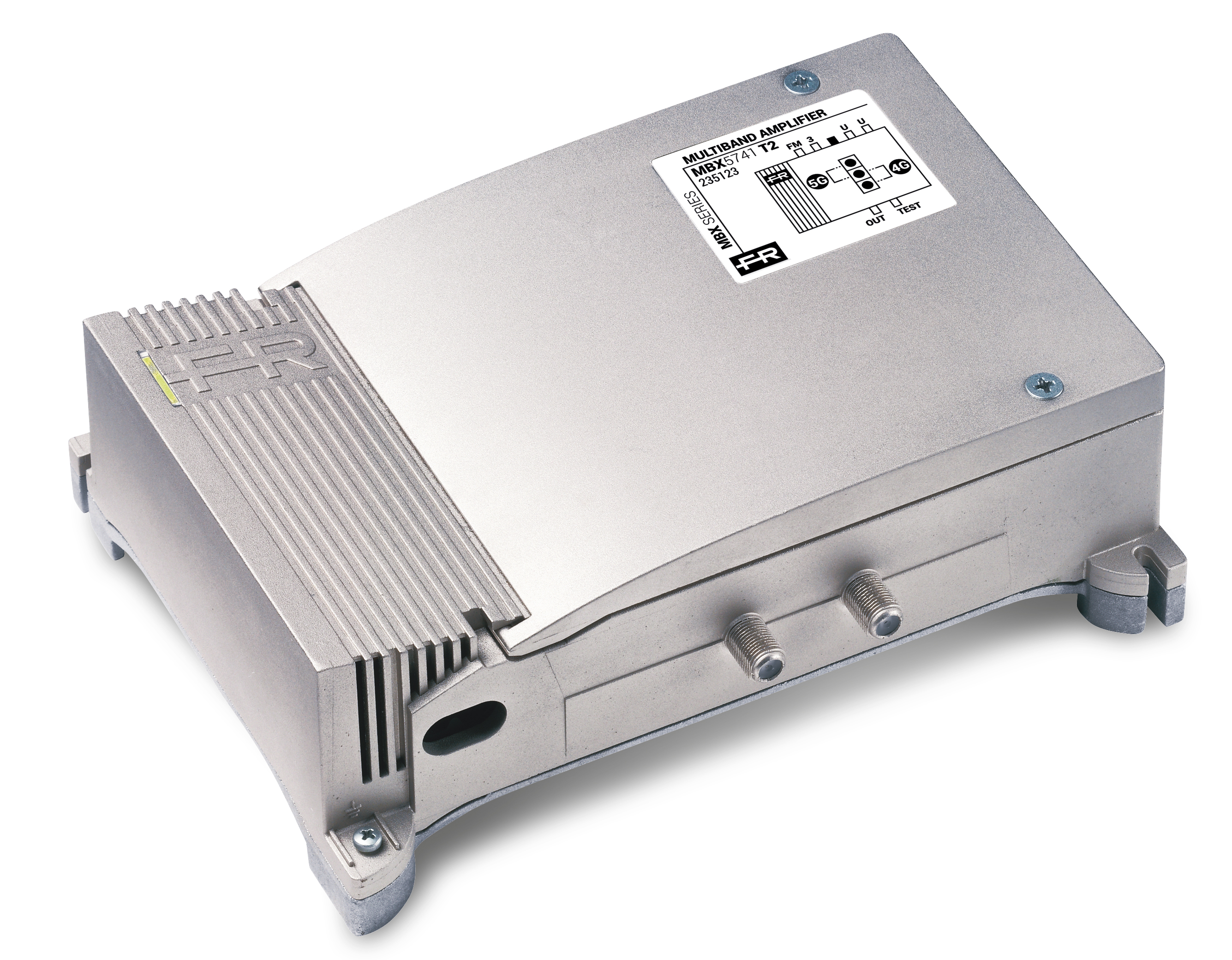

MBX5741 T2
Codice 235123
4 Ingressi
Centrale con 4 ingressi (FM, III+DAB, UHF, UHF) autoalimentata da interno con guadagno 43dB e livello di uscita fino a 125dBμV in banda UHF, amplificazioni a bande separate, regolazioni del guadagno (0-20dB) indipendenti per ogni ingresso e bassa figura di rumore. Tecnologia T2 con filtro integrato per eliminare le interferenze 5G a 694MHz.
Caratteristiche tecniche
- Filtro 5G integrato per massimizzare il guadagno e il livello del segnale in distribuzione rispetto all’uso di un filtro esterno.
- L’alto guadagno e l’elevato livello di uscita lo rendono ideale per l’impiego in impianti centralizzati di medie-grandi dimensioni.
- Alta schermatura contro i disturbi LTE (LTE Free) grazie al telaio in ZAMA pressofusa con connettori F e coperchio metallico con viti imperdibili che copre la sezione di amplificazione.
- Regolazioni poste all’interno, sotto il coperchio, per evitare manomissioni da terzi.
- Presa di test -30dB disponibile su tutti i modelli.
- Ponticelli per l’inserimento della tele-alimentazione su tutti gli ingressi (100mA totali), sistema di protezione contro i corto-circuiti auto ripristinante e LED di stato dell’alimentatore.
- Alimentatore switching ad alto rendimento e bassi consumi.
- Morsetto per il collegamento della messa a terra dell’impianto TV.
| MBX5741 T2 | ||
| Codice | 235123 | |
| Numero ingressi | 4 | |
| Ingressi | FM, III+DAB, UHF, UHF | |
| Frequenza FM | MHz | 88 - 108 |
| Frequenza III, DAB | MHz | 174 - 230 |
| Frequenza UHF | MHz | 470 - 694 |
| Guadagno | dB | FM: 35; III+DAB: 38; UHF: 43; UHF: 43 |
| Regolazione guadagno | dB | FM: 20; III+DAB: 20; UHF: 20; UHF: 20 |
| Figura rumore tipica | dB | FM: 4.5; III+DAB: 4.5; UHF: 7.5 |
| Numero uscite | 1 | |
| Livello uscita | dBµV | FM: 122; III+DAB: 122; UHF: 125 |
| Connettori | F femmina | |
| Filtro | 5G | |
| Caratteristiche generali | ||
|---|---|---|
| Tensione alimentazione | Vdc/A | 220-230 / 50-60 |
| Consumo | W | 8.5 |
| Classe isolamento | II | |
| Telealimentazione | 100mA@12V totali | |
| Uscita test | dB | -30 |
| Impedenza | Ohm | 75 |
| Temperatura lavoro | °C | Da -10 a +55 |
| Protezione | IP20 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978104864 | |
| Dimensioni imballo | mm | 240 x 185 x 60 |
| Dimensioni prodotto | mm | 194 x 143 x 64 |
| Peso lordo | Kg | 1.8 |
| Peso netto | Kg | 2.1 |
| Peso | Kg | 2.2 |
