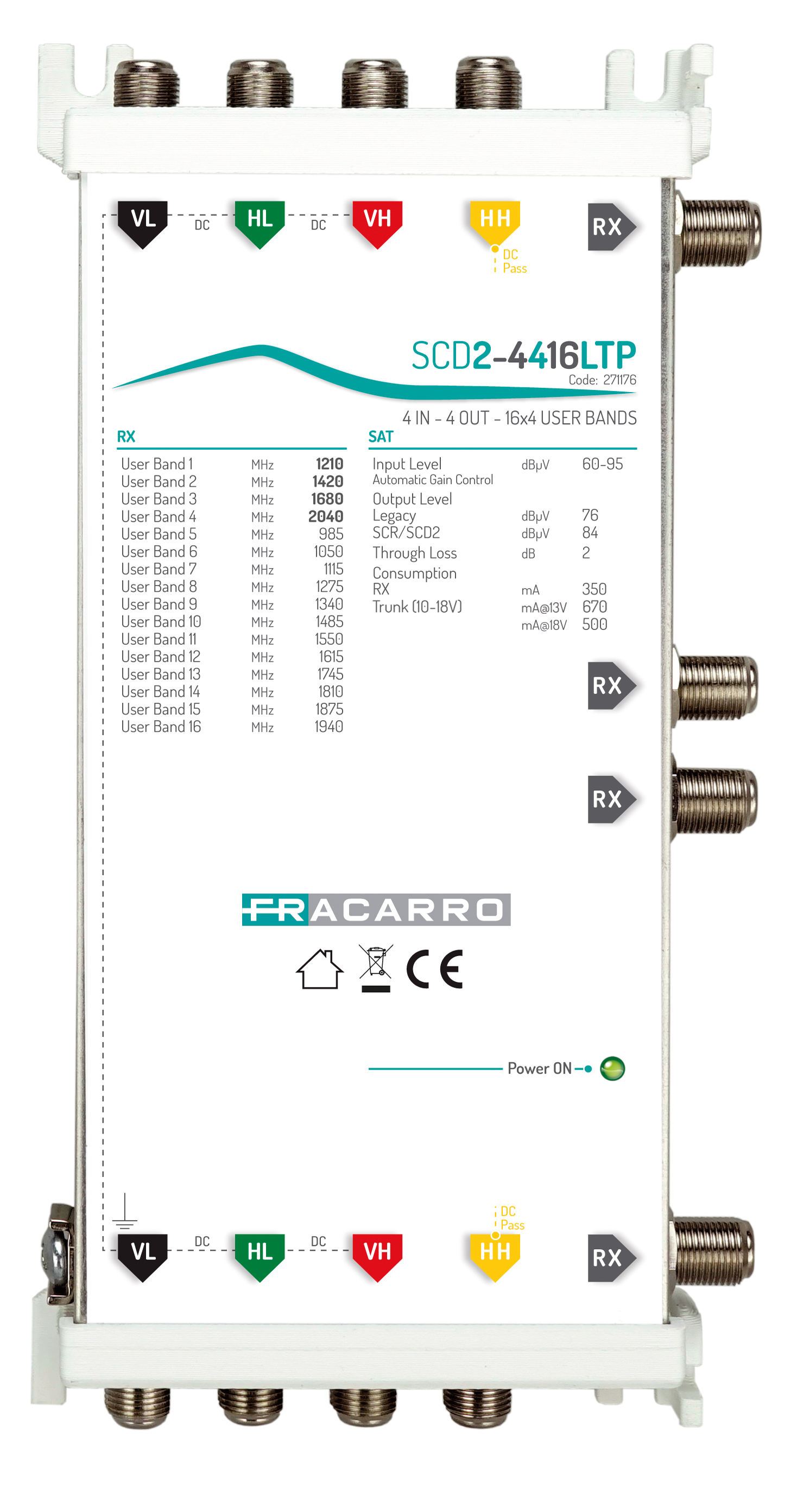

SCD2-4416LTP
Codice 271176
4 Ingressi
Multiswitch SCD2 (dCSS) in cascata, 4 ingressi con CAG e 4 uscite derivate con 16 frequenze ciascuna e autodetection della modalità di funzionamento, alimentato interamente da decoder o da linea VL. Frequenze SKY Italia.
Caratteristiche tecniche
- Serie a 4 ingressi, 4 uscite di passaggio e 2 o 4 derivate utente, 4 tuner SCR e 12 tuner SCD2 dCSS contemporaneamente per ciascuna uscita.
- Controllo Automatico del Guadagno (CAG): mantiene un adeguato segnale di uscita (85dBµV) anche quando varia la potenza del segnale di ingresso (da 60dBµV a 95dBµV).
- Bassissima perdita di passaggio, ideale per installare in cascata più multiswitch o per inserirlo in una distribuzione già presente.
- Autodetection della modalità di funzionamento a seconda del STB collegato alla porta; questo permette di passare da un STB Legacy ad uno SCR o SCD2 senza effettuare alcun intervento sull’impianto. Il multiswitch si avvia automaticamente in modalità Legacy ed effettua lo switch in modalità SCR o SCD2 non appena ne rileva un comando DiSEqC.
- Il multiswitch è interamente alimentato dal decoder.
- Passaggio DC su tutte le porte satellite per avere la massima compatibilità con gli impianti esistenti.
- Dimensioni compatte.
- Facile da installare grazie alla colorazione standard degli ingressi.
- Alimentatore opzionale AMP2000 per alimentare il multiswitch sulla linea VL quando il decoder non riesce a sostenere il carico della derivata.
| SCD2-4416LTP | ||
| Codice | 271176 | |
| Ingressi | 4 SAT | |
| Uscite | 4 SAT | |
| Derivate | 4 per servire fino a 4 utenti Legacy, 16 utenti SCR o 64 utenti SCD2 (dCSS) | |
| SAT | ||
|---|---|---|
| Larghezza di banda SAT | MHz | 950-2150 |
| Dinamica CAG | dBµV | 60-95 |
| Max livello uscita SAT per transponder | dBµV | Legacy: 78, SCR/SCD2 (dCSS): 85 |
| Perdita passaggio | dB | -2 |
| Perdita ritorno SAT | dB | >10 |
| Derivata | ||
| Banda passante SAT | MHz | 950-2150 |
| Frequenze SCR | MHz | 1210, 1420, 1680, 2040 (risponde allo standard EN50494); 985, 1050, 1115, 1275,1340, 1485, 1550, 1615,1745, 1810, 1875, 1940 (risponde allo standard EN50607) |
| Consumo | ||
| Derivata | mA | 350@13V |
| Tensione alimentazione | V | 10-19 |
| Assorbimento | mA | PSU su VL: 600@13V; HL, VH o HH pass |
| Caratteristiche generali | ||
| Temperatura lavoro | °C | Da -10 a +55 |
| Isolamento SAT-SAT | dB | >30 |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978101894 | |
| Dimensioni imballo | mm | 35 x 125 x 215 |
| Dimensioni prodotto | mm | 90 x 180 x 22 |
| Peso lordo | Kg | 0.4 |
