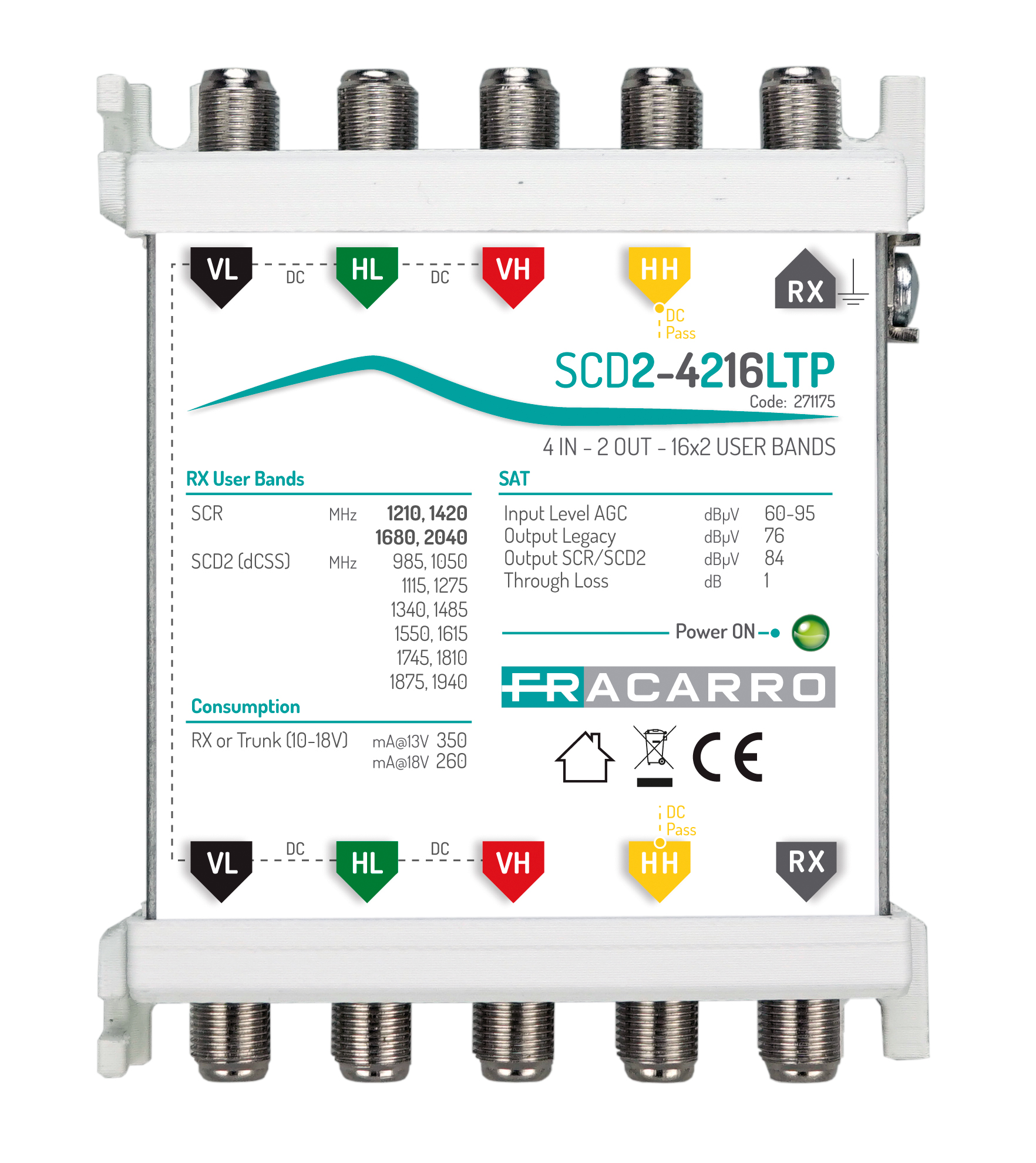

SCD2-4216LTP

Codice 271175

4 Ingressi

Multiswitch SCD2 (dCSS) in cascata, 4 ingressi con CAG e 2 uscite derivate con 16 frequenze ciascuna e autodetection della modalità di funzionamento, alimentato interamente da decoder o da linea VL. Frequenze SKY Italia.

Caratteristiche tecniche

  • Serie a 4 ingressi, 4 uscite di passaggio e 2 o 4 derivate utente, 4 tuner SCR e 12 tuner SCD2 dCSS contemporaneamente per ciascuna uscita.
  • Controllo Automatico del Guadagno (CAG): mantiene un adeguato segnale di uscita (85dBµV) anche quando varia la potenza del segnale di ingresso (da 60dBµV a 95dBµV).
  • Bassissima perdita di passaggio, ideale per installare in cascata più multiswitch o per inserirlo in una distribuzione già presente.
  • Autodetection della modalità di funzionamento a seconda del STB collegato alla porta; questo permette di passare da un STB Legacy ad uno SCR o SCD2 senza effettuare alcun intervento sull’impianto. Il multiswitch si avvia automaticamente in modalità Legacy ed effettua lo switch in modalità SCR o SCD2 non appena ne rileva un comando DiSEqC.
  • Il multiswitch è interamente alimentato dal decoder.
  • Passaggio DC su tutte le porte satellite per avere la massima compatibilità con gli impianti esistenti.
  • Dimensioni compatte.
  • Facile da installare grazie alla colorazione standard degli ingressi.
  • Alimentatore opzionale AMP2000 per alimentare il multiswitch sulla linea VL quando il decoder non riesce a sostenere il carico della derivata.
SCD2-4216LTP
Codice 271175
Ingressi 4 SAT
Uscite 4 SAT
Derivate 2 per servire fino a 2 utenti Legacy, 8 utenti SCR o 32 utenti SCD2 (dCSS)
SAT
Larghezza di banda SAT MHz 950-2150
Dinamica CAG dBµV 60-95
Max livello uscita SAT per transponder dBµV Legacy: 78, SCR/SCD2 (dCSS): 85
Perdita passaggio dB -1
Perdita ritorno SAT dB >10
Derivata
Banda passante SAT MHz 950-2150
Frequenze SCR MHz 1210, 1420, 1680, 2040 (risponde allo standard EN50494); 985, 1050, 1115, 1275,1340, 1485, 1550, 1615,1745, 1810, 1875, 1940 (risponde allo standard EN50607)
Consumo
Derivata mA 350@13V
Tensione alimentazione V 10-19
Assorbimento mA

PSU su VL: 330@13V; HL, VH o HH pass

Caratteristiche generali
Temperatura lavoro °C Da -10 a +55
Isolamento SAT-SAT dB >30
Dimensioni e imballo
Pezzi 1
codice EAN 8016978101887
Dimensioni imballo mm 115 x 80 x 42
Dimensioni prodotto mm 90 x 105 x 22
Peso lordo Kg 0.202
