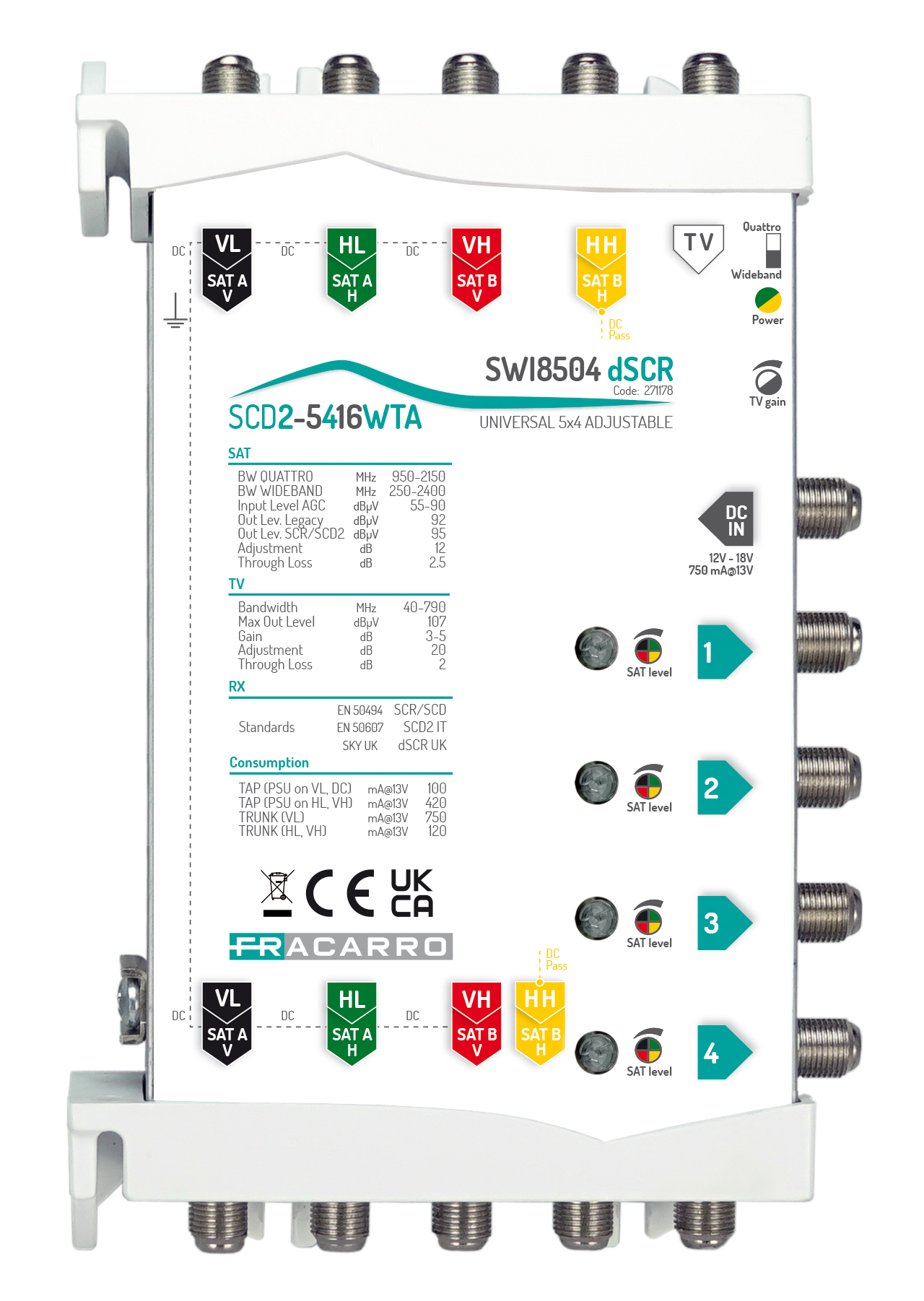

SWI8504 dSCR UK

Codice 271178

5 Ingressi Wideband

Multiswitch SCD2 (dCSS) cascata, 5 ingressi attivi e regolabili con CAG compatibili anche con LNB Wideband e 4 uscite derivate con 16 frequenze ciascuna e autodetection della modalità di funzionamento, alimentato interamente da connettore DC-IN, da linea VL o da decoder. Frequenze SKY Italia e SKY UK.

Caratteristiche tecniche

  • Serie a 4 ingressi Satellite e 1 ingresso TV, 5 uscite di passaggio e 4 o 8 derivate utente, 4 tuner SCR e 12 tuner SCD2 dCSS contemporaneamente per ciascuna uscita.
  • Compatibile sia con LNB tradizionale (UX-QT LTE) che con LNB di tipo Wideband (UX-WB LTE) per distribuire le 4 polarità di un satellite con soli due cavi.
  • Ingresso TV attivo e regolabile per miscelare i segnali DTT e Satellite in distribuzione.
  • Controllo Automatico del Guadagno (CAG): mantiene un adeguato segnale di uscita (95dBµV) anche quando varia la potenza del segnale di ingresso.
  • Elevato livello Satellite e regolazione separata per ciascuna uscita.
  • Autodetection della modalità di funzionamento a seconda del STB collegato alla porta; questo permette di passare da un STB Legacy ad uno SCR o SCD2 senza effettuare alcun intervento sull’impianto. Il multiswitch si avvia automaticamente in modalità Legacy ed effettua lo switch in modalità SCR o SCD2 non appena ne rileva un comando DiSEqC.
  • Bassa perdita di passaggio.
  • Passaggio DC su tutte le porte satellite per avere la massima compatibilità con gli impianti esistenti.
  • FVM Flexible Voltage Management permette di alimentare il multiswitch in diverse modalità senza dover agire su un dip switch.
  • Universal standard: compatibili sia con le frequenze SCR/SCD e SCD2 usate da SKY e Tivùsat, sia con lo standard inglese dSCR UK.
  • Alimentatore non incluso PSU3001 con inseritore DC su connettore F per alimentare l’LNB, l’eventuale amplificatore di testa e il multiswitch quando il decoder non riesce a sostenere il carico della derivata.
SWI8504 dSCR UK
Codice 271178
Ingressi 4 SAT, 1 TV
Uscite 4 SAT, 1 TV
Derivate 4 per servire fino a 4 utenti Legacy, 16 utenti SCR o 64 utenti SCD2 (dCSS)
SAT
Larghezza di banda SAT MHz Quattro: 950-2150; Wideband 250-2400
Regolazione guadagno dB 12
Dinamica CAG dBµV 55-90
Max livello uscita SAT per transponder dBµV Legacy: 92, SCR/SCD2 (dCSS): 95
Perdita passaggio dB -2.5
Perdita ritorno SAT dB >10
TV
Banda passante TV MHz 40-790
Guadagno attivo TV dB 3-5
Regolazione guadagno TV dB 20
Massimo livello uscita TV dBµV 107
Perdita passaggio TV dB -2
Derivata
Banda passante SAT MHz 950-2150
Banda passante TV MHz 40-790
Frequenze SCR MHz Standard EN50494 SCR/SCD, EN50607 SCD2 IT e SKY dSCR UK
Consumo
Derivata mA PSU su DC-IN o VL: 100; PSU su HL o VH: 420
Tensione alimentazione V 12-18
Assorbimento mA

PSU su DC-IN o VL: 750@13V; PSU su HL o VH: 120@13V; HH pass

Caratteristiche generali
Temperatura lavoro °C Da -10 a +55
Isolamento SAT-SAT dB >25
Dimensioni e imballo
Pezzi 1
codice EAN 8016978103164
Dimensioni imballo mm 210x135x37
Dimensioni prodotto mm 180x109x31
Peso lordo Kg 0.51
