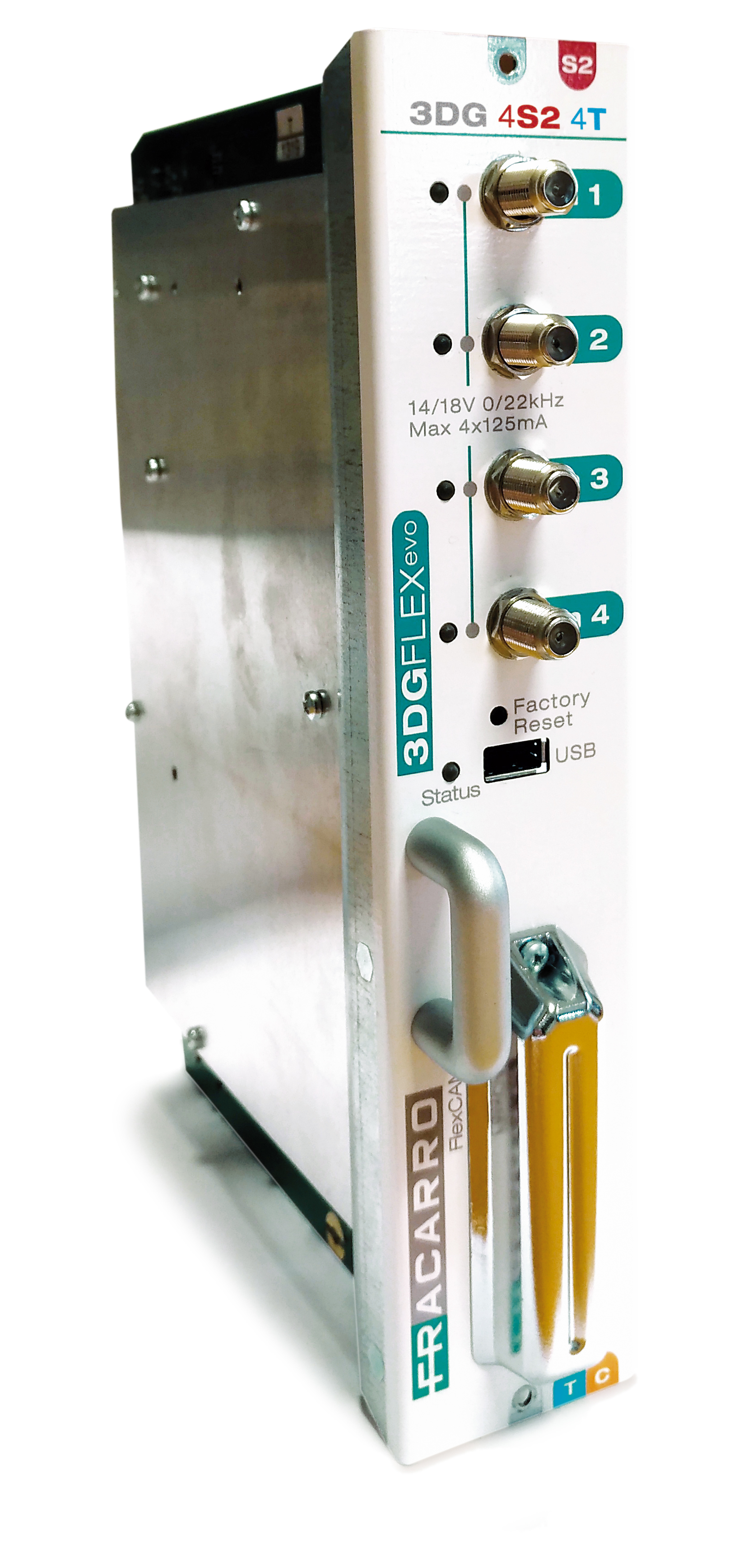

3DG-4S2-4T
Codice 283162
Satellite S2
Trasmodulatore da DVB-S/S2 a DVB-T/C, 3DG-4S2-4T è possibile ricevere da 4 diversi transponders satellitari indipendenti e dal Back Panel (“Smart & Pool”) i programmi HD o SD desiderati, decriptarli tamite le CAM Professionali e rimodularli in uscita nei 4 multiplex digitali disponibili (COFDM o QAM) in tutta la banda TV.
Caratteristiche tecniche
- Multi-Ingressi: 4 ingressi SAT indipendenti (DVB-S2/S), “Ingresso USB” per la gestione di contenuti esterni e back-Panel Input/Output.
- 4 modulatori DVB-T/DVB-C di uscita (2 coppie di modulatori adiacenti) disponibili nella versione 3DG-4S2-4T.
- Modalità FlexCAM: possono essere inoltrati alla stessa CAM i programmi provenienti da qualsiasi ingresso SAT.
- Funzionalità "Smart & Pool" per la gestione flessibile dei contenuti: la nuova generazione di moduli 3DG-EVO utilizza il Back-Panel bidirezionale ad alta velocità.
- ARP 2.0 = Automatic Recovery Procedure (Procedura di Ripristino Automatico) consente di salvaguardare i programmi con priorità maggiore e garantire continuità nel servizio quando il flusso di dati in ingresso eccede quello consentito da standard DVB-T o DVB-C
- “Mux-ad-Hoc”: possibilità di creare il proprio mux a piacimento scegliendo i programmi da tutti i moduli di nuova generazione inseriti nel medesimo BOX e di gestire tutti i parametri descrittori dei singoli programmi (LCN, SID, PID, Program name..) e dei MUX (ONID, TSID, NetID,...).
| 3DG-4S2-4T | ||
| Codice | 283162 | |
| ingressi | ||
|---|---|---|
| Numero ingressi | 4 | |
| Livello ingresso | dBµV | 50-80 |
| Demodulatori | DVB-S2 (8-PSK, QPSK), DVB-S (QPSK) | |
| Bande ingresso | 950-2150 | |
| Ingresso AFC | MHz | ±5 |
| Symbol rate | Mbps | 2-45 |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8, AUTO | |
| Telealimentazione | mA | 4x125 max (14/18V) |
| Controlli LNB | DiSEqC 1.0 | |
| Back panel | ||
| Tipo uscite TS | Seriale | |
| Uscite TS | 48 pin su Back Panel | |
| Massimo bitrate TS | Mbps | 1000 bidirezionale |
| Uscite | ||
| Multiplex creati | 4 (2 coppie di multiplex digitali adiacenti) | |
| Canali uscita | S2-E69 | |
| Frequenza uscita | dB | 111-862 |
| Passo sintonia uscita | KHz | 250 |
| Livello massimo uscita | dBµV | 95 |
| Livello di uscita | dB | Da 0 a 20 |
| Piattezza uscita | dB | ±1.5 |
| MER RF | dB | ≥36 |
| Reiezione spurie | dB | <-50 |
| Spettro | Normale, invertito | |
| Modalità funzionamento | Normale, portante singola | |
| Modulazione DVB-T | ||
| Banda | MHZ | 6,7,8 |
| Uscita | QPSK, 16-QAM, 64-QAM | |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |
| Portanti | 2k, 8k | |
| Modulazione intervallo guardia | 1/4, 1/8, 1/16, 1/32 | |
| Modulazione DVB-C | ||
| Uscita | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM | |
| Banda singolo canale | Dipende dal symbol rate di uscita | |
| FEC | Reed Solomon (204, 188) | |
| Symbol rate | Mbps | Da 1000 a 6999 |
| Caratteristiche generali | ||
| Connettori | Aggiornamento SW e play video (tipo A, FAT32 filesystem, riproduzione file .TS) | |
| Modalità programmazione | Web interface, tastiera e display frontali | |
| Consumo | W | 15 (without CAM), 20 (with CAM), extra consumption DVB-C 1.3 |
| Common interface | 2 x PCMCIA (Standard EN50221, TS10169) Flex CAM o Standard Mode | |
| Temperatura lavoro | °C | Da -10 a 50; da-10 a +45 (con CAM) |
| Conformità | EN50083-2, EN60065 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978099320 | |
| Dimensioni imballo | mm | 305 x 220 x 88 |
| Dimensioni prodotto | mm | 245 x 208 x 54 |
| Peso lordo | Kg | 1.154 |
