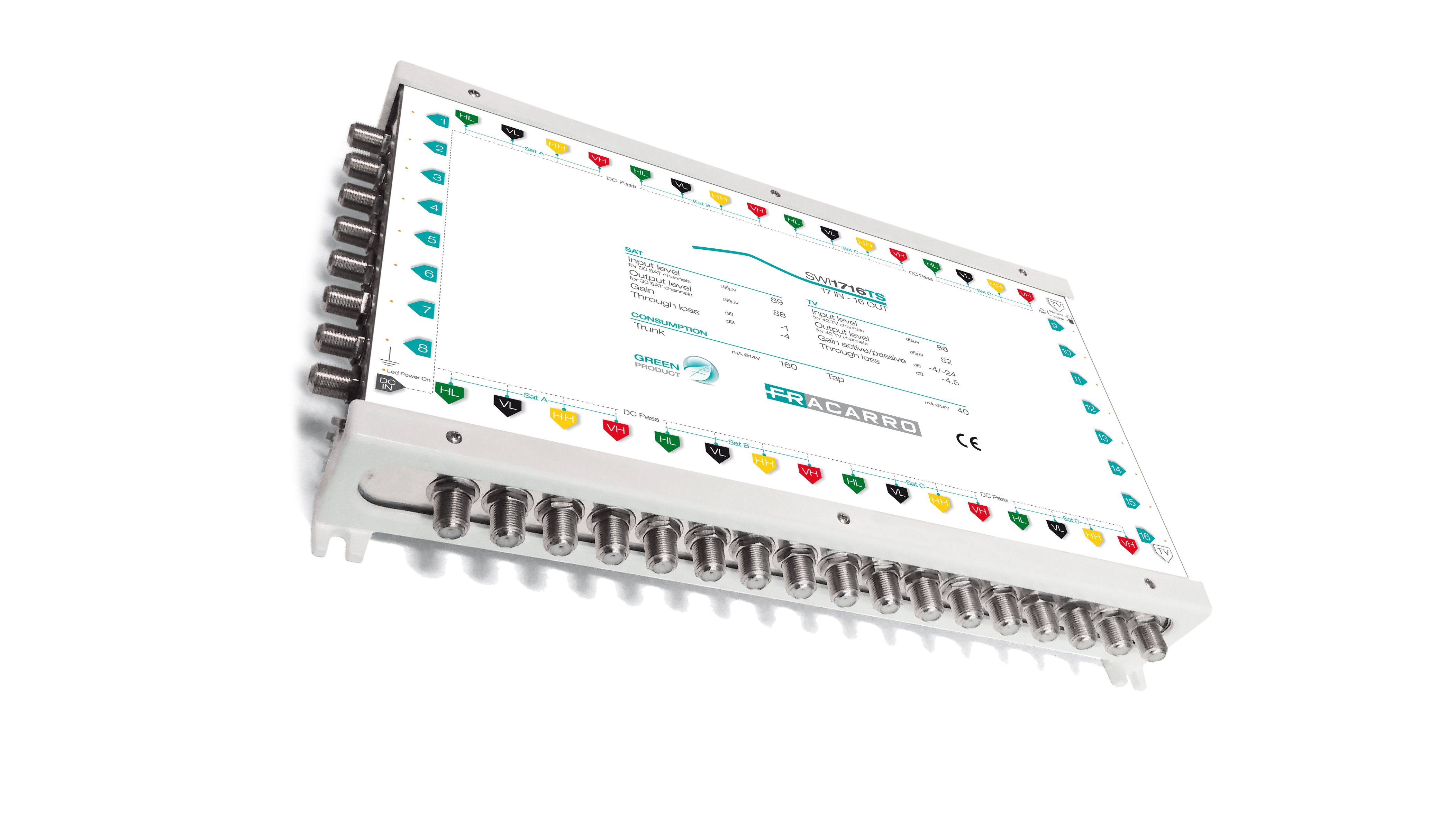

SWI1716TS

Codice 287370

17 Ingressi

Multiswitch in cascata a 17 ingressi e 16 uscite derivate con dip switch per selezionare il guadagno TV attivo o passivo.

Caratteristiche tecniche

  • Banda satellite fino a 2300MHz.
  • Alto livello di uscita per coprire lunghe distanze con i cavi (60m con cavo da 6,7mm).
  • Ogni porta ha un LED che mostra la corretta ricezione dei comandi DiSEqC.
  • Canale di ritorno incluso quando il guadagno TV è passivo (5-65MHz).
  • Quando il guadagno TV è passivo, il prodotto è interamente alimentato dai ricevitori, l'alimentatore serve solo ad alimentare il guadagno TV attivo, gli altri amplificatori e gli LNB.
  • Alimentatore esterno PSU1340TS (13V, 4A) con connettore Jack Maschio (2,1x5,5x12; interno positivo, esterno negativo) non incluso nell'imballo; per ottimizzare gli spazi installativi e ridurre il tempo per la manutenzione.
  • Dimensioni ridotte grazie al sistema di commutazione a matrice, con i connettori su entrambi i lati.
  • Facile da installare grazie alla colorazione standard degli ingressi
SWI1716TS
Codice 287370
Ingressi 16 SAT, 1 TV
Uscite 16 SAT, 1 TV
Derivate 16
SAT
Larghezza di banda SAT MHz 950-2300
Guadagno SAT dB -5/-1
Massimo livello uscita SAT dBµV 100
Perdita passaggio dB -1/-5
TV
Banda passante TV MHz

TV attivo: 47-862; TV passivo: 5-862

Guadagno attivo TV dB -4
Guadagno passivo TV dB -24
Massimo livello uscita TV dBµV Attivo: 95
Perdita passaggio TV dB -4/-5
Canale di ritorno
Banda passante MHz

TV passivo: 5-65

Consumo
Derivata mA 50
Assorbimento mA TV attivo: 160@13V; TV passivo interamente alimentato dal ricevitore
Corrente massima linea SAT mA TV passivo: 4000; TV attivo: 3840
Caratteristiche generali
Temperatura lavoro °C Da -10 a +55
Isolamento SAT-SAT dB >30
Dimensioni e imballo
Pezzi 1
codice EAN 8016978097180
Dimensioni imballo mm 330x245x50
Dimensioni prodotto mm 190x310x40
Peso lordo Kg 1
