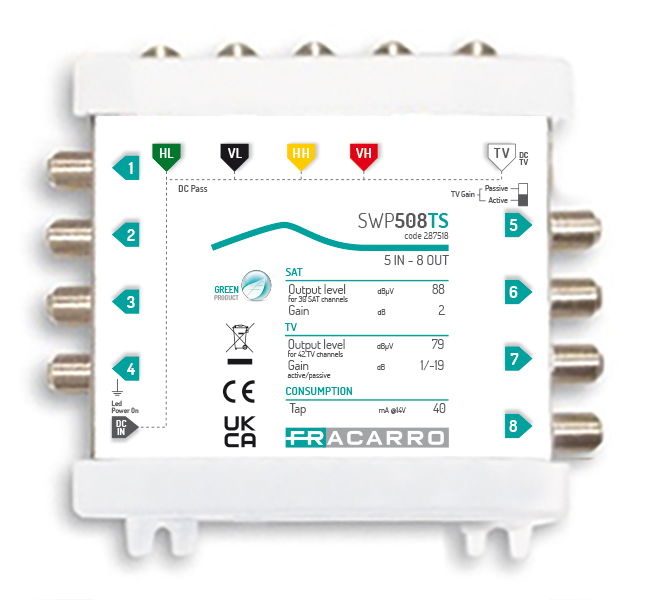

SWP508TS

Codice 287518

5 Ingressi

Multiswitch compatto a 5 ingressi e 8 uscite derivate con dip switch per selezionare il guadagno TV attivo o passivo.

Caratteristiche tecniche

  • Banda satellite fino a 2300MHz.
  • Alto livello di uscita per coprire lunghe distanze con i cavi (60m con cavo da 6,7mm).
  • Ogni porta ha un LED che mostra la corretta ricezione dei comandi DiSEqC.
  • Canale di ritorno incluso quando il guadagno TV è passivo (5-65MHz).
  • Quando il guadagno TV è passivo, il prodotto è interamente alimentato dai ricevitori, l'alimentatore serve solo ad alimentare il guadagno TV attivo, gli altri amplificatori e gli LNB.
  • Alimentatore esterno PSU1215TS (12V, 1,5A) incluso nell'imballo con connettore Jack Maschio (2,1x5,5x12; interno positivo, esterno negativo) per ottimizzare gli spazi installativi e ridurre il tempo per la manutenzione.
  • Dimensioni ridotte grazie al sistema di commutazione a matrice, con i connettori su entrambi i lati.
  • Facile da installare grazie alla colorazione standard degli ingressi.

SWP508TS
Codice 287518
Ingressi 4 SAT, 1 TV
Derivate 8
SAT
Larghezza di banda SAT MHz 950-2300
Guadagno SAT dB -2/2
Massimo livello uscita SAT dBµV 100
TV
Banda passante TV MHz

TV attivo: 47-862; TV passivo: 5-862

Guadagno attivo TV dB 1
Guadagno passivo TV dB -19
Massimo livello uscita TV dBµV Guadagno TV attivo: 92
Canale di ritorno
Banda passante MHz

TV passivo: 5-65

Consumo
Derivata mA 40
Tensione alimentazione Vac/Hz 120-240, 50-60
Assorbimento mA

TV attivo: 160@12V; TV passivo interamente alimentato dal ricevitore

Corrente massima linea SAT mA TV passivo: 1500; TV attivo: 1340
Caratteristiche generali
Dimensioni mm 110x130x40
Dimensioni alimentatore mm 90x70x45
Temperatura lavoro °C -10÷+55
Isolamento SAT-SAT dB >30
Dimensioni e imballo
Pezzi 1
codice EAN 8016978102334
Dimensioni imballo mm - LxWxH 250 x 155 x 45
Peso lordo Kg 0.303
