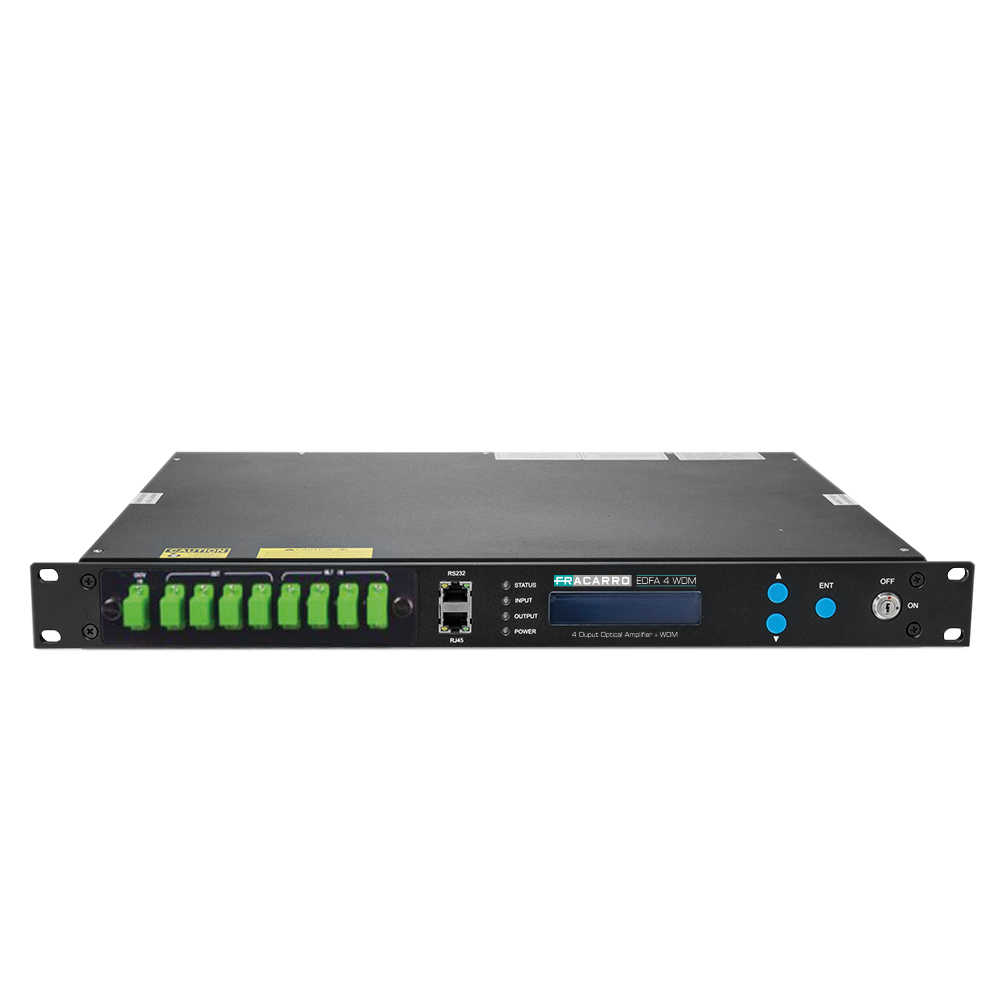

EDFA 4 WDM
Codice 287554
EDFA
Amplificatore ottico EDFA 4x22dB con diplexer WDM integrato.
Caratteristiche tecniche
Amplificatore EDFA (Erbium Doped Fibre Amplifier) ad elevata potenza di uscita.
Elevata dinamica di ingresso: da -8 a +10dBm ottici.
Multiplexer WDM integrato per la miscelazione delle uscite PON provenienti dagli OLT.
| EDFA 4 WDM | ||
| Codice | 287554 | |
| Tipo connettore fibra | 5x SC/APC (Ingresso TV a 1550nm e OUT 1550/1490/1310nm) 4x SC/PC (miscelazione OLT IN a 1310/1490nm) | |
| Lunghezza onda | nm | da 1540 a 1565 |
| Potenza ottica ingresso | dBm | -5 a +10 |
| Potenza ottica uscita | dBm | 29 (4 x 22) |
| Regolazione potenza ottica | dB | Da 0 a -4 (rispetto al massimo) |
| Stabilità potenza ottica | dBm | ± 0.3 |
| Figura rumore tipica | dB | ≤ 6 |
| Perdita riflessione ottica | dB | 45 |
| Caratteristiche principali | ||
|---|---|---|
| Tensione alimentazione | Vdc/A | 100-240 / 50–60 |
| Consumo | W | ≤ 80 |
| Temperatura lavoro | °C | Da 0 a +55 |
| Temperatura stoccaggio | °C | Da -30 a +70 |
| Umidità relativa | % | Fino a 95 (senza condensa) |
| Dimensioni e imballo | ||
| Imballo | Singolo | |
| Pezzi | 1 | |
| codice EAN | 8016978103928 | |
| Dimensioni imballo | mm | 600 x 540 x 120 |
| Dimensioni prodotto | mm | 370 x 486 x 44 |
| Peso lordo | Kg | 9.85 |
| Peso | Kg | 6.5 |
