Codice 287852
Ricevitori ONT-ONU
Terminale Ottico di Rete attivo per la distribuzione del segnale TV digitale sfruttando la rete PON.
Il ricevitore è dotato di diplexer WDM integrato in grado di separare la banda TV dai dati.

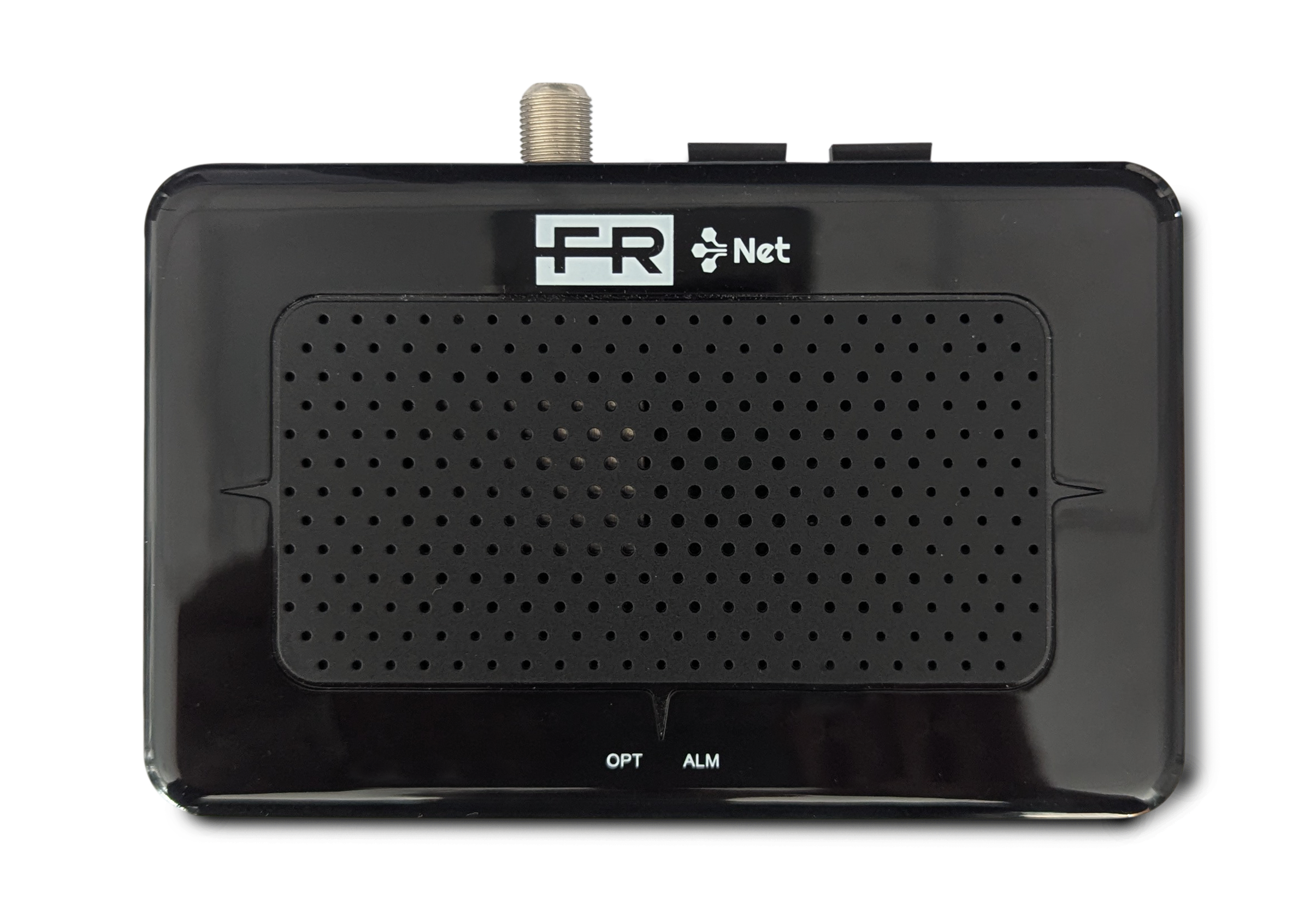

GPON RX TV ACT
Caratteristiche tecniche
Ingresso SC/APC
Uscita fibra SC/UPC
Uscita RF >= 80dBuV
| GPON RX TV ACT | ||
| Codice | 287852 | |
| Sezione ottica | ||
|---|---|---|
| Tipo connettore fibra | SC/APC monomodo (Ingresso 1550/1490/1310) SC/UPC monomodo (Uscita demix 1490/1310 per ONT) | |
| Lunghezza onda | nm | 1310 - 1490 |
| Sensibilità ricevitore ottico | Fino a -15 | |
| Sensibilità ricevitore ottico | fino a -18 (@1490nm) | |
| Saturazione ottica | dBm | <= 0 |
| Isolamento | dB | >32 |
| Perdita riflessione ottica | dB | >45 |
| Regolazione sensibilità | -12 to -2 dbm | |
| Livello ottico ingresso | dB | -18 to 0 (recommended -15 to -1) |
| Sezione CATV | ||
| Connettore | F femmina | |
| Livello massimo uscita | dBµV | >80 |
| Larghezza banda | MHz | 47 - 1000 |
| Lunghezza onda input | nm | 1550 (±10) |
| Impedenza | Ω | 75 |
| Piattezza | dB | 1.5 |
| MER RF | dB | >32 |
| S/N canale | dB | >42 |
| Perdita riflessione | dB | >14 |
| Caratteristiche principali | ||
| Tensione alimentazione | V | 12 DC / 0.5 |
| Consumo | W | 3 |
| Temperatura lavoro | °C | Da -10 a +50 |
| Temperatura stoccaggio | °C | Da -40 a +85 |
| Umidità relativa | % | da 5 a 95 (senza condensa) |
| Dimensioni e imballo | ||
| Imballo | Singolo | |
| Pezzi | 1 | |
| codice EAN | 8016978110094 | |
| Dimensioni imballo | mm | 165 x 140 x 35 |
| Dimensioni prodotto | mm | 125 x 80 x 28 |
| Peso netto singolo | kg | 0.5 |
| Peso lordo singolo | kg | 0.75 |
