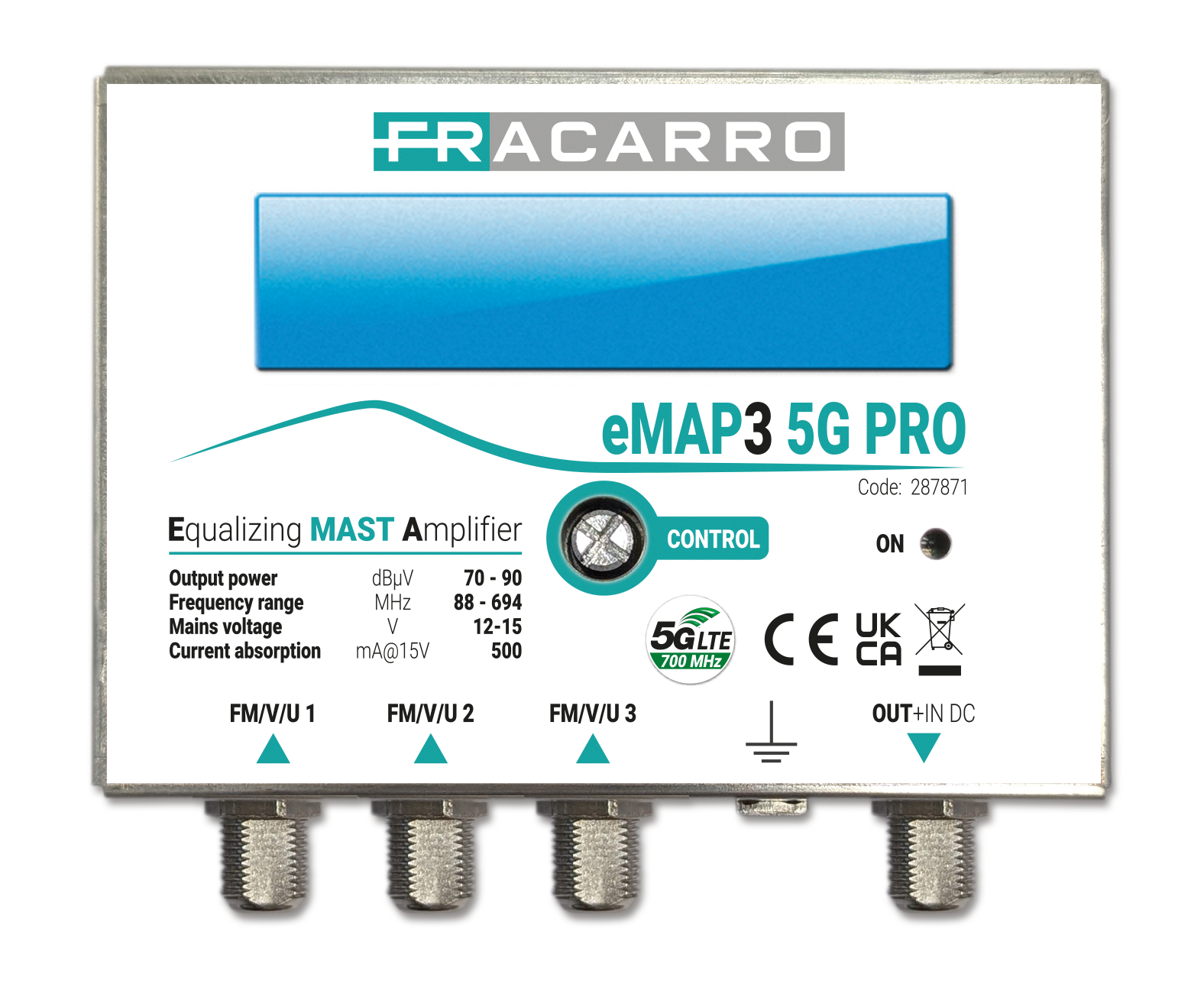

eMAP3 5G PRO
Codice 287871
Serie programmabili
Centrale programmabile da palo per il filtraggio altamente selettivo dei canali televisivi con 3 ingressi flessibili VHF+DAB / UHF e livello di uscita 90dBμV per ciascun filtro. 32 filtri da 1 canale.
Caratteristiche tecniche
Self Equalizer: il prodotto effettua una scansione dei segnali ricevuti negli ingressi ed amplifica in modo automatico i canali rilevati, equalizzandoli in uscita. Questo viene fatto in modo automatico dopo ogni interruzione breve di alimentazione.
Repeated Mux Conversion: in caso di canali isofrequenza presenti su più ingressi, si può scegliere se mantenere solo il canale a potenza più alta, oppure convertire quello a potenza più bassa sulle frequenze 5G e 4G LTE libere (694 - 862 MHz).
La centrale può filtrare, convertire, amplificare e distribuire moltissimi multiplex digitali terrestri DVB-T/T2 disponibili sia in banda VHF sia UHF.
Perfetta equalizzazione dei segnali in uscita.
Filtraggio isofrequenza o conversione di canale.
Controllo automatico di guadagno su ogni singolo mux.
Filtraggio 5G e 4G LTE automatico.
Installazione e programmazione facili e veloci con display e tasto a bordo e lettura in tempo reale dei livelli di ingresso e di uscita.
Alimentatore esterno incluso nella confezione
| eMAP3 5G PRO | ||
| Codice | 287871 | |
| Ingressi | ||
|---|---|---|
| Ingressi | 3 x VHF/UHF | |
| Numero ingressi | 3 | |
| Connettori | F femmina | |
| Filtraggio | Matrice Flessibile 32/1 | |
| Frequenza III, DAB | MHz | 174 - 240 |
| Frequenza UHF | MHz | 470-694 (filtraggio 5G >40dB) |
| Regolazione dinamica | dB | >50 (auto AGC) |
| Livello ingresso VHF | dBµV | 35 - 105 |
| Massimo livello di ingresso UHF | dBµV | 35 - 105 |
| Uscite | ||
| Numero uscite | 1 | |
| Connettori | F femmina | |
| Banda miscelata | MHz | 174 - 240 / 470 - 862 |
| Massimo livello di uscita UHF | dBµV | 90 (per ciascun filtro VHF/UHF) |
| Cluster selettività filtro | dB | 50 @1MHz |
| MER RF | dB | III+DAB/UHF: 35 |
| Perdita riflessione | dB | >10 |
| Caratteristiche generali | ||
| Tensione alimentazione | V | 12-15 (289087 - SPS1750 incluso) |
| Consumo | W | 6 |
| Temperatura lavoro | °C | Da -5 a +50 |
| Conformità | EN60065: 2004-06, EN50083-2: 2002-05 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978110988 | |
| Dimensioni imballo | mm | 273 x 147 x 61 |
| Dimensioni prodotto | mm | 140 x 115 x 45 |
Equalizzazione perfetta
Le centrali FRPRO permettono di ottenere in uscita un segnale perfettamente equalizzato grazie alla gestione separata dei filtri di ingresso e all'elevata dinamica CAG.
