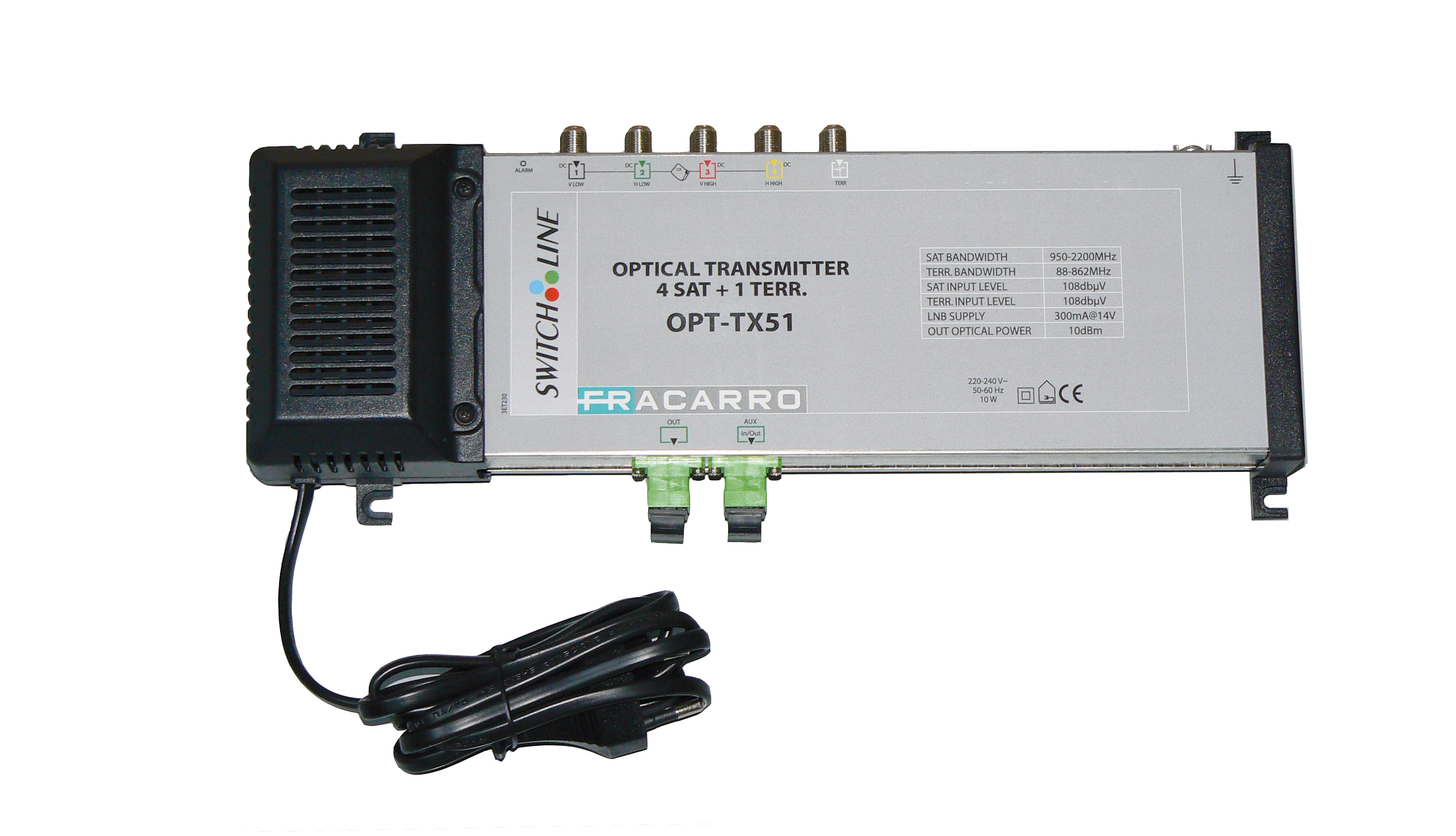

OPT-TX51
Codice 270689
Trasmettitori
Il trasmettitore OPT-TX51 converte e distribuisce le 4 polarità satellitari e il segnale digitale terrestre con un solo cavo in fibra, consentendo risparmio di costi e tempi di installazione.
Il trasmettitore è dotato di un ingresso ottico aggiuntivo che può essere utilizzato per la trasmissione di un canale ausiliario in un range ottico compreso tra 1260nm - 1500nm.
Caratteristiche tecniche
- LED DI ACCENSIONE: il led indica l’accensione dell’alimentatore del trasmettitore ottico OPT-TX51.
- ALARM LED: il led di allarme indica il malfunzionamento del laser di trasmissione.
- SAT IN: connettori F di ingresso per le quattro polarizzazioni satellitari IF
- TERR (TV IN): connettore F per l’ingresso del segnale TV.
- LINK OTTICO SAT-TV: connettore SC-APC di uscita del trasmettitore ottico. Usato per il link in fibra per i segnali delle polarizzazioni satellitari e per i segnali TV.
- LINK OTTICO CANALE AUSILIARIO: connettore SC-APC di ingresso/uscita del trasmettitore ottico. Usato per il link in fibra dell’eventuale canale ausiliario.
| OPT-TX51 | ||
| Codice | 270689 | |
| Ingresso RF | 5 (4 SAT + 1 TV) | |
| Uscita ottica | 2 SC/APC | |
| Ingressi SAT | ||
|---|---|---|
| Larghezza di banda SAT | MHz | 950-2150 |
| Connettori SAT | F Femmina | |
| Livello ingresso SAT | dBµV | 117 |
| Perdita riflessione SAT | dB | 10 |
| Ingresso TV | ||
| Connettori ingresso TV | F Femmina | |
| Livello ingresso TV | dBµV | 117 |
| Banda frequenze TV | MHz | 87-862 |
| Perdita riflessione ingresso TV | dB | 10 |
| Ingresso ottico | ||
| Lunghezza onda | nm | 1510-1530-1550-1570 |
| Uscita ottica | ||
| Lunghezza onda | nm | 1510-1530-1550-1570 |
| Potenza ottica uscita | dBm | 9 |
| Grado sicurezza | 1M | |
| Caratteristiche generali | ||
| Tensione alimentazione | Vdc/A | 220-240 / 50–60 |
| Consumo | W | 5 |
| Led | Luce verde alimentatore | |
| Temperatura lavoro | °C | Da -10 a +55 |
| Conformità | CEI EN 50083-2 EN60065 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978084814 | |
| Dimensioni imballo | mm | 425 x 170 x 73 |
| Dimensioni prodotto | mm | 425 x 170 x 73 |
| Peso lordo | Kg | 1.04 |
