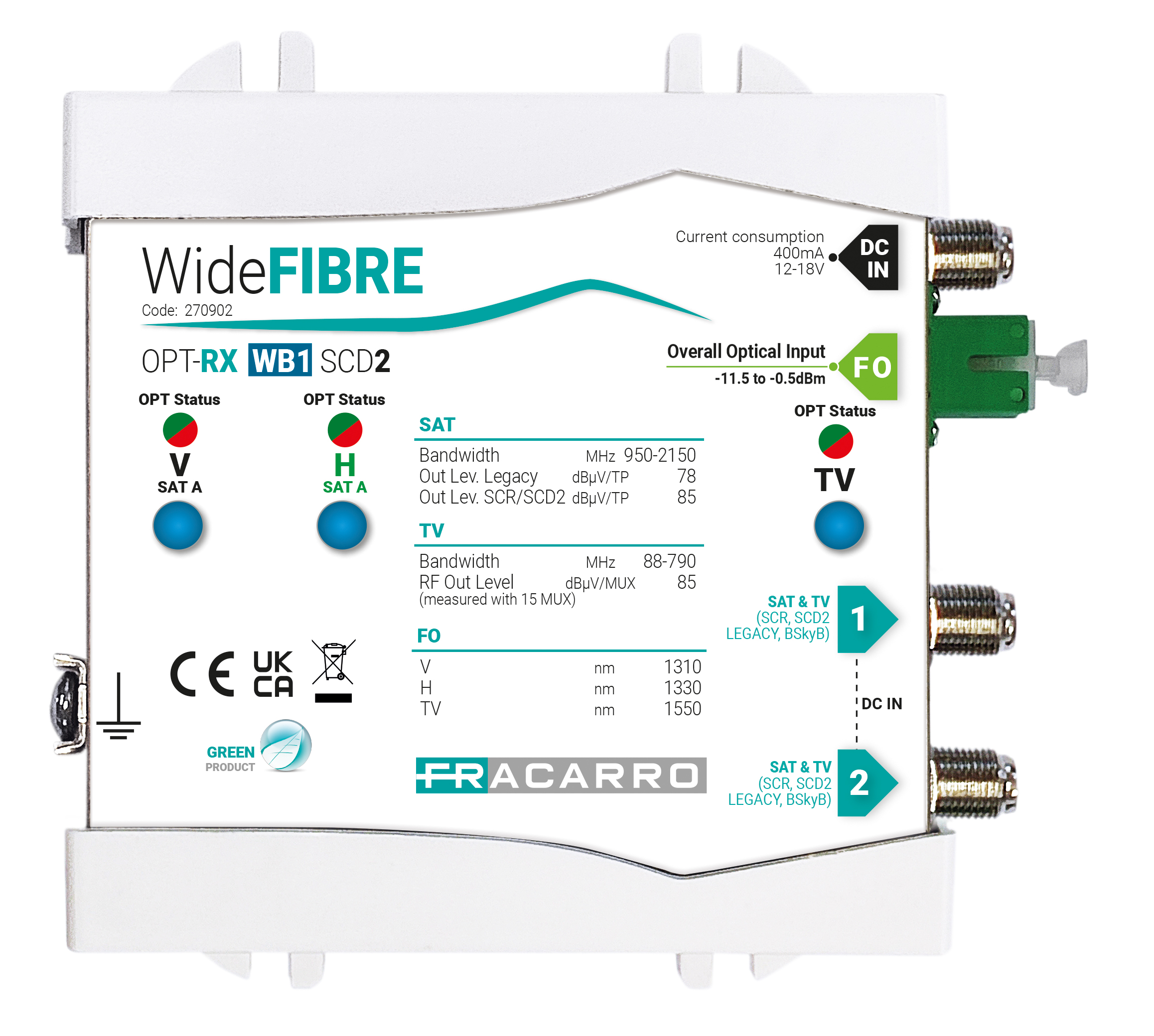

OPT-RX WB1 SCD2
Codice 270902
Ricevitori
Ricevitore Wide Fibre che converte il segnale ottico proveniente dal trasmettitore OPT-TX WB1 in segnale coassiale; dispone di 2 uscite SCD2 multistandard (SCR/dCSS/dSCR-BSkyB e legacy) con il segnale TV miscelato.
La soluzione Wide Fibre consente di distribuire i segnali di una parabola e l'intera banda TV, comprensiva dei segnali radio FM e DAB.
Il ricevitore è dotato di 3 foto diodi distinti in grado di gestire separatamente le 2 polarità wideband e il segnale TV ed utilizzano la tecnologia CWDM (Coarse Wavelength Division Multiplexing) per demiscelare le diverse lunghezze d'onda.
Caratteristiche tecniche
Singolo satellite, TV, DAB e FM
Dimensioni estremamente compatte
Nessuna regolazione e AGC integrato per la massima stabilità del segnale RF di uscita
Ricevitore SCD2 multi-standard (SKY Q, BSkyB, SCR, Legacy) con alimentazione dai set-top-box oppure tramite il connettore DC dedicato per collegare un alimentatore esterno
Indicazioni LED per ciascuna uscita per una diagnostica rapida delle funzionalità principali
Range ottico esteso (da -5dBmo a -16dBmo) per una massima qualità con splitting ottico 1x64
Lunghezza ottica dedicata a ciascuna polarità wideband satellitare e al segnale TV
Alimentatore ausiliario consigliato: PSU1508F (287760)
| OPT-RX WB1 SCD2 | ||
| Codice | 270902 | |
| Ingresso ottico | ||
|---|---|---|
| Ingresso ottico | 1 x SC/APC | |
| Connettore ingresso ottico | 1 x SC/APC | |
| Lunghezza onda input | nm | 1310 (SatA V), 1330 (SatA H), 1550 (TV) |
| Potenza ottica ingresso | dBm | ≤ -5 |
| Uscita RF | ||
| Tipo connettori | F Femmina | |
| Uscite | 2 per servire fino a 32 utenti dCSS (multistandard SCR/SCD2/dSCR(BSkyB) e legacy) | |
| Livello di uscita TV | ||
| 8 dBmo 16 transponder | dBµV | 85 |
| Livello di uscita SAT | ||
| 8 dBmo | dBµV | 77 |
| 14dBmo | dBµV | 77 |
| Caratteristiche generali | ||
| Tensione alimentazione | V | 12-18 |
| Assorbimento corrente | mA | 400@12V |
| Led |
|
|
| Temperatura lavoro | °C | Da -10 a +55 |
| Temperatura stoccaggio | °C | Da -40 a +70 |
| Conformità | CEI EN 50083-2 EN60065 | |
| Dimensioni e imballo | ||
| Pezzi | 1 | |
| codice EAN | 8016978106523 | |
| Dimensioni imballo | mm | 215 x 125 x 40 |
| Dimensioni prodotto | mm | 114 x 120 x 31 |
| Peso lordo | Kg | 0.32 |
