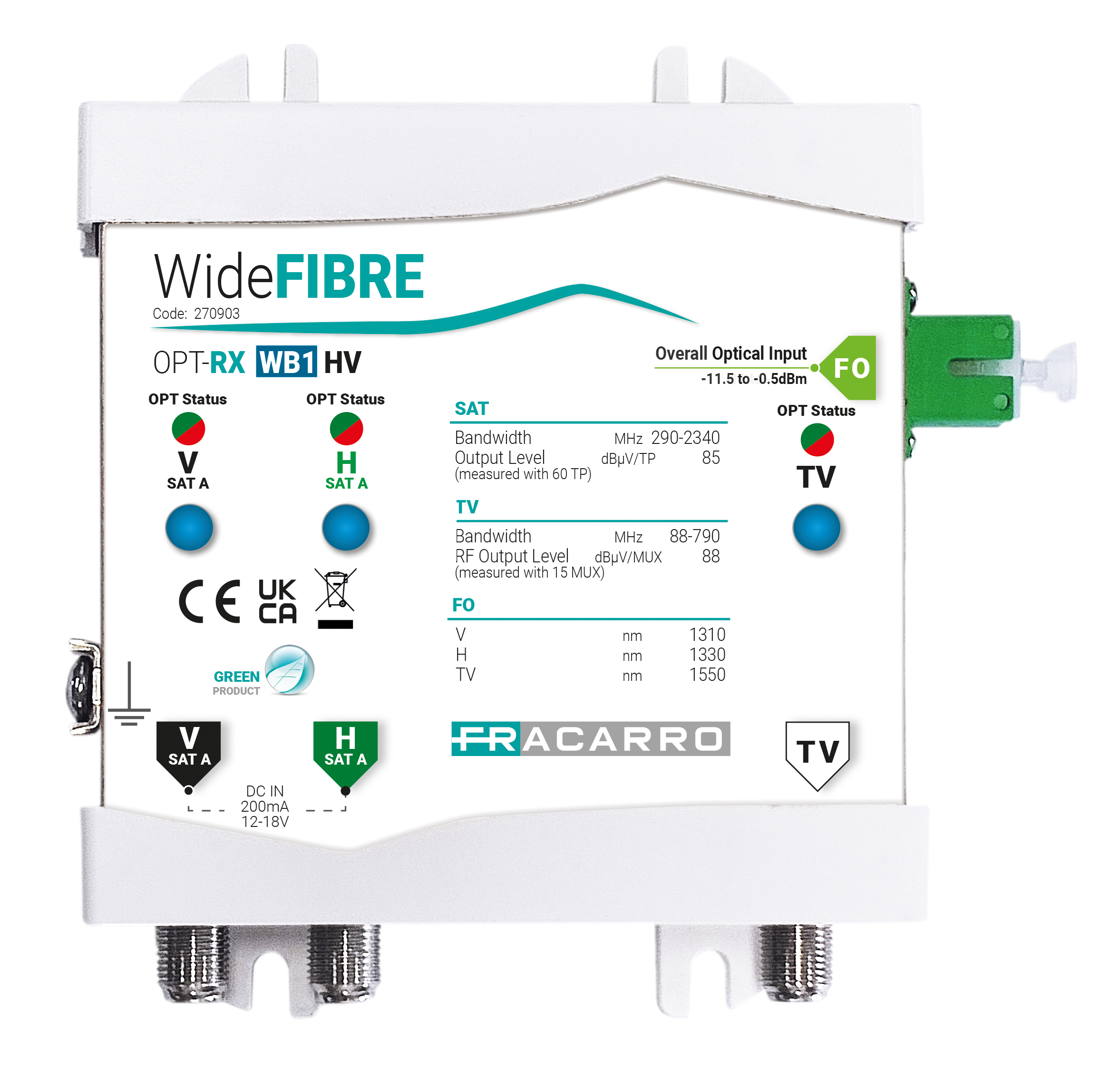

OPT-RX WB1 HV

Codice 270903

Ricevitori

Ricevitore Wide Fibre che converte il segnale ottico proveniente dal trasmettitore OPT-TX WB1 in segnale coassiale; dispone di 3 uscite: le 2 polarità satellitari wideband V ed H e il segnale TV.

La soluzione Wide Fibre consente di trasportare i segnali di una parabola e l'intera banda TV, comprensiva dei segnali radio FM e DAB.

Il ricevitore è dotato di 3 foto diodi distinti in grado di gestire separatamente le 2 polarità wideband e il segnale TV ed utilizzano la tecnologia CWDM (Coarse Wavelength Division Multiplexing) per demiscelare le diverse lunghezze d'onda.

Caratteristiche tecniche

Ricevitore ottico wideband con uscite per il singolo satellite (V, H) e segnale separato TV, DAB e FM
Dimensioni estremamente compatte
Nessuna regolazione e AGC integrato per la massima stabilità del segnale RF di uscita
Indicazioni LED per ciascuna uscita per una diagnostica rapida delle funzionalità principali
Range ottico esteso (da -5dBmo a -16dBmo) per una massima qualità con splitting ottico 1x64
Lunghezza ottica dedicata a ciascuna polarità wideband satellitare e al segnale TV
Alimentazione del ricevitore tramite i connettori RF di uscita
Alimentatore ausiliario consigliato: PSU1508F (287760)

Ingresso ottico
		OPT-RX WB1 HV
Codice		270903
Ingresso ottico		1 x SC/APC
Connettore ingresso ottico		1 x SC/APC
Lunghezza onda input	nm	1310 (SatA V), 1330 (SatA H), 1550 (TV)
Potenza ottica ingresso	dBm	da -16 a -5 (per ciascuna lunghezza d'onda); da -11.5 a -0.5 (totale)
Uscita RF
Tipo connettori		F Femmina
Uscite		2 polarità SAT Wideband (V, H) + 1 TV
Livello di uscita TV
8 dBmo 16 transponder	dBµV	88
Livello di uscita SAT
8 dBmo	dBµV	84
14dBmo	dBµV	84
Caratteristiche generali
Tensione alimentazione	V	12-18
Assorbimento corrente	mA	200@12V
Led		Led di segnalazione livello ottico Verde: livello ottico nel range corretto Arancione: livello ottico inferiore al range operativo Rosso: livello ottico superiore al range operativo
Temperatura lavoro	°C	Da -10 a +55
Temperatura stoccaggio	°C	Da -40 a +70
Conformità		EN50083-2:2012/A1:2015
Dimensioni e imballo
Pezzi		1
codice EAN		8016978106851
Dimensioni imballo	mm	215 x 125 x 40
Dimensioni prodotto	mm	114 x 120 x 31
Peso lordo	kg	0.32

Documentazione

Datasheet

Manuale installatore
OPT WB1 WB2 Wide Fibre MI

Immagine HD

Garanzia classificazione S4
4 anni dalla data d’acquisto o 54 mesi dalla data di produzione

Conformità
Scarica la dichiarazione di confomità, oppure consulta ce.fracarro.com

Smaltimento imballi
Consulta il documento per il corretto smaltimento degli imballi ai sensi della Decisione 129/97/CE
