Multiswitch SCD2
Soluzioni per la distribuzione del segnale Satellite con tecnologia SCD2 (dCSS). Impianti residenziali monofamiliari e condominiali

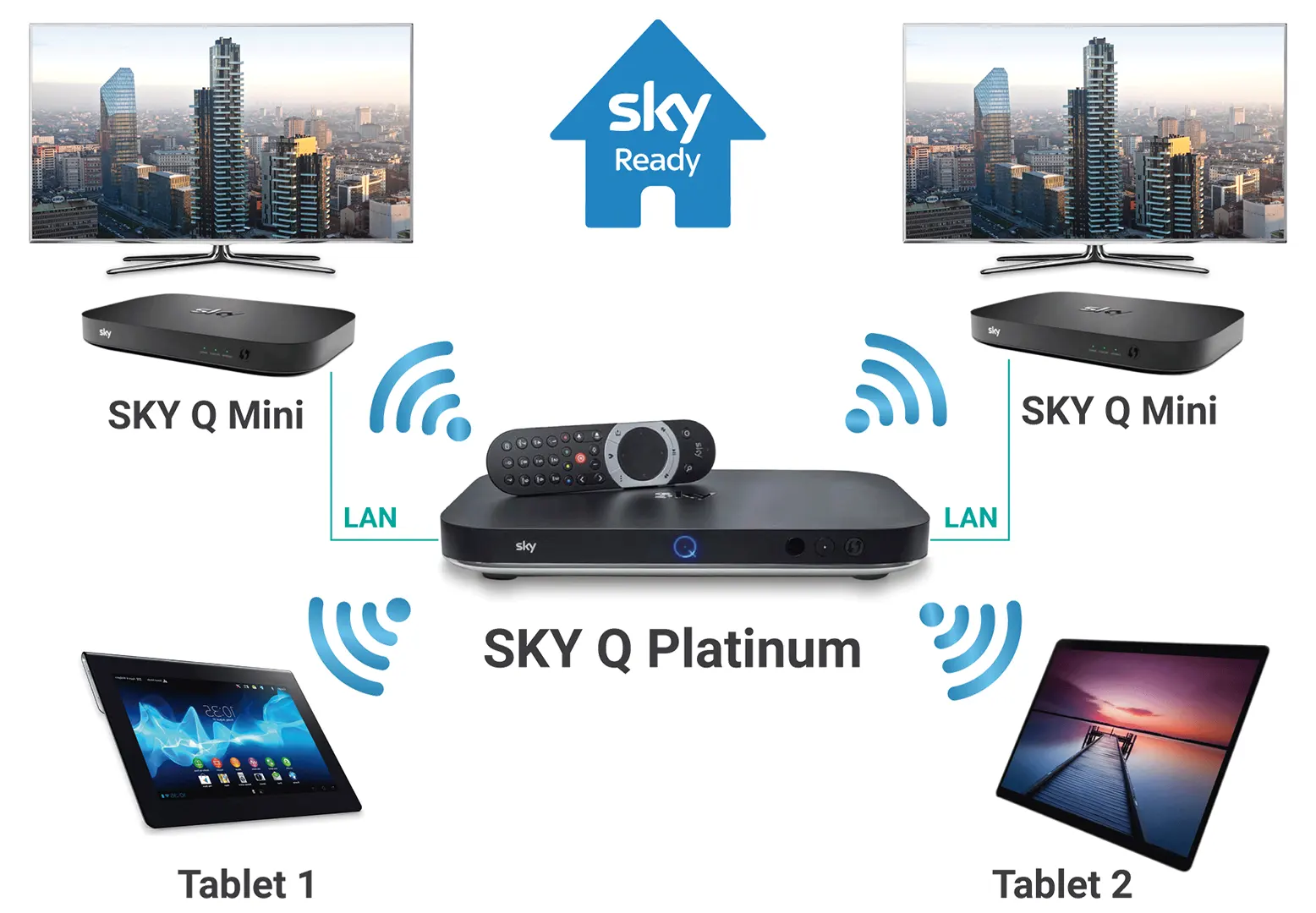

L’impiego della tecnologia dCSS (SCD2) nella distribuzione dei segnali satellitari si è diffuso molto negli ultimi anni, anche grazie alla recente introduzione nel mercato dei ricevitori SKY Q che adottano questo standard.
Si tratta di una tecnologia aperta, in grado di garantire la massima libertà rispetto all’integrazione di nuovi servizi e retrocompatibile con il precedente standard SCR. Risulta quindi ideale anche per aggiornare gli impianti più datati, in maniera semplice e con investimenti contenuti.
In caso di abitazione singola sarà sufficiente sostituire l’LNB presente con un LNB SCD2, mentre in caso di impianto condominiale, occorrerà installare dei Multiswitch dCSS, in modo tale che ogni unità abitativa sia servita da una singola uscita derivata dedicata.
Multiswitch SCD2 (dCSS) serie SCD2-4..16LTP in cascata dotati di 4 ingressi satellite e disponibili nelle seguenti versioni:

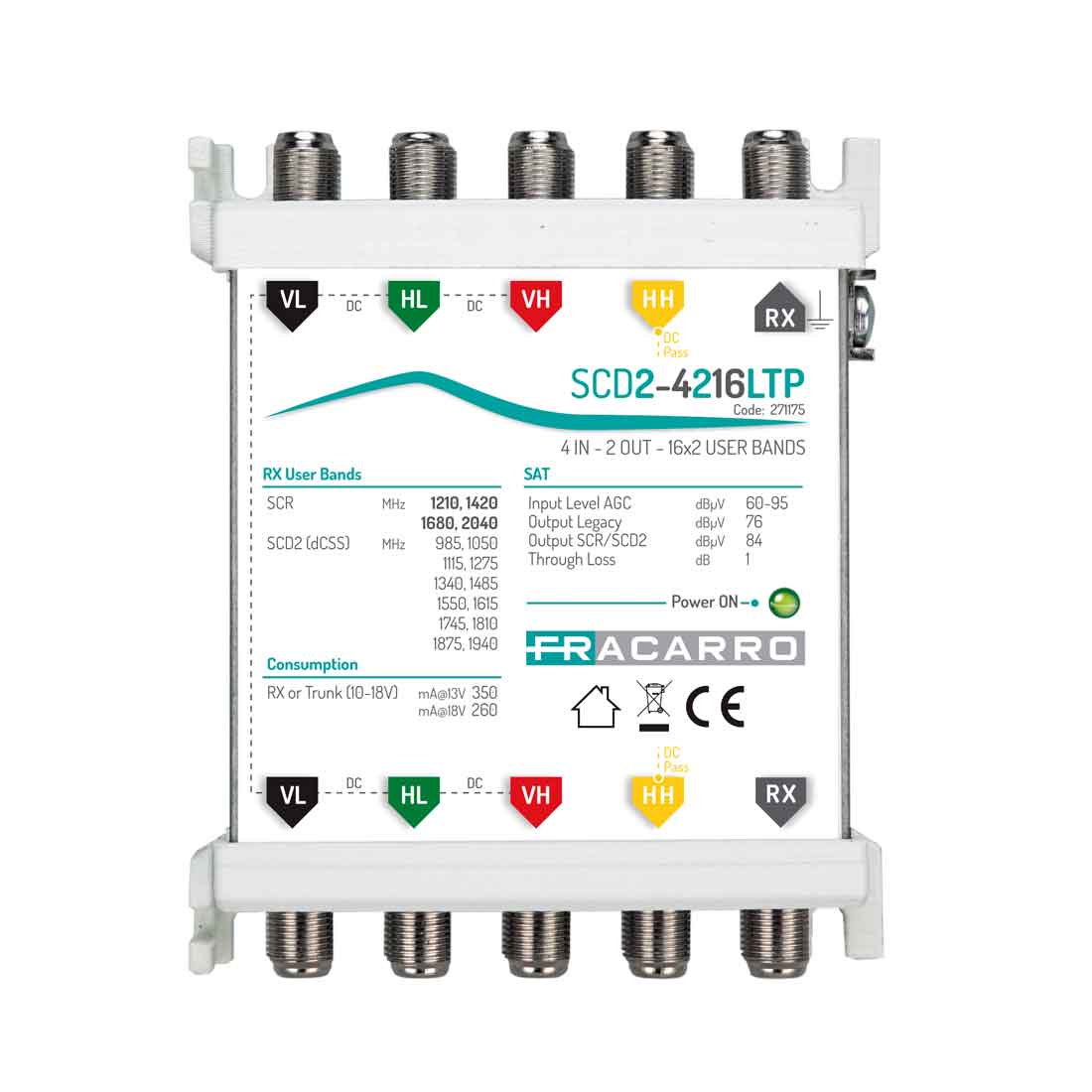

271175 SCD2-4216LTP: 4 ingressi e 2 uscite Legacy, SCR o SCD2

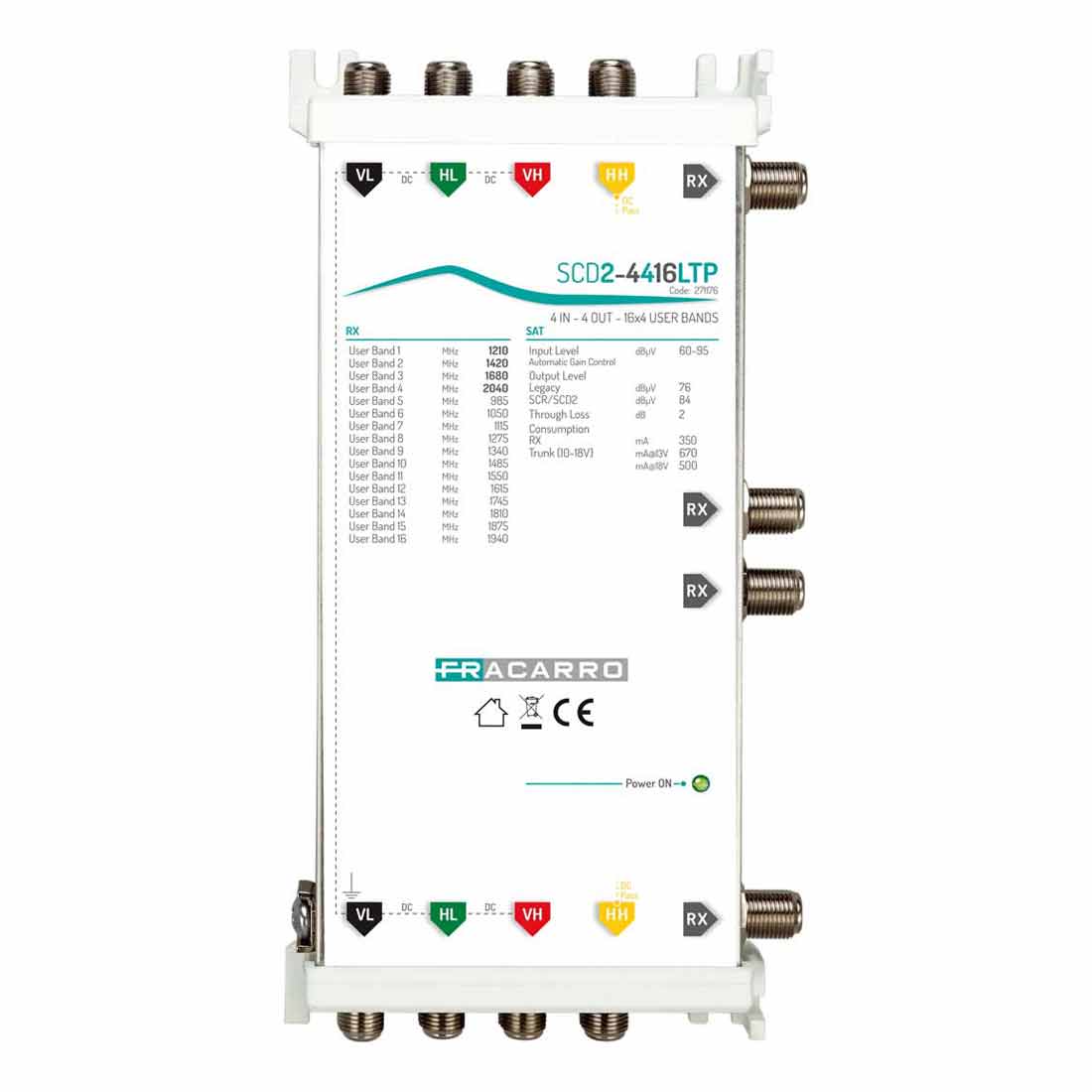

271176 SCD2-4416LTP: 4 ingressi e 4 uscite Legacy, SCR o SCD2
• Controllo Automatico del Guadagno (CAG): mantiene il livello di uscita anche quando varia la potenza del segnale negli ingressi satellite.
• Bassissima perdita di passaggio, ideale per installare in cascata più multiswitch o per inserirli in una distribuzione già presente.
• Autodetection della modalità di funzionamento a seconda del STB collegato alla porta; questo permette di passare da un STB Legacy ad uno SCR o SCD2 senza effettuare alcun intervento sull’impianto.
• Il prodotto può essere alimentato interamente da decoder; l’alimentatore è opzionale per alimentare il multiswitch sulla linea VL quando il decoder non riesce a sostenere il carico della derivata (vedi alimentatori compatibili nel range 10-19V a pagina 14).
Con l’adattatore SCD2-4416ADP (271169) è possibile aggiornare gli impianti satellitari realizzati con multiswitch tradizionali (uscita Legacy), rendendoli compatibili con la nuova tecnologia dCSS.
Multiswitch SCD2 (dCSS) serie SCD2-5..16WTA in cascata dotati di 5 ingressi SAT+TV attivi e regolabili, con tecnologia FVM e disponibili nelle seguenti versioni:

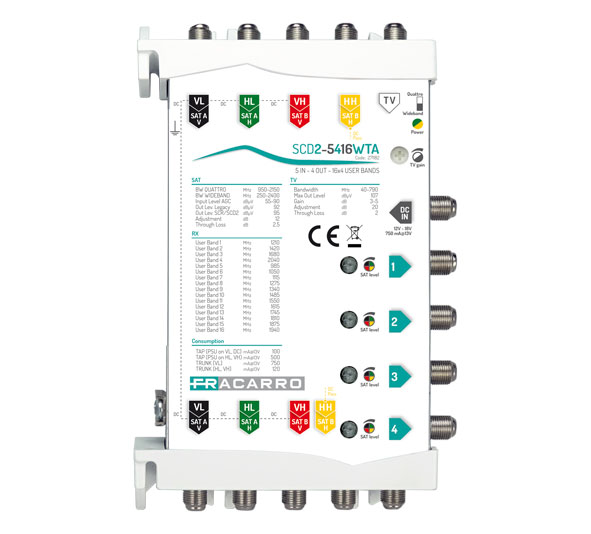

271182 SCD2-5416WTA: 5 ingressi attivi regolabili e 4 uscite Legacy, SCR o SCD2

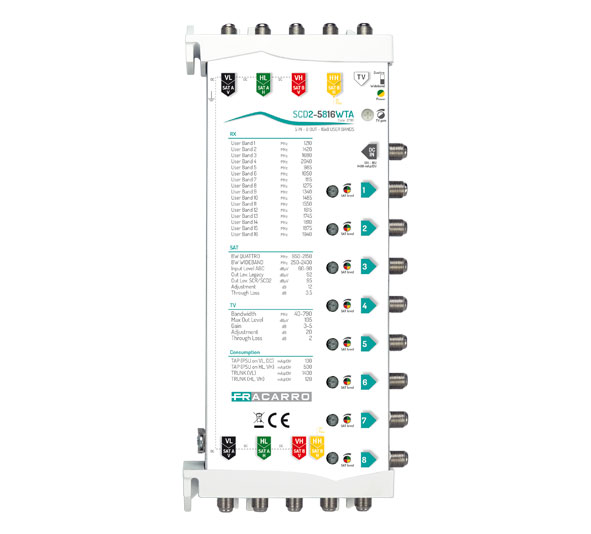

271181 SCD2-5816WTA: 5 ingressi attivi regolabili e 8 uscite Legacy, SCR o SCD2
• Compatibile sia con LNB tradizionale (287302 – UX-QT LTE) che con LNB di tipo Wideband con O.L. 10.410MHz (287541 – UX-WB LTE).
• Ingresso TV attivo e regolabile per miscelare i segnali DTT e Satellite in distribuzione.
• Elevato livello SAT e regolazione separata per ciascuna uscita
• Controllo Automatico del Guadagno (CAG): mantiene il livello di uscita impostato anche quando varia la potenza del segnale negli ingressi satellite.
• Autodetection della modalità di funzionamento a seconda del STB collegato.
• L’alimentatore esterno è necessario per alimentare le parti attive TV e Satellite; inserendo la tensione sulla linea VL, l’alimentatore si fa carico anche della parte di uscita, per alimentare il multiswitch quando il decoder non riesce a sostenere il carico della derivata

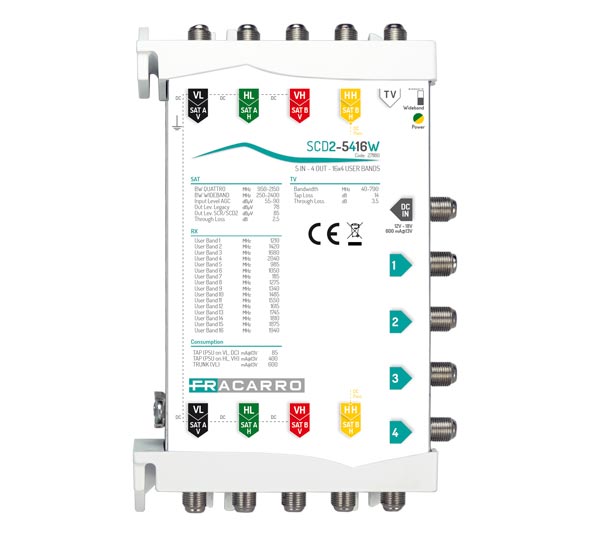

Multiswitch SCD2 (dCSS) serie SCD2-5.16W in cascata dotati di 5 ingressi SAT+TV, con tecnologia FVM e disponibili nelle seguenti versioni:
271184 SCD2-5216W: 5 ingressi e 2 uscite Legacy, SCR o dCSS
271180 SCD2-5416W: 5 ingressi e 4 uscite Legacy, SCR o dCSS
271183 SCD2-5616W: 5 ingressi e 6 uscite Legacy, SCR o dCSS
271179 SCD2-5816W: 5 ingressi e 8 uscite Legacy, SCR o dCSS
- Compatibile sia con LNB tradizionale (287302 – UX-QT LTE) sia con LNB di tipo Wideband con O.L. 10.410MHz (287541 – UX-WB LTE)
- Controllo Automatico del Guadagno (CAG): mantiene un adeguato segnale di uscita (85dBμV) anche quando varia la potenza del segnale negli ingressi satellite.
- Bassa perdita di passaggio, ideale per installare in cascata più multiswitch o per inserirlo in una distribuzione già presente.
- Autodetection della modalità di funzionamento a seconda del STB collegato alla porta; questo permette di passare da un STB Legacy ad uno SCR o SCD2 senza effettuare alcun intervento sull’impianto.
- Il prodotto può essere alimentato interamente da decoder; l’alimentatore è opzionale per alimentare il multiswitch sulla linea VL quando il decoder non riesce a sostenere il carico della derivata
Installazione facilitata
I multiswitch della serie SCD2-5..16W semplificano le fasi di montaggio perché, grazie alla tecnologia wideband, sono sufficienti solo 2 cavi coassiali per collegare l’LNB oppure 4 cavi per fornire 2 Satelliti . In questo modo l’installazione risulta più veloce e agevole anche negli spazi più ridotti.
Aggiornamento impianti esistenti
I multiswitch della serie SCD2-5..16W sono ideali per l’aggiornamento degli impianti esistenti perché, grazie all’innovativa tecnologia FVM, mantengono inalterati i consumi sulla dorsale di edificio.
